703xl
- Бренд: Kramer Electronics
- Модель: 703xl
Модель 703xl — это профессиональный четырехканальный передатчик композитного видеосигнала, разработанный для организации многоканальных систем распределения видео по стандартной кабельной инфраструктуре витая пара. Устройство преобразует аналоговые видеосигналы в формат, оптимизированный для передачи на значительные расстояния, обеспечивая надежную транспортировку контента без потери качества и с минимальными затратами на кабельную систему по сравнению с коаксиальными или оптическими решениями.

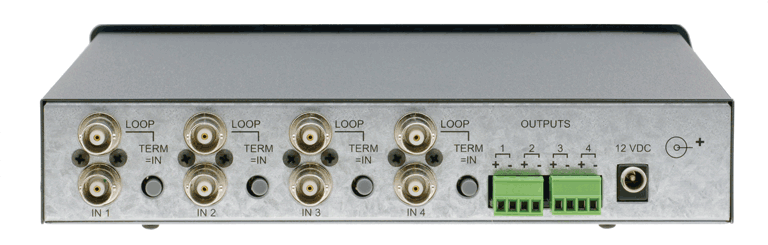

Аппаратная платформа оснащена четырьмя сквозными видеовходами, каждый из которых соответствует независимому выходному каналу с клеммными модульными разъемами для удобного подключения витой пары. Важной особенностью является наличие индивидуальных регуляторов уровня сигнала и коррекции амплитудно-частотной характеристики (АЧХ) на каждом канале, что позволяет компенсировать затухание и искажения, возникающие при передаче на большие дистанции, и адаптировать систему под конкретные условия инсталляции.
Для полноценной работы передатчик используется в паре с приемником модели 706xl, который также оснащен сквозным входом для дополнительной коммутации сигналов (клеммные разъемы с переключателем эквивалентной нагрузки) и аналогичными органами настройки уровня и АЧХ. Такая двусторонняя регулировка обеспечивает максимальную гибкость при настройке видеотракта и гарантирует стабильное качество изображения на принимающей стороне.
Технические возможности системы позволяют передавать полноцветный композитный видеосигнал на расстояния до 1000 метров при использовании высококачественного кабеля витая пара. На дистанциях до 300 метров обеспечивается вещательное качество сигнала с полосой пропускания 12 МГц, а на коротких линиях поддерживается расширенная полоса до 30 МГц, что делает устройство пригодным для профессиональных студийных и трансляционных задач.
Устройство представляет собой экономически эффективную альтернативу дорогостоящим оптическим или беспроводным системам передачи видео, сохраняя при этом высокую надежность и простоту обслуживания. Для интеграции в стандартные серверные или коммутационные шкафы предусмотрен монтаж в 19-дюймовую стойку с помощью адаптера RK-80 (занимаемое пространство — 2 модуля по высоте 1U). В комплект поставки входит внешний источник питания 12 В, обеспечивающий стабильную работу оборудования.
Характеристики:
| Входы | 4 видео композитных, 1 В / 75 Ом, разъемы BNC. 4 проходных 1 В / 75 Ом, разъемы BNC. |
| Выходы | 4 клеммных модульных разъема. |
| Тип входа | Открытый. |
| Полоса пропускания сигнала | Цветной видеосигнал промышленного качества - на расстоянии до 1000 м; до 12 МГц на уровне -3дБ (сигнал вещательного качества) - на расстоянии до 300 м; до 53 МГц на уровне -3дБ - на расстоянии до 100 м. |
| Дифференциальная фаза | 0,07° (в паре). |
| Дифференциальное усиление | 0,08% (в паре). |
| К-фактор | 3,1% ( в паре). |
| Отношение сигнал/шум | 57 дБ ( в паре). |
| Усиление | (АЧХ) От 0 до 3,5 дБ на частоте 5 МГц. |
| Источник питания | 12 В, 200 мА. |
| Масса | 1,2 кг. |
| Габариты (Ш * Г * В) | 22 х 18 х 4,5 см (половина 19”, высота 1 U). |
| Опции | Адаптер RK-80 для установки в стандартную 19 |
| Аксессуары | Источник питания, монтажный комплект. |
Применение
- Дистанционный контроль на кабельном телевидении, в системах наблюдения, видеосистемах медицинских учреждений и телестудиях.
- Организация видеоконференций с использованием имеющихся телефонных линий или кабелей внутренней связи.
- Подключение видео- и аудиооборудования по имеющимся линиям витой пары.
