708
- Бренд: Kramer Electronics
- Модель: 708
Приемник аудио-видеосигнала 708 (TV/AV over UTP) – прием и распределение видео и звука по витой паре для мультимедийных систем и видеонаблюдения
Модель 708 представляет собой специализированный приемник, предназначенный для работы в паре с передатчиком 707, обеспечивая высококачественную передачу композитного видеосигнала и монофонического звука по кабелю «витая пара». Устройство входит в популярную серию TOOLS — линейку компактных и практичных решений для профессиональных инсталляций, где требуется оптимальное сочетание функциональности, надежности и доступной стоимости.

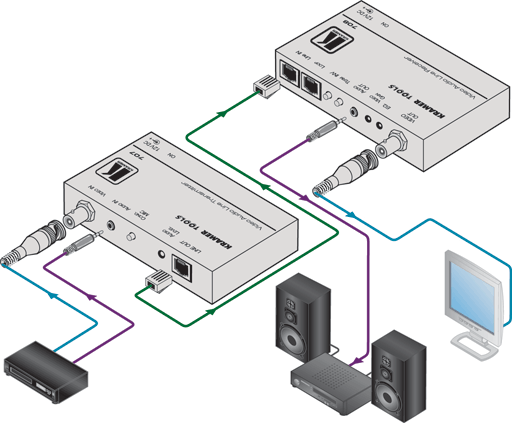

Ключевым преимуществом приемника 708 является его способность не только принимать сигнал, но и выступать в роли распределительного узла. Благодаря наличию проходного гнезда и переключателя эквивалентной нагрузки, несколько приемников 708 могут быть подключены к одному передатчику 707 последовательно по единственной линии витой пары. Это открывает широкие возможности для создания экономичных систем трансляции на множество удаленных мониторов в торговых центрах, офисных помещениях, на производственных объектах или в транспортных узлах без необходимости прокладки дополнительных кабельных трасс.
В паре с передатчиком 707 приемник 708 обеспечивает стабильную передачу сигнала на расстояние до 400 метров с сохранением частотного диапазона 6 МГц, что гарантирует четкую и детализированную картинку. На более коротких дистанциях система выходит на вещательное качество изображения, полностью соответствующее профессиональным стандартам. Для точной настройки и компенсации потерь в линии связи приемник оснащен регуляторами уровня сигнала и коррекции амплитудно-частотных характеристик (АЧХ), что позволяет добиться идеального качества изображения независимо от длины кабеля.
Прибор поставляется с комплектным блоком питания 12 В, что обеспечивает полную готовность к монтажу сразу после распаковки. Принадлежность к семейству TOOLS подтверждает универсальность и практичность устройства, делая приемник 708 идеальным выбором для системных интеграторов и инсталляторов, создающих распределенные сети аудио-видеотрансляции с максимальной эффективностью на каждый вложенный рубль.
Характеристики:
| Входы | 707 - 1 видео композитный, 1 В / 75 Ом; 1 аудио, 1 мВ - 2 В / 33 кОм; 708 - 1 симметричный 150 Ом, 6/4 стандартный разъем RJ 11, проходное гнездо, переключатель эквивалентной нагрузки и переключатель полярности. |
| Выходы | 707 - 1 симметричный, 150 Ом, 6/4 стандартный разъем RJ-11; 708 - 1 видео композитный, 1 В / 75 Ом, несимметричный, разъем BNC; 1 аудио, микрофонного или линейного уровня, до 4,6 В / 100 Ом. |
| Полоса пропускания сигнала | Видео - 50 МГц на уровне - 3 дБ; аудио - 30 кГц на уровне - 3 дБ (30 м). |
| Дифференциальная фаза | 0,3°. |
| Дифференциальное усиление | 0,41%. |
| К-фактор | 0,1 % (20 м, в паре). |
| Отношение сигнал/шум | 72 дБ. |
| Нелинейность | Менее 0,2 % (на небольших расстояниях). |
| Регулировки | Усиление видеосигнала - от -1,8 до +2 дБ, контроль АЧХ - 2,5 МГц 0/16 дБ, аудио - 0/52 дБ. 707 - питание для конденсаторного микрофона; 708 - переключатель эквивалентной нагрузки и переключатель полярности. |
| Источник питания | 12 В, 40 мA (для каждого устройства). |
| Масса | 0,28 кг. |
| Габариты (Ш * Г * В) | 12 х 7,5 х 2,5 см. |
| Опции | Адаптеры RK-T1, RK-T3 для установки в стандартную 19 |
| Аксессуары | Источник питания, монтажный комплект ( для каждого устройства). |
Применение
- Дистанционный контроль на кабельном телевидении, в системах наблюдения, видеосистемах медицинских учреждений и телестудиях.
- Организация видеоконференций с использованием имеющихся телефонных линий или кабелей внутренней связи.
- Подключение видео- и аудиооборудования по имеющимся линиям витой пары.
