712N

Бренд: Kramer Electronics
Модель: 712N

712N - позволяет принимать композитный видео и небалансного стерео аудио сигналы по линии витой пары. Проходной канал витой пары передает сигналы к следующему приемнику, организуя линию каскадной передачи.

Особенности:

Широкая полоса пропускания видео усилителя 85 МГц (-3 дБ)
Оснащен системой Power Connect™, только одно из устройств - приемник или передатчик требует внешнего питания, второе устройство получает питание по витой паре
Позволяет организовать линию передачи композитного видео и небалансного стерео аудио по витой паре, рекомендуется использовать совместно с Kramer 711N или VM-9T
Оснащен проходным каналом витой пары с отключаемым терминатором

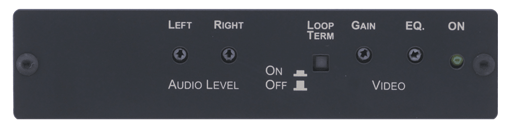

Предусмотрена возможность регулировки уровня видео сигнала -1,3…6,3 дБ и компенсации АЧХ кабеля 0…3,7 дБ (30 МГц)
Независимая регулировка уровня аудио сигнала для каждого канала
Прибор выполнен в компактном корпусе Kramer TOOLS™, возможно крепление в 19" стойку используя Kramer RK-3T

Характеристики:

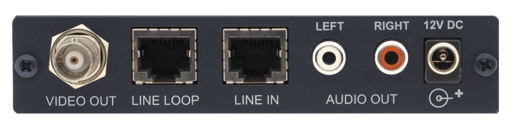

Входы	1 - витая пара, разъем RJ45 (розетка)
Выходы	1 - проходной, витая пара, разъем RJ45 (розетка)
	1 - композитное видео, разъем BNC (розетка)
	1 - аудио стерео, разъемы RCA (розетка)
Уровень видео сигнала на выходе	1 В
Волновое сопротивление на выходе	75 Ом
Дифференциальное усиление	0,04%
Дифференциальная фаза	0,25°
K-фактор	0,1%
Полоса пропускания (-3 дБ)	видео 85 МГц, аудио >100 кГц
Отношение сигнал/шум	видео 75 дБ, 77 дБ
Максимальный размах сигнала	видео 2,8 В, аудио 7,6 В
Перекрестные помехи (при наихудших условиях)	видео на звук -53 дБ (5 MГц)
Связь	видео по постоянному току, аудио по постоянному току
Коэффициент нелинейных искажений аудиотракта/шум	0,026% (1 кГц)
Коэффициент второй гармоники аудио	0,001% (1 кГц)
Уровень аудио сигнала на выходе	4 дБм, 50 кОм
Индикация	питание
Питание	12 В, 45 мА
Примерный вес	0,3 кг
Габаритные размеры	120x72x28 мм

В комплекте:

Приемник 712N - 1 шт
Блок питания ~100-240 В / 50-60 Гц на 12 В - 1 шт
Комплект монтажных скоб - 1 шт
Руководство пользователя - 1 шт
