CL5708MW
- Бренд: Aten
- Модель: CL5708MW

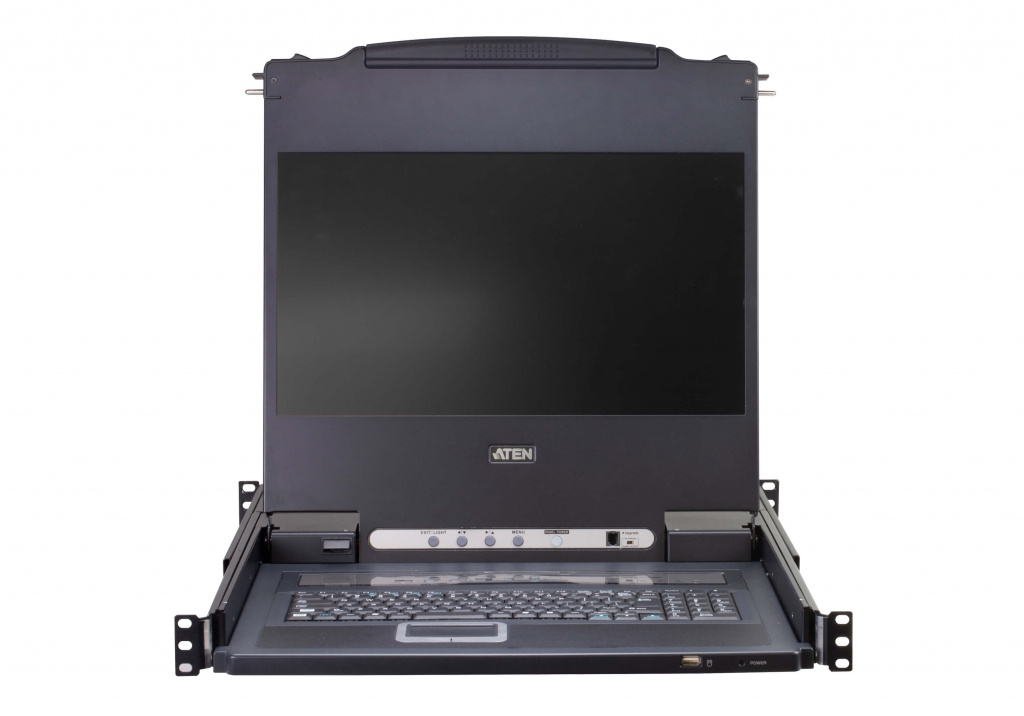

ATEN CL5708MW — это профессиональная 1U KVM-консоль Slideaway, объединяющая в себе высокую плотность монтажа и функциональность управления серверной инфраструктурой. Устройство выполнено в выдвижном форм-факторе, который позволяет экономить драгоценное пространство в стойке. В комплект входят встроенный ЖК-дисплей с LED-подсветкой (диагональю 17", 17.3" или 19" в зависимости от модификации), полноценная клавиатура и тачпад. Благодаря модульной архитектуре, секция консоли легко отделяется от блока переключения, что существенно упрощает сервисное обслуживание и модернизацию системы без демонтажа всего устройства из стойки.

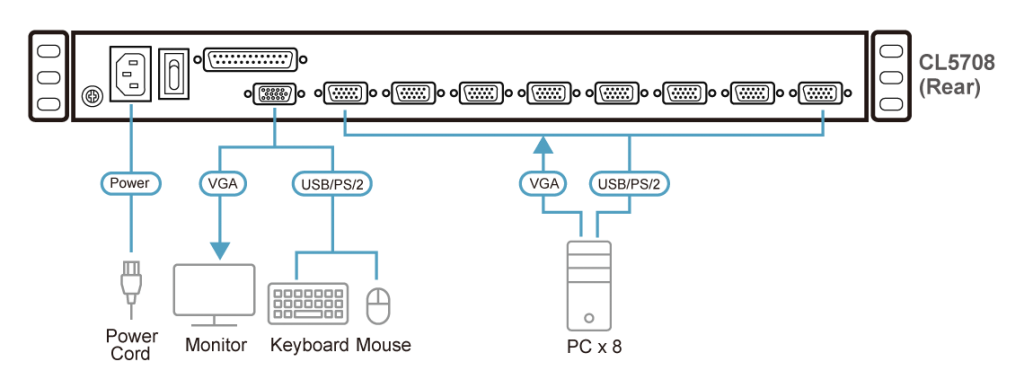

Гибкость масштабирования и управления. Данная модель обеспечивает прямое управление до 8 серверами или ПК с интерфейсами PS/2 и USB. Для построения крупных ЦОД предусмотрена технология каскадирования («daisy-chain»): объединяя до 31 дополнительного KVM-переключателя в цепочку, вы получаете централизованный контроль над инфраструктурой из 256 компьютеров с одной консоли. Это делает CL5708MW идеальным решением для расширяющихся дата-центров и тестовых лабораторий.
Безопасность на аппаратном уровне. В отличие от стандартных решений, эта модель оснащена функцией аутентификации по отпечатку пальца. Встроенный сканер обеспечивает строгое разграничение прав доступа, защищая как физический доступ к самой консоли, так и авторизацию на подключенных узлах, предотвращая несанкционированное вмешательство в работу критически важных серверов.
Особенности:
Эргономика и конструкция:
- Подсветка клавиш и тачпада для удобства при слабом освещении.
- Компактная KVM-консоль Slideaway™ с 17.3-дюймовым ЖК-дисплеем.
- Экранный модуль с регулировкой угла наклона до 120°.
- Доступны версии со сканером отпечатков пальцев и без него.
Масштабирование и подключение:
- Каскадирование до 31 устройства — управление до 256 ПК с одной консоли.
- Два варианта подключения: PS/2 и USB (автоопределение).
- Отдельный USB-порт спереди для мыши или периферии (горячее подключение).
Изображение и производительность:
- Разрешение экрана до 1920×1080 (60 Гц).
- Эмуляция клавиатуры и мыши для фоновой загрузки ПК.
- Совместимость с Windows, Linux, Mac, Sun.
Управление и безопасность:
- Выбор ПК: кнопки на панели, горячие клавиши, OSD (многоязычное, включая русский).
- Два уровня доступа: администратор и до 4 пользователей.
- Широковещательный режим — рассылка команд на группу серверов.
- Автосканирование выбранных компьютеров.
- Автоматическое определение позиции в каскадной цепи без DIP-переключателей.
Монтаж и обслуживание:
- Горячее подключение устройств.
- Обновление прошивки одновременно по всей цепочке.
- Опциональные комплекты для монтажа в стойку (включая облегчённый вариант).
Характеристики:
| Компьютерные подключения | |
| Прямое подключение | 8 |
| Максимальное подключение | 256 (через каскадное/гирляндное подключение) |
| Выбор порта | Экранное меню (OSD), «горячие» клавиши, кнопки на передней панели |

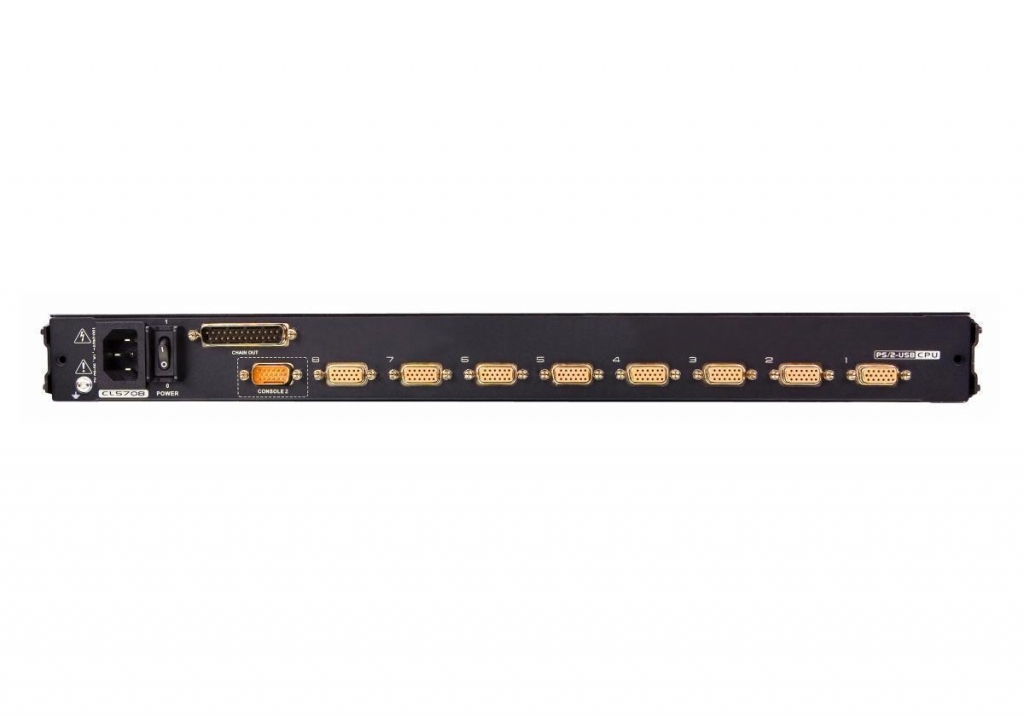

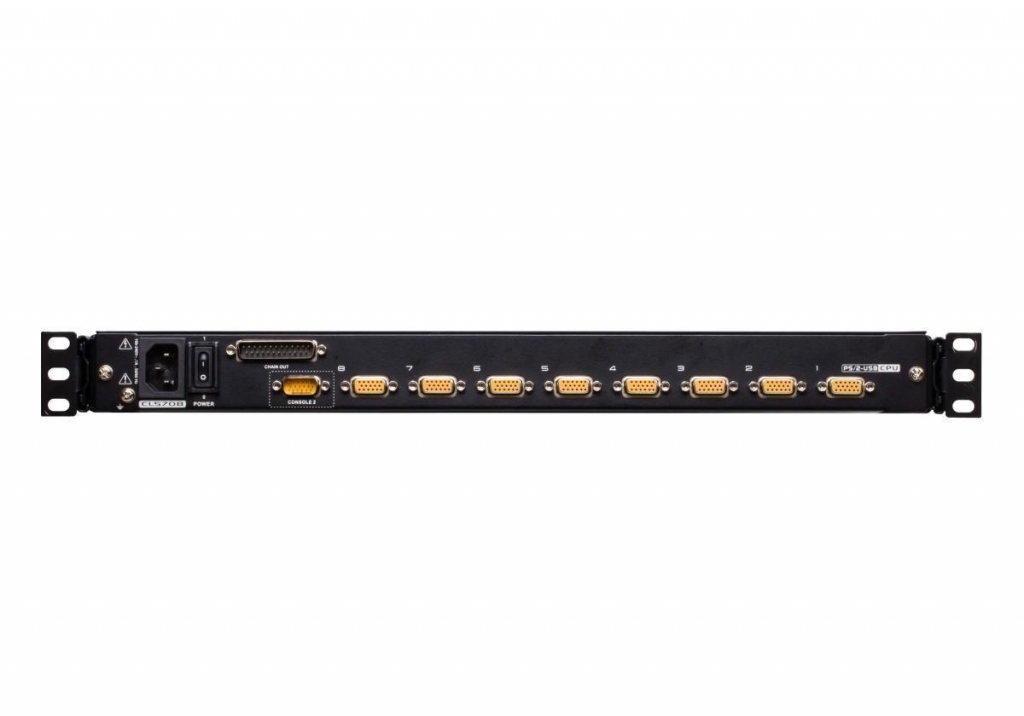

| Разъемы | |
| KVM порты | 8 x разъемов SPHD (желтый) |
| Порты гирляндного подключения | 1 x разъем DB-25 |
| Обновление микропрограммы | 1 x разъем RJ-11 |
| Питание | 1 x разъем IEC 60320/C14 |
| Внешние порты консоли | 1 x разъем SPHD (желтый) |
| Порт для подключения внешней мыши | 1 x разъем USB тип А (на передней панели) |
| USB порт | Нет |
| Переключатели и кнопки | |
| Выбор порта | 2 x кнопки |
| Выбор станции | 2 x кнопки |
| Сброс параметров | 1 x полуутопленная кнопка |
| Обновление микропрограммы | 1 x ползунковый переключатель |
| Питание | 1 x переключатель |
| Управление ЖК дисплеем | 4 x кнопки |
| Питание ЖК дисплея | 1 x кнопка со светодиодной подсветкой |
| Светодиодные индикаторы | |
| В сети | 8 (оранжевый) |
| Идентификатор (ID) порта | 2 x 7-сегментных светодиодных дисплея (оранжевый) |
| Идентификатор (ID) станции | 2 x 7-сегментных светодиодных дисплея (оранжевый) |
| Питание | 1 (темно-зеленый) |
| Блокировка | 1 x Цифровой блок (зеленый) 1 x Верхний регистр (зеленый) 1 x Прокрутка (зеленый) |
| Источник светодиодной подсветки | 1 x светодиодный источник света |
| Спецификации панели | |
| Размер экрана | 17.3" ЖК-дисплей с активной матрицей (TFT) |
| Разрешение | 1920 x 1080 при 60 Гц |
| Время отклика | 16 мс |
| Угол обзора | 170° (горизонтальный), 170° (вертикальный) |
| Шаг пикселя | 0.1989 мм x 0.1989 мм |
| Поддержка цвета | 16.77 млн. цветов |
| Коэффициент контрастности | 800 : 1 |
| Яркость | 250 кд/м² |
| Видео | |
| Разрешение входного видеосигнала | до 1920 × 1200 при 60 Гц; 1920 × 1080 при 60 Гц; DDC2B |
| Интервал проверки | 1–255 сек. |
| Эмуляция | |
| Клавиатура / Мышь | PS/2, USB |
| Электропитание | |
| Номинальная входная мощность | 100–240 В переменного тока, 50–60 Гц, 1 А |
| Энергопотребление | 110 В пер. тока: 14.5 Вт: 79 БТЕ 220 В пер. тока: 15.4 Вт: 83 БТЕ |
| Температура и влажность | |
| Рабочая температура | 0–40°C |
| Температура хранения | -20–60°C |
| Влажность | 0–85% относительная влажность без образования конденсата |
| Физические характеристики | |
| Корпус | Металл + Пластик |
| Тип направляющих | Одна направляющая (Single Rail) |
| Масса | 13.39 кг (29.49 фунтов) |
| Размеры (Д х Ш х В) | 48.00 x 68.92 x 4.40 см (18.9 x 27.13 x 1.73 дюймов) |
