CL5716IM
- Бренд: Aten
- Модель: CL5716IM
ATEN CL5716IM – это профессиональное KVM over IP решение, объединяющее в себе выдвижную консоль Slideaway™ с 17-дюймовым ЖК-дисплеем и мощный KVM-коммутатор. Устройство предназначено для централизованного управления серверным оборудованием: с единого рабочего места, оснащенного интерфейсами PS/2 или USB (клавиатура, видео, мышь), оператор получает контроль над несколькими компьютерами.
В базовой конфигурации переключатель обеспечивает прямое управление 16 серверами. При необходимости масштабирования системы к основному блоку можно последовательно подключить до 15 дополнительных KVM-переключателей. Благодаря такой каскадной архитектуре общее количество обслуживаемых узлов достигает 256, что делает данную модель оптимальным выбором для растущих дата-центров и ИТ-инфраструктур.

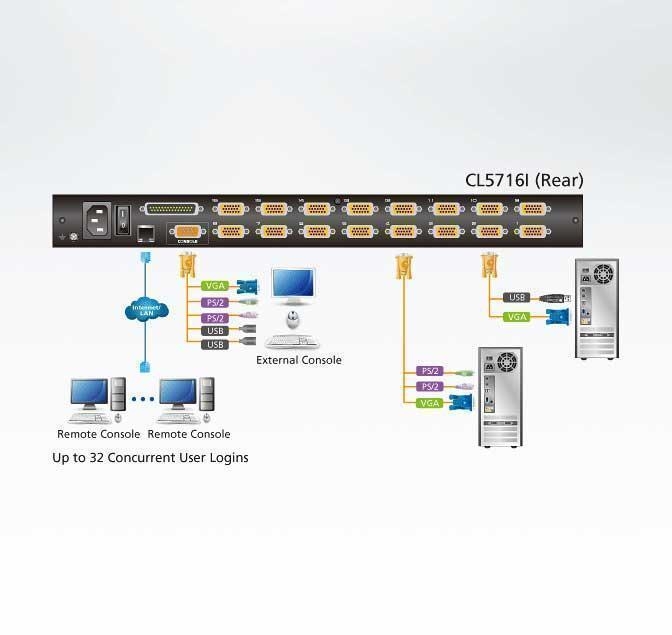

Ключевая особенность CL5716IM – наличие встроенного IP-модуля. Это позволяет локальным и территориально удаленным администраторам получать доступ к управляемым компьютерам через интернет или локальную сеть. Для подключения достаточно стандартного веб-браузера – передача данных осуществляется по протоколу TCP/IP. Устройство поддерживает одновременную работу до 32 пользователей, которые совместно используют единую шину доступа к серверам.

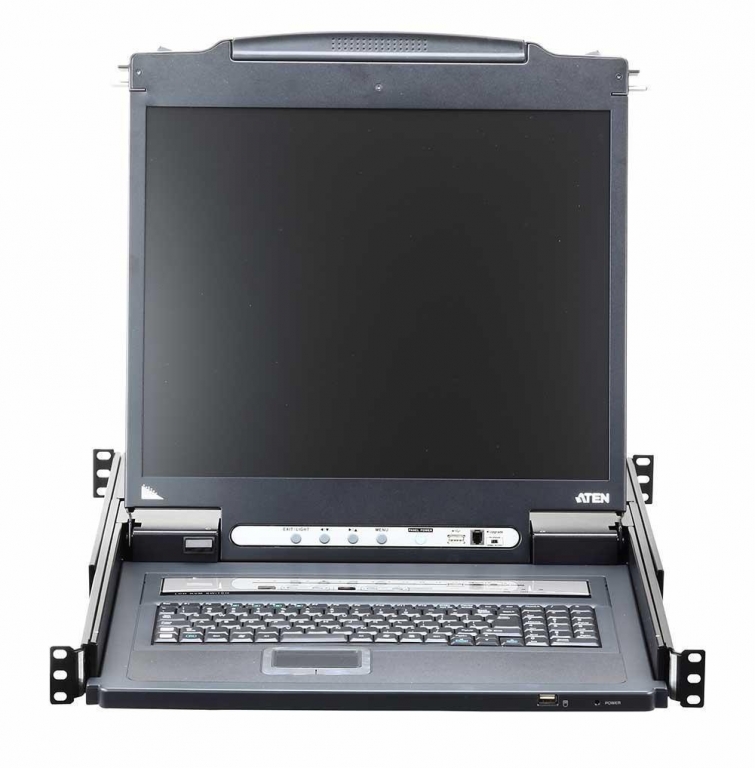

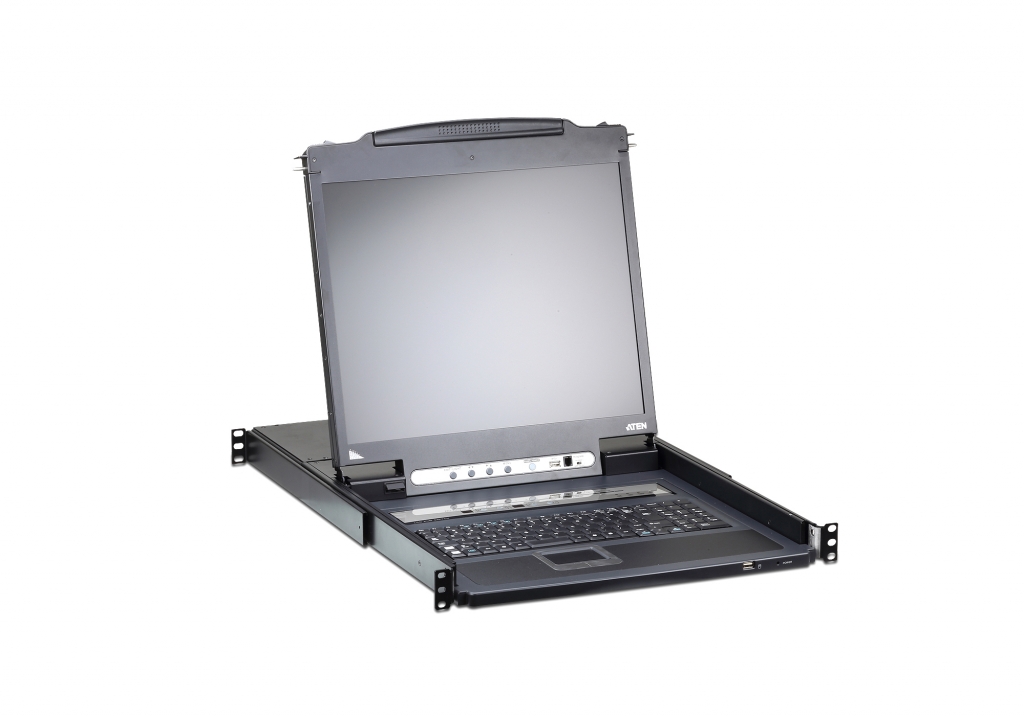

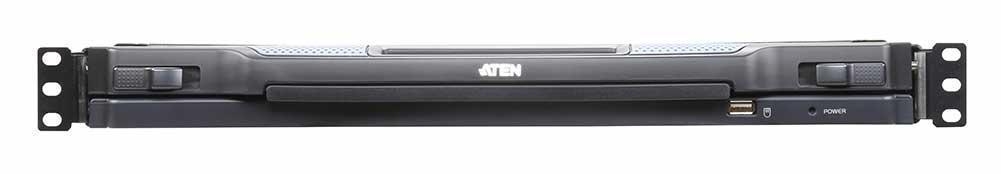

Инженерное решение, реализованное в CL5716IM, отличается продуманной эргономикой. Клавиатура, сенсорная панель и 17-дюймовый монитор со светодиодной подсветкой размещены в выдвижном корпусе высотой 1U, предназначенном для установки в стандартную стойку. Такая компоновка позволяет максимально эффективно использовать вертикальное пространство стойки. Дополнительное удобство эксплуатации обеспечивает модульная конструкция: секция KVM может быть отсоединена от основного блока, что существенно упрощает проведение технического обслуживания и ремонта без необходимости полного демонтажа устройства.
Особенности:
Интеллектуальные функции управления:
- Режим обзора портов (Panel Array) — одновременный мониторинг видеопотоков со всех подключённых серверов в виде настраиваемой сетки на одном экране.
- Технология Mouse DynaSync™ — автоматическое согласование положения курсора между локальной и удалённой сессиями, исключающее рассинхронизацию независимо от настроек ускорения мыши.
Защита данных и аутентификация:
- Шифрование трафика: TLS 1.2 для веб-интерфейса, 128-битное RC4 для передачи сигналов клавиатуры, мыши и видео.
- Интеграция с внешними системами авторизации: RADIUS, LDAP, LDAPS, Microsoft Active Directory.
- Двухуровневая парольная защита, поддержка до 64 учётных записей с индивидуальными правами доступа.
- Фильтрация подключений по IP/MAC-адресам и детальное журналирование событий.
Аппаратная платформа:
- Выдвижная консоль в корпусе Slideaway™ с 17" или 19" ЖК-монитором со светодиодной подсветкой и эргономичной клавиатурой.
- Эксклюзивная LED-подсветка клавиатуры и тачпада для комфортной работы в условиях слабой освещённости.
- Поддержка разрешения до 1920×1200@60 Гц (удалённо) и 1280×1024@75 Гц (локально) с технологией Video DynaSync™ для оптимизации отображения.
- Универсальная совместимость: порты PS/2 и USB, поддержка мультимедийных клавиатур для Windows, Mac и Sun.
- Возможность подключения периферийных USB-устройств через консоль*.
- Компактный монтаж в стойку 1U; поворот экрана на 115° для удобного обзора.
- «Горячее» подключение компьютеров и эмуляция клавиатуры/мыши для корректной загрузки систем.
Масштабируемость и подключение:
- Управление до 16 серверами с одной консоли; каскадирование до 15 дополнительных устройств для контроля до 256 компьютеров.
- Автоопределение позиции в каскадной цепи без ручной настройки — индикация на передней панели.
- Дополнительный порт консоли для подключения внешней периферии (монитор, клавиатура, мышь).
Управление и автоматизация:
- Переключение между серверами через кнопки на панели, горячие клавиши или многоязычное экранное меню (OSD).
- Поддержка до 32 одновременных пользовательских сессий.
- Веб-интерфейс с древовидной навигацией и настройкой качества видео под пропускную способность сети.
- Режим широковещания для одновременного выполнения операций на нескольких серверах (установка ПО, перезагрузка).
- Централизованное обновление прошивок в каскадных конфигурациях.
- Интеграция с платформой управления ATEN CC2000; резервное копирование конфигураций.
- Полная совместимость с IPv6.
Удобство использования:
- Интуитивный многоязычный интерфейс: веб-браузер, десктопное приложение и локальное меню.
- Поддержка основных ОС (Windows, Linux, macOS, Sun) и браузеров (Chrome, Firefox, Safari, Edge и др.).
- Гибкая раскладка клавиатуры: более 15 языковых вариантов, включая русский.
- Экранная клавиатура и доска сообщений для взаимодействия операторов в реальном времени.
Удалённая работа:
- Масштабируемое окно удалённого рабочего стола с регулируемым качеством изображения.
- Доступ на уровне BIOS для диагностики и восстановления систем.
- Независимое управление КВМ-функциями в многопользовательском режиме.
Поддержка периферийных устройств доступна только при подключении через USB-кабели.
Характеристики:
| Модель: ATEN CL5716IM / CL5716IM-ATA-RG | |
| Компьютерные подключения | |
| Прямое подключение | 16 |
| Максимальное подключение | 256 (через каскадное/гирляндное подключение) |
| Выбор порта | Экранное меню (OSD), "горячая" клавиша, кнопка |

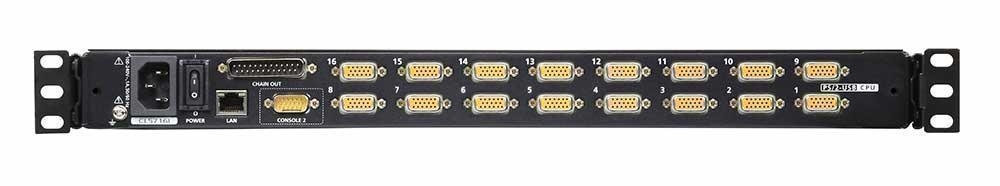

| Разъемы | |
| Внешний порт консоли | 1 x разъем SPHD-18 (желтый) |
| Внешний порт мыши | 1 x разъем USB тип А |
| KVM порты | 16 x разъемов SPHD-17 (желтый) |
| Порты каскадного подключения | 1 x разъем DB-25 (черный) |
| Обновление микропрограммы | 1 x разъем RJ-11 |
| Питание | 1 x разъем переменного тока с 3 контактами |
| USB порт | 1 x разъем USB тип А |
| Порты LAN | 1 x разъем RJ-45 |
| Переключатели и кнопки | |
| Сброс | 1 x утопленный переключатель |
| Питание | 1 x переключатель |
| Обновление микропрограммы | 1 x переключатель |
| Настройка параметров ЖК дисплея | 4 x кнопки |
| Включение/выключение ЖК дисплея | 1 x светодиодная кнопка (оранжевая) |
| Выбор порта | 2 x кнопки |
| Выбор станции | 2 x кнопки |
| Светодиодные индикаторы | |
| Индикатор порта (ID) | 2 x 7-сегментный дисплей (желтый) |
| Индикатор станции (ID) | 2 x 7-сегментный дисплей (желтый) |
| Питание | 1 x темно-зеленый |
| Num Lock (Цифровой блок) | 1 x зеленый |
| Caps Lock (Верхний регистр) | 1 x зеленый |
| Scroll Lock (Прокрутка) | 1 x зеленый |
| В сети (Online) | 16 x (оранжевый) |
| 10/100 Мбит/с | 1 x (оранжевый/зеленый) |
| Спецификации панели (Экран) | |
| Размер экрана | 17" TFT-LCD |
| Время отклика | 5 мс |
| Угол обзора | 170° (по горизонтали), 160° (по вертикали) |
| Шаг пикселя | 0.264 мм x 0.264 мм |
| Поддержка цвета | 16.7 млн. цветов |
| Коэффициент контрастности | 1000:1 |
| Яркость | 250 кд/м² |
| Эмуляция | |
| Клавиатура / Мышь | PS/2, USB |
| Видео | |
| Локальное | 1280 x 1024 при 75 Гц; DDC2B |
| Дистанционное | 1920 x 1200 при 60 Гц |
| Интервал проверки | 1~255 сек. |
| Электрические характеристики | |
| Входное напряжение | 100~240 В переменного тока 50/60 Гц, 1 А |
| Энергопотребление | 120 В: 17 Вт; 230 В: 18 Вт |
| Среда эксплуатации | |
| Рабочая температура | 0~50°C |
| Температура хранения | -20~60°C |
| Влажность | 0~80% относительная, без конденсата |
| Физические характеристики | |
| Материал корпуса | Металл + пластик |
| Вес | 13.61 кг (29.98 фунтов) |
| Размеры (Длина x Ширина x Высота) | 48.00 x 64.27 x 4.40 см (18.9 x 25.3 x 1.73 дюймов) |
