CL5716IN
- Бренд: Aten
- Модель: CL5716IN
ATEN CL5716IN — это флагманское решение в линейке интегрированных KVM over IP консолей, сочетающее в себе выдвижную платформу Slideaway™ с 19-дюймовым ЖК-дисплеем и многофункциональный KVM-коммутатор. Устройство позволяет организовать централизованное управление серверной инфраструктурой с единой консоли: оператор получает контроль над подключенным оборудованием, используя привычные интерфейсы PS/2 или USB для клавиатуры, видеосигнала и манипулятора мыши.

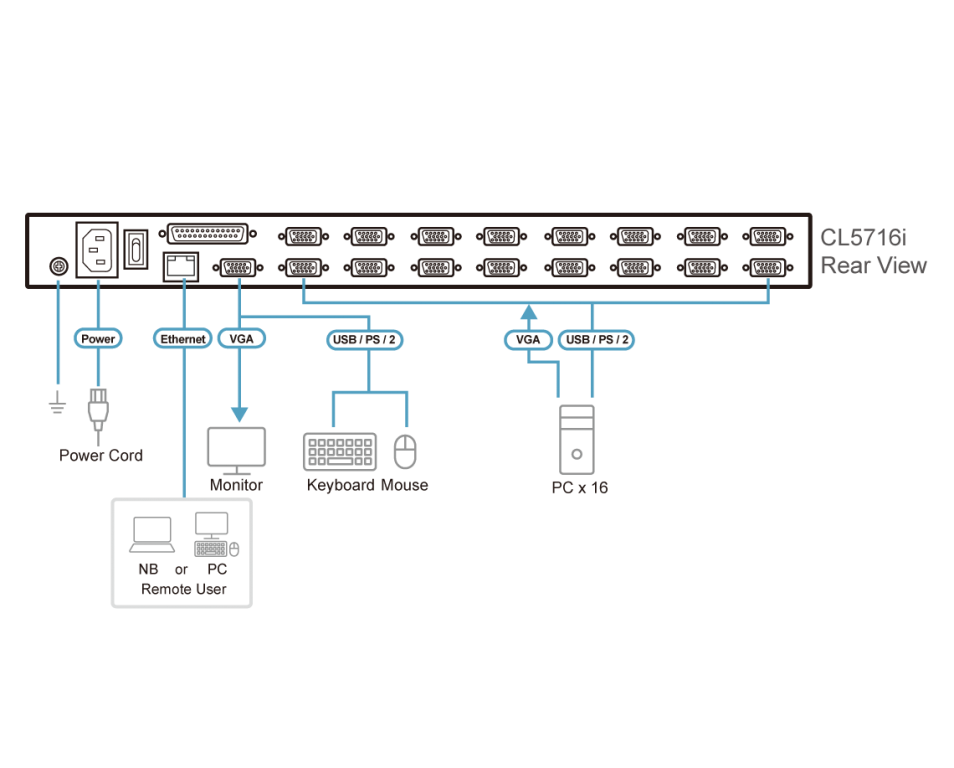

Базовая емкость переключателя рассчитана на прямое подключение до 16 компьютеров. Гибкая архитектура устройства поддерживает каскадирование — возможность последовательного соединения с дополнительными KVM-переключателями в количестве до 15 штук. В результате такой масштабируемой конфигурации совокупное количество управляемых узлов достигает 256, что делает данную модель востребованной в средах с высокой плотностью серверного оборудования.
Наличие встроенного IP-модуля расширяет функциональность устройства за пределы локальной стойки. Удаленные администраторы могут подключаться к управляемым серверам через глобальную сеть Интернет или локальную инфраструктуру, используя обычный веб-браузер в качестве клиентского приложения. В основе взаимодействия лежит протокол TCP/IP. Технические возможности переключателя обеспечивают одновременную работу до 32 пользователей, которые получают доступ к компьютерам по единому каналу (одна шина), что удобно для коллективной административной работы.

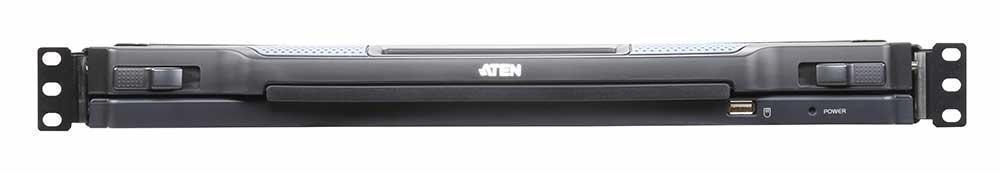

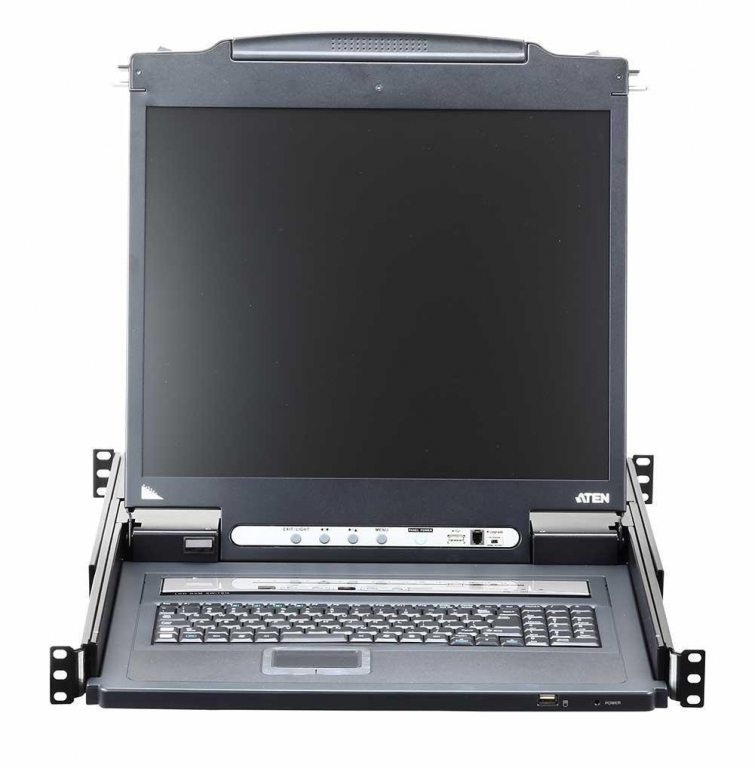

Особенностью конструкции CL5716IN является интеграция всех ключевых элементов управления в единый выдвижной блок высотой 1U, предназначенный для монтажа в телекоммуникационную стойку. В состав блока входят полноразмерная клавиатура, сенсорная панель и 19-дюймовый ЖК-монитор со светодиодной подсветкой. Такое компоновочное решение позволяет минимизировать занимаемое пространство в дата-центре, освобождая дополнительные юниты для другого оборудования. Дополнительное преимущество — модульная конструкция: KVM-секция может быть отсоединена от корпуса переключателя, что существенно упрощает сервисное обслуживание и замену компонентов без демонтажа всего устройства из стойки.
Особенности:
Интеллектуальный мониторинг и управление
- Обзор всех портов (Panel Array) — визуальный контроль видеосигналов с подключённых серверов в виде настраиваемой сетки на одном экране.
- Mouse DynaSync™ — мгновенная синхронизация курсора между локальной и удалённой сессиями без зависимости от настроек ускорения мыши.
- Гибкое переключение — выбор компьютера через кнопки на панели, горячие клавиши или многоязычное экранное меню (OSD).
Безопасность корпоративного уровня
- Шифрование данных: TLS 1.2 для веб-доступа, 128-битное RC4 для передачи сигналов КВМ.
- Интеграция с внешними системами аутентификации: RADIUS, LDAP, LDAPS, Microsoft Active Directory.
- Двухуровневая парольная защита, до 64 учётных записей с индивидуальными правами.
- Фильтрация подключений по IP/MAC и детальное логирование событий.
Аппаратная платформа
- Выдвижная консоль Slideaway™ с 17" или 19" ЖК-монитором и светодиодной подсветкой.
- Эксклюзивная LED-подсветка клавиатуры и тачпада для работы в условиях слабой освещённости.
- Разрешение до 1920×1200@60 Гц (удалённо) и 1280×1024@75 Гц (локально) с поддержкой DDC2B и технологией Video DynaSync™.
- Универсальные интерфейсы: одновременная поддержка PS/2 и USB для клавиатуры, мыши и подключённых компьютеров.
- Подключение периферийных USB-устройств через консоль и поддержка внешней USB-мыши.
- Монтаж в стойку 1U; поворот экрана на 115° для комфортного обзора.
- «Горячее» подключение и эмуляция клавиатуры/мыши для корректной загрузки систем.
Масштабируемость
- Управление 16 серверами с одной консоли; каскадирование до 15 устройств для контроля до 256 компьютеров.
- Автоопределение позиции в каскадной цепи с индикацией на передней панели — без ручной настройки DIP-переключателей.
- Дополнительный порт консоли для подключения внешней периферии.
Функционал удалённого доступа
- До 32 одновременных пользовательских сессий.
- Веб-интерфейс с древовидной навигацией и адаптивной настройкой качества видео под пропускную способность сети.
- Масштабируемое окно удалённого рабочего стола с регулируемым балансом качества и скорости передачи.
- Доступ на уровне BIOS для диагностики и восстановления.
- Экранная клавиатура и доска сообщений для взаимодействия операторов.
Автоматизация и интеграция
- Режим широковещания для одновременного выполнения операций на нескольких серверах.
- Автосканирование выбранных компьютеров для мониторинга состояния.
- Централизованное обновление прошивок в каскадных конфигурациях.
- Интеграция с платформой управления ATEN CC2000; резервное копирование настроек и учётных записей.
- Полная совместимость с IPv6.
Удобство использования
- Единый интуитивный интерфейс: веб-браузер, десктопное приложение и локальное меню с поддержкой множества языков.
- Кроссплатформенная совместимость: Windows, Linux, macOS, Sun.
- Поддержка популярных браузеров и работа как с Windows-, так и с Java-клиентами.
- Гибкая раскладка клавиатуры: более 15 языковых вариантов, включая русский.
Поддержка периферийных устройств доступна только при подключении через USB-кабели.
Характеристики:
| Компьютерные подключения | |
| Прямое подключение | 16 |
| Максимальное подключение | 256 (через каскадное/гирляндное подключение) |
| Выбор порта | Экранное меню (OSD), "горячая" клавиша, кнопка |

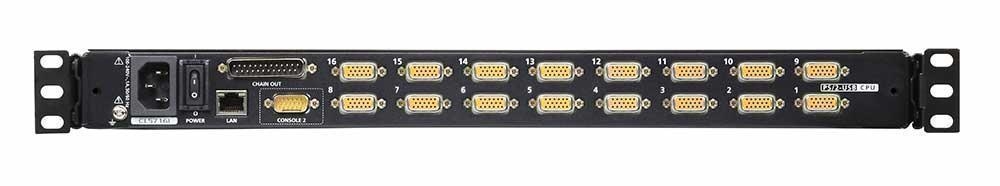

| Разъемы | |
| Внешний порт консоли | 1 x разъем SPHD-18 (желтый) |
| Внешний порт мыши | 1 x разъем USB тип А |
| KVM порты | 16 x разъемов SPHD-17 (желтый) |
| Порты каскадного подключения | 1 x разъем DB-25 (черный) |
| Обновление микропрограммы | 1 x разъем RJ-11 |
| Питание | 1 x разъем переменного тока с 3 контактами |
| USB порт | 1 x разъем USB тип А |
| Порты LAN | 1 x разъем RJ-45 |
| Переключатели и кнопки | |
| Сброс | 1 x полуутопленный переключатель |
| Питание | 1 x переключатель |
| Обновление микропрограммы | 1 x переключатель |
| Настройка параметров ЖК дисплея | 4 x кнопки |
| Включение/выключение ЖК дисплея | 1 x светодиодная кнопка (оранжевая) |
| Выбор порта | 2 x кнопки |
| Выбор станции | 2 x кнопки |
| Светодиодные индикаторы | |
| Индикатор порта (ID) | 2 x 7-сегментный дисплей (желтый) |
| Индикатор станции (ID) | 2 x 7-сегментный дисплей (желтый) |
| Питание | 1 x темно-зеленый |
| Num Lock (Цифровой блок) | 1 x зеленый |
| Caps Lock (Заглавные буквы) | 1 x зеленый |
| Scroll Lock (Прокрутка) | 1 x зеленый |
| В сети (Online) | 16 x (оранжевый) |
| 10/100 Мбит/с | 1 x (оранжевый/зеленый) |
| Спецификации панели (Экран) | |
| Размер экрана | 19" ЖК-дисплей (TFT-LCD) |
| Время отклика | 5 мс |
| Угол обзора | 170° (по горизонтали), 160° (по вертикали) |
| Шаг пикселя | 0.294 мм x 0.294 мм |
| Поддержка цвета | 16.7 млн. цветов |
| Коэффициент контрастности | 1000:1 |
| Яркость | 250 кд/м² |
| Эмуляция | |
| Клавиатура / Мышь | PS/2, USB |
| Видео | |
| Локальное | 1280 x 1024 при 75 Гц; DDC2B |
| Дистанционное | 1920 x 1200 при 60 Гц |
| Интервал проверки | 1~255 сек. |
| Электрические характеристики | |
| Входное напряжение | 110~240 В переменного тока 50/60 Гц, 1 А |
| Энергопотребление | 120 В: 26 Вт; 230 В: 26 Вт |
| Среда эксплуатации | |
| Рабочая температура | 0~50°C |
| Температура хранения | -20~60°C |
| Влажность | 0~80% относительная, без конденсата |
| Физические характеристики | |
| Материал корпуса | Металл + пластик |
| Вес | 13.67 кг |
| Размеры (Длина x Ширина x Высота) | 48.00 x 68.92 x 4.40 см |
