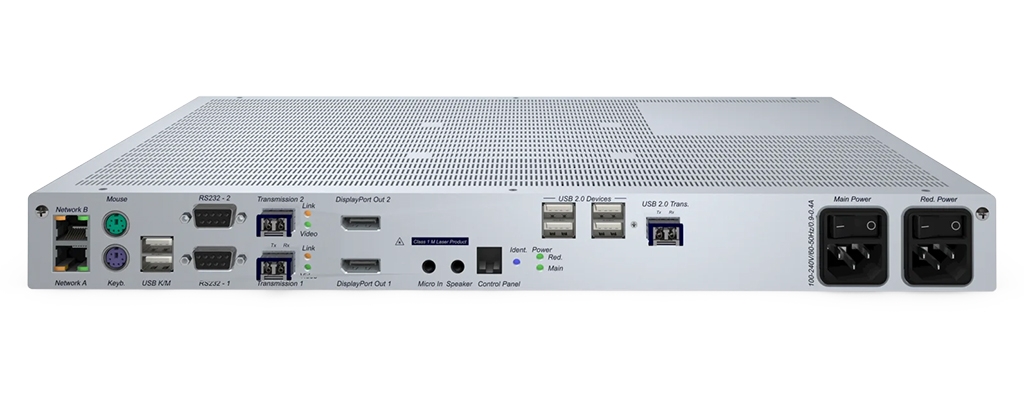

DL-Vision-DP(M)-ARU2+CON
- Бренд: Guntermann & Drunck
- Модель: A1120280
Консольный модуль DL-Vision-DP(M)-ARU2+CON представляет собой часть KVM-удлинителя, предназначенного для приема сигналов от клавиатуры, мыши, видеоустройств и различных периферийных интерфейсов, таких как аудиоканалы и USB. Этот модуль обеспечивает подключение всей необходимой периферии в консольной зоне пользователя. Передача данных между источником сигнала и консольным модулем осуществляется по выделенной оптоволоконной линии длиной до 10 километров, что гарантирует отсутствие компрессии, исключает задержки и обеспечивает идеальное качество изображения без потерь.
Консольный модуль, устанавливаемый в рабочей зоне оператора (CON), работает в составе системы из двух компонентов — вместе с CPU модулем, размещаемым возле персонального компьютера. DL-Vision-DP(M)-ARU2+CON совместим с интерфейсом DisplayPort 1.1 и поддерживает вывод изображения в высоком разрешении до 2560 × 1600 пикселей при частоте 60 Гц или до 4096 × 2160 пикселей с кадровой частотой 30 Гц.
Особенности:
-
Видео:
- Использование данных EDID с рабочего монитора
- Гибкие варианты профиля EDID для оптимизации настроек монитора
- Разрешение до:
- 2560 × 1600 @ 60 Гц
- 4096 × 2160 @ 30 Гц
-
Сигналы:
- Прозрачные аудиосигналы (стерео, аналоговые)
- Встроенное стерео аудио (цифровое, 2 канала LPCM)
- Прозрачный RS-232 (максимум 230,400 бпс)
- USB 2.0 с высокой скоростью (отдельная линия передачи, прозрачная, все классы USB)
-
Передача:
- Дальность передачи до 400 метров по многомодовому оптоволокну, включая модули передачи/SFP-трансиверы
-
Устройство:
- Повышенная безопасность за счет физического разделения рабочих мест и компьютеров
- Доступ к стандартным интерфейсам компьютера без необходимости установки программного обеспечения
-
Варианты MultiChannel (MC):
- Модули для рабочих мест с несколькими мониторами и многоканальным видео
- Режим MC использует полную пропускную способность для каждого видеоканала, при этом требуется отдельная линия передачи для каждого канала.
-
Функции безопасности:
- Раннее обнаружение инцидентов безопасности или необычной активности через постоянный мониторинг с использованием Syslog, мониторинга и SNMP
- Комплексное управление правами и администрирование пользователей, позволяющее точно контролировать, какой пользователь может получать доступ к каким ресурсам
- Опция активируемой защиты доступа (режим по умолчанию в матричных системах), при которой требуется аутентификация перед доступом к компьютерным источникам
- Поддержка внешних каталогов (Active Directory, Radius, LDAP) для соответствия корпоративным политиками безопасности
- Функция заморозки: если видеосигнал потерян, последнее отображаемое изображение замораживается и выделяется цветной рамкой и таймером
- Резервные внутренние источники питания
- Резервный сетевой интерфейс
-
Функции эксплуатации:
- Готовность к работе сразу после распаковки, дополнительная конфигурация не требуется
- Постоянная эмуляция клавиатуры/мыши обеспечивает стабильную работу системы
- Управление через многоязычное экранное меню (OSD) и горячие клавиши
- Поддержка DDC/CI (Display Data Channel / Command Interface) для централизованного программного управления настройками монитора, такими как яркость
- Локальная консоль на компьютерном модуле позволяет выполнять операции на месте, включая все видеоканалы
- Эксклюзивная или одновременная работа: KVM-удлинитель позволяет управлять компьютером как удаленно, так и локально. При обнаружении ввода удлинитель автоматически блокирует конкурирующую консоль. Блокировка снимается после установленного времени ожидания, если дальнейший ввод не обнаружен. Комбинация клавиш может активировать эксклюзивный режим работы, немедленно отключая конкурирующую консоль. Другая комбинация клавиш восстанавливает совместное управление.
Характеристики:
| Группа продуктов | KVM удлинители |
| ВХОДНЫЕ ОПЦИИ | |
| USB мышь | да |
| USB клавиатура | да |
| PS/2 мышь | да |
| PS/2 клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | нет резервной KVM передачи |
| Дальность | 400 м (50.0/125µm, OM4 - 4700MHz*km) 300 м (50.0/125µm, OM3 - 2000MHz*km) 82 м (50.0/125µm, OM2 - 500MHz*km) 66 м (50.0/125µm) 33 м (62.5/125µm, OM1 - 200MHz*km) 26 м (62.5/125µm) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 850 нм |
| Среда | Оптоволокно MM |
| Скорость передачи данных | 10 Gbit/s |
| ВИДЕО ВЫХОД | |
| Количество видео каналов | 1 |
| Формат | DisplayPort 1.1 (HBR2) |
| Глубина цвета | 24 бита |
| Частота пикселей | примерно 25 MPixel/s до примерно 300 MPixel/s |
| Вертикальная частота | 20 Гц до 120 Гц |
| Горизонтальная частота | 25 кГц до 185 кГц |
| Примерные разрешения | 4096 × 2160 (30 Гц) 3840 × 2160 (30 Гц) 2560 × 1600 (60 Гц) 2048 × 2048 (60 Гц) 2048 × 2160 (60 Гц) |
| АУДИО | |
| Тип передачи | Стерео, Прозрачный |
| Разрешения | 24 бита цифрового |
| Частота дискретизации | до 96 кГц |
| Полоса пропускания | 22 кГц |
| Поддержка аудио | Аналоговая |
| АУДИО 2 | |
| Тип передачи | Стерео, 2-канальный LPCM |
| Разрешения | 24 бита, 20 бит, 16 бит |
| Частота дискретизации | 32 кГц 44,1 кГц 48 кГц 88,2 кГц 96 кГц 176,4 кГц 192 кГц |
| Поддержка аудио | Цифровая встроенная |
| USB | |
| Отдельный USB порт передачи | да |
| Спецификация | USB 2.0 |
| Среда | Оптоволокно MM |
| Скорость передачи | 480 Mbit/s (Hi-Speed) |
| Дальность | макс. 550 м |
| Выходная мощность | 500 мА (HighPower) |
| Классы USB | Все |
| СЕРИЙНЫЙ | |
| Стандарт | RS-232 |
| Прозрачная передача | да |
| Скорость передачи данных | макс. 230400 bps |
| Сигналы | TxD, RxD, DTR, DSR, RTS, CTS, DCD |
| СЕТЬ | |
| Среда 1 | CAT7, CAT6, CAT5 |
| Скорость передачи 1 | 10 MBit/s, 100 MBit/s, 1 GBit/s |
| Среда 2 | CAT5, CAT6, CAT7 |
| Скорость передачи 2 | 10 MBit/s, 100 MBit/s, 1 GBit/s |
| ОБСЛУЖИВАНИЕ | |
| Обновление через | ConfigPanel (Сеть) |
| Настройки сервисного порта | 230400bps (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Ширина | примерно 436 мм |
| Высота | примерно 44 мм |
| Глубина | примерно 284 мм |
| Класс защиты IP | IP20 |
| Вес | примерно 2.97 кг |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | 5 °C до 45 °C |
| Рабочая влажность воздуха | до 80 %, без конденсации |
| Область применения | Внутреннее |
| Максимальная рабочая высота | 3048 м над уровнем моря |
| Температура хранения | -10 °C до 55 °C |
| Влажность воздуха при хранении | до 85 %, без конденсации |
| MTBF | 170000 ч при 25°C |
| Соответствия | Соответствует CE (см. загрузки) Соответствует UKCA (см. загрузки) Соответствует FCC (см. руководство) Соответствует TAA (см. загрузки) Соответствует EAC (см. загрузки) Соответствует RoHS (см. загрузки) WEEE (рег. номер DE30763240) Соответствует REACH (см. загрузки) |
| ЭЛЕКТРОПИТАНИЕ | |
| Входное напряжение | 100-240 VAC |
| Входная частота | 60-50 Гц |
| Потребляемый ток | 0.5-0.3 A |
| Потребление энергии в режиме простоя | 12.7-13.2 W |
| Максимальное потребление энергии | 31.2-30.9 W |
| Тепловыделение в режиме простоя | 12.7-13.2 W |
| Максимальное тепловыделение | 18.2-17.9 W |
| ЭЛЕКТРОПИТАНИЕ 2 | |
| Входное напряжение | 100-240 VAC |
| Входная частота | 60-50 Гц |
| Потребляемый ток | 0.5-0.3 A |
| Потребление энергии в режиме простоя | 12.7-13.2 W |
| Максимальное потребление энергии | 31.2-30.9 W |
| Тепловыделение в режиме простоя | 12.7-13.2 W |
| Максимальное тепловыделение | 18.2-17.9 W |
