Работа с видеопотоком

• разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
• поддерживает цифровой видеопоток со стороны персонального компьютера
• поддерживает как цифровой, так и аналоговый  видеопотоки со стороны рабочей станции
• высокое качество изображения
• поддерживает E-DDC обработки

Передачи видеосигнала

• до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
• до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
• до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
• опционально доступна функция двунаправленной передачи аудио и RS232 сигналов
• любые цифровые данные могут быть переданы через порт  USB 1.1 (опционально) до 2000 м
• Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии

Устройство

• гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
• не чувствителен к помехам излучения и электронаводок
• поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
• опционально предусмотрен резервный источник питания
• встроенный блок питания
• имеется два варианта исполнения устройства: настольный и 19-дюймовый

Обновления программного обеспечения устройства

• осуществляется через специальный порт при помощи встроенной программы Мастер обновлений

Общие системные характеристики прибора


Видео

• одиночный и многоэкранный варианты транслирования видео
• устройство работает как с цифровыми, так и с аналоговыми мониторами

Принцип работы

• локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)

Другие сигналы

• передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
• поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши

Связь/ Безопасность

• осуществляет мониторинг качества связи по оптоволоконному соединению
• функция “Screen-Freeze”
• резервный блок питания

Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.

Варианты исполнения модулей системы

Внешний вид

• возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
• сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе

Каналы видео

• доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный

Расширенные возможности

Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.

Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.

Установка модулей системы

Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS232 и USB к модулю FIBREVision.

Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).

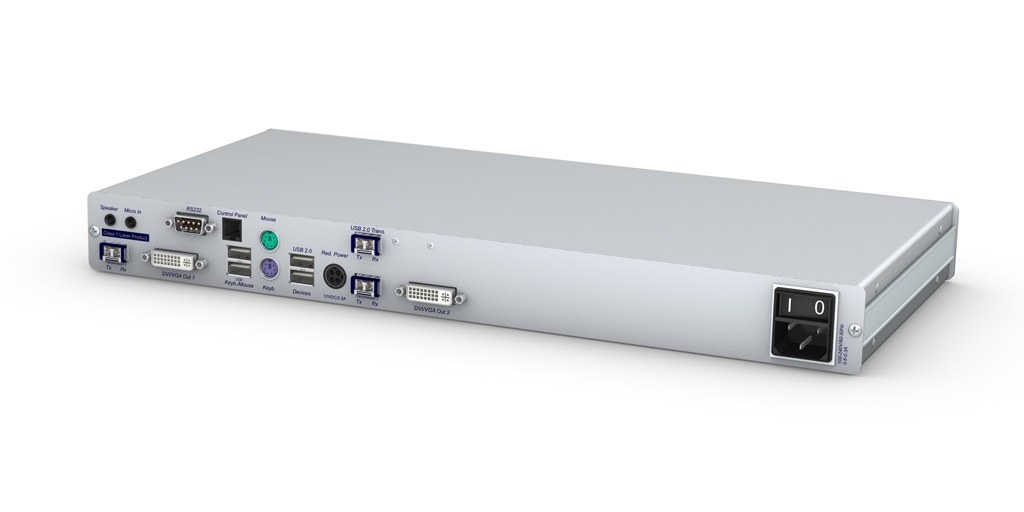

Двухмониторный KVM приемник FIBREVision(M)-MC2-AR-CON является частью системы KVM удлинителя FIBREVision. Данная модель KVM удлинителя FIBREVision  предназначена для удлинения по оптическим многомодовым кабелям следующих компьютерных интерфейсов:

• Сигналы клавиатуры и мыши PS/2 и USB
• 2 видео потока DVI single link
• стерео аудио
• данные последовательного порта RS232

Данная система KVM удлинителя состоит из передающего (KVM передатчик) и принимающего (KVM приемник) модулей, такая система позволяет удаленно управлять компьютером. Кроме того, к каждому из этих модулей может быть подключена рабочая консоль для управления компьютером.

KVM удлинитель FIBREVision использует в работе пару оптоволоконных мультимодовых кабелей для передачи сигналов на расстояния до 700 метров. Существуют различные варианты устройства, предназначенные для транслирования одного, двух или четырёх каналов видео.
