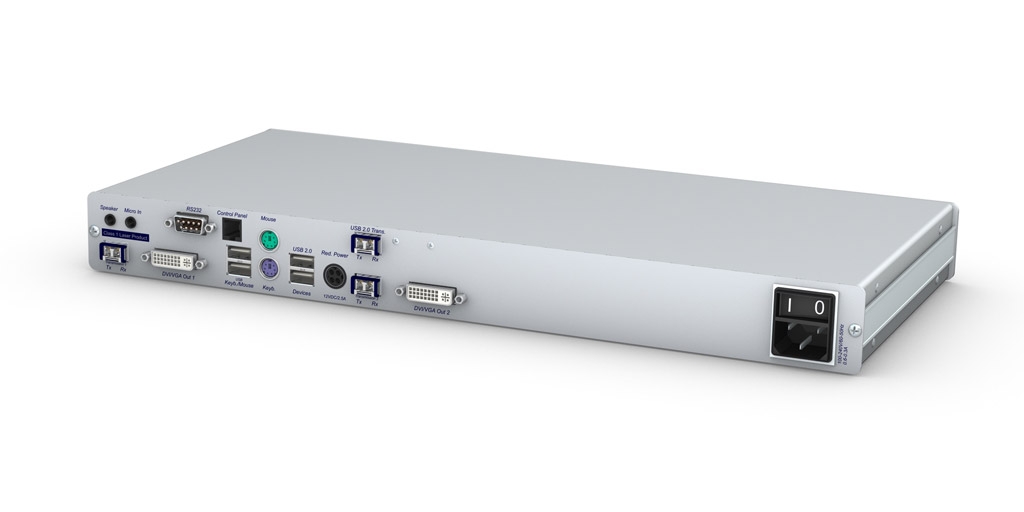

FIBREVision(M)-MC2-CON
- Бренд: Guntermann & Drunck
- Модель: A1120104
Двухмониторный KVM-приёмник FIBREVision(M)-MC2-CON входит в состав высокопроизводительной системы удлинения KVM FIBREVision и предназначен для передачи сигналов управления и видео по оптоволоконным линиям на большие расстояния. Устройство поддерживает одновременную передачу двух видеопотоков DVI Single Link, а также сигналов клавиатуры и мыши через интерфейсы USB и PS/2.
Система состоит из передающего (трансмиттера) и принимающего (ресивера) модулей, что обеспечивает удалённое управление компьютером с сохранением полной функциональности локальной консоли на обоих концах соединения. Возможна установка как настольного (desktop), так и стоечного (19-дюймового rackmount) исполнения, включая сдвоенные версии с двумя модулями в одном корпусе.
Технология FIBREVision использует два многомодовых оптоволоконных кабеля для передачи данных на расстояния до 700 метров, а в одномодовом режиме — до 10 километров без потери качества. Поддерживаемые типы волокна:
- 50/125 мкм — до 550 м,
- 62,5/125 мкм — до 275 м,
- 9/125 мкм (одномод) — до 10 000 м.
Каждый видеоканал поддерживает разрешение до 1920×1200 при 60 Гц, совместим как с цифровыми, так и с аналоговыми мониторами. Обеспечивается передача цифрового видеосигнала от ПК и поддержка E-DDC для корректного распознавания параметров дисплея.
Дополнительные функции включают:
- Screen-Freeze: при обрыве связи или сбое видеосигнала на экране сохраняется последний кадр с полупрозрачной красной подсветкой до восстановления сигнала;
- FIBRE-Power (опционально): дистанционное включение/выключение или перезагрузка удалённого ПК через интерфейс Audio/RS-232;
- двунаправленную передачу аудио и последовательных данных RS-232 (по выбору);
- передачу цифровых данных через USB 1.1 на расстояние до 2000 м;
- гальваническую развязку между модулями для защиты от помех и наводок;
- встроенный блок питания и возможность подключения резервного источника.
Состояние линии связи постоянно контролируется через интерфейс диагностического мониторинга (DMI), что обеспечивает надёжность и стабильность передачи. Обновление прошивки устройства выполняется через специальный порт с помощью встроенной утилиты «Мастер обновлений».
Особенности:
Работа с видеопотоком
- разрешение видео до 1920x1200 пикселей с частотой дискретизации 60 Гц на каждый канал
- поддерживает цифровой видеопоток со стороны персонального компьютера
- поддерживает как цифровой, так и аналоговый видеопотоки со стороны рабочей станции
- высокое качество изображения
- поддерживает E-DDC обработки
Передачи видеосигнала
- до 10 км по оптическому волокну (в одномодовом режиме, два оптоволоконных кабеля 9/125 µ)- функции передачи данных up to 10.000 m over optical fibre (singlemode) при сохранении максимального разрешения видеопотока
- до 550 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 50/125 µ) при сохранении максимального разрешения видеопотока
- до 275 м по оптическому волокну (многомодовый режим, два оптоволоконных кабеля 62,5/125 µ) при сохранении максимального разрешения видеопотока
- опционально доступна функция двунаправленной передачи аудио и RS-232 сигналов
- любые цифровые данные могут быть переданы через порт USB 1.1 (опционально) до 2000 м
- Интерфейс интерфейс диагностического мониторинга (DMI) анализирует состояние передающей линии
Устройство
- гальваническая развязка между принимающим (receiver) и передающим (transmitter) модулями
- не чувствителен к помехам излучения и электронаводок
- поддерживает клавиатуру и мышь как с разъёмом PS/2, так и USB
- опционально предусмотрен резервный источник питания
- встроенный блок питания
- имеется два варианта исполнения устройства: настольный и 19-дюймовый
Обновления программного обеспечения устройства
- осуществляется через специальный порт при помощи встроенной программы Мастер обновлений
Общие системные характеристики прибора
Видео
- одиночный и многоэкранный варианты транслирования видео
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- локальная консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (трансмиттере) и принимающем (ресивере)
Другие сигналы
- передаёт видеопоток DVI на расстояния до 10 километров по оптоволоконному соединению
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- осуществляет мониторинг качества связи по оптоволоконному соединению
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с графической картой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачным красным фоном. Действие функции “Screen-Freeze” прекращается автоматически – по мере того, как монитор вновь продолжит приём видеосигнала.
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rackmount, RM) вариантов системы
- сдвоенная версия прибора содержит два идентичных модуля FIBREVision в одном корпусе
Каналы видео
- доступны следующие варианты устройства: FIBREVision одноканальный, двухканальный и четырёхканальный
Расширенные возможности
Функция “FIBRE-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места. Данная функция работает лишь в сочетании с версиями KVM удлинителя FIBREVision, имеющими разъём Audio-RS-232.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя FIBREVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю FIBREVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (многомодовая или одномодовая волоконная оптика).
Характеристики:
| Видео | |
| Количество мониторов | 2 |
| Тип видеосигнала | DVI single link |
| Аналоговое разрешение | До 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | От 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бита |
| Интерфейсы для пользовательской консоли | 2 × разъёма DVI-I |
| Интерфейсы для компьютерного модуля | 2 × разъёма DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 2 × разъёма USB-A |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Встроенный |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бита (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | 2 × разъёма 3,5 мм (динамик, микрофонный вход) |
| Интерфейсы для компьютерного модуля | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Встроенный |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | 1 × разъём D-Sub 9 |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 |
| Прозрачный USB 1.1 | |
| Исполнение | Встроенный |
| Дальность передачи | До 2000 м |
| Питание USB | Устройства с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 2000 м |
| Питание USB | Устройства с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Передача | |
| Тип кабеля связи | Выделенный оптический кабель |
| Тип передающего кабеля | Одномодовый / многомодовый |
| Максимальная дальность передачи | 275 м по 2 многомодовым волокнам (62,5/125 мкм) при макс. разрешении 550 м по 2 многомодовым волокнам (50/125 мкм) при макс. разрешении 10 000 м по 2 одномодовым волокнам (9/125 мкм) при макс. разрешении |
| Подключение | 2 × разъёма LC duplex |
| Подключение с USB 2.0 | 1 × разъём LC duplex |
| Количество оптических кабелей | 4 |
| Передача аудио и RS-232 | Дополнительных кабелей не требуется |
| Передача USB 1.1 | Дополнительных кабелей не требуется |
| Передача USB 2.0 | 2 дополнительных оптических кабеля |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц 0,2–0,4 А |
| Вариант с USB 2.0 | 0,3–0,6 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 1,5 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 2,6 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение, Ш × В × Г) | 435 × 44 × 210 мм |
| Габариты (для монтажа в стойку, Ш × В × Г) | 19 дюймов × 1U × 210 мм |
| Вес | Около 3,0 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём Mini-USB-B |
| Условия эксплуатации | |
| Температура | От +5 до +40 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
