KL1116VN
- Бренд: Aten
- Модель: KL1116VN
Модель ATEN KL1116VN представляет собой высоконадежный инструмент администрирования, предназначенный для защищенной работы с группой из 16 компьютеров. Управление осуществляется как с локальной консоли, так и дистанционно — через IP-сети и стандартный веб-обозреватель.

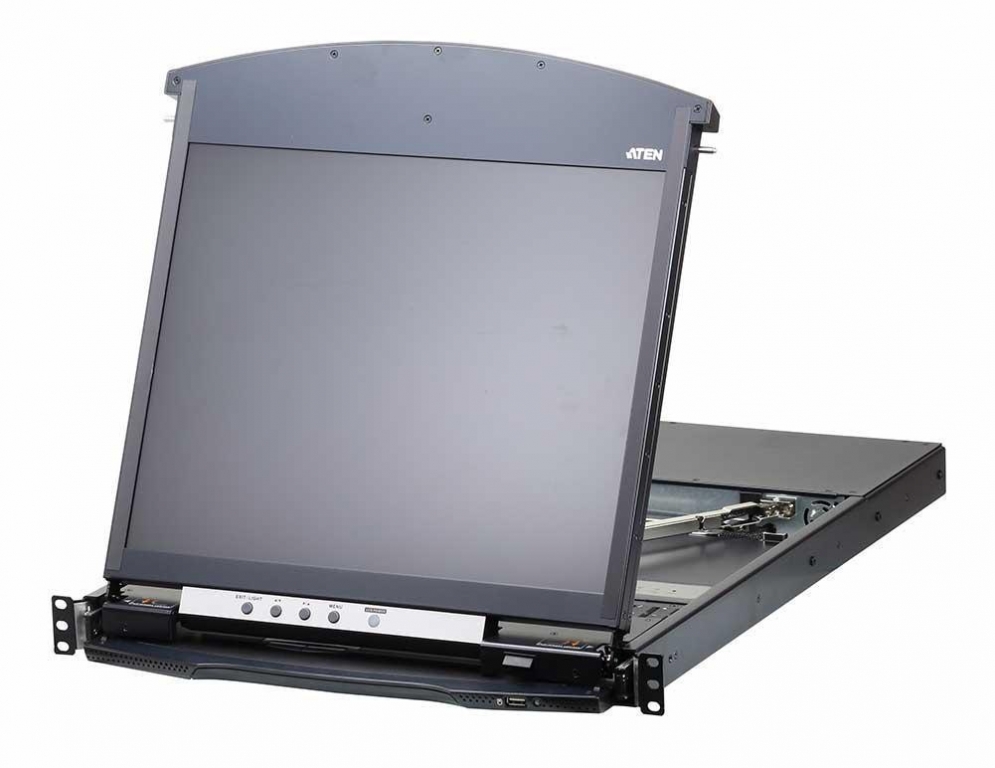

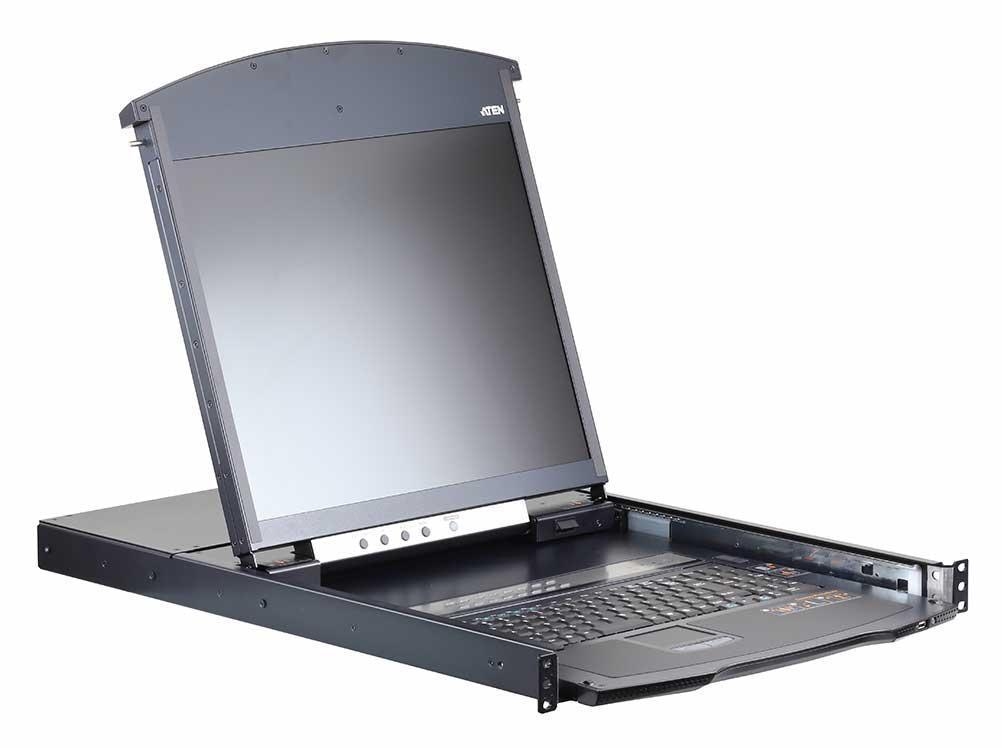

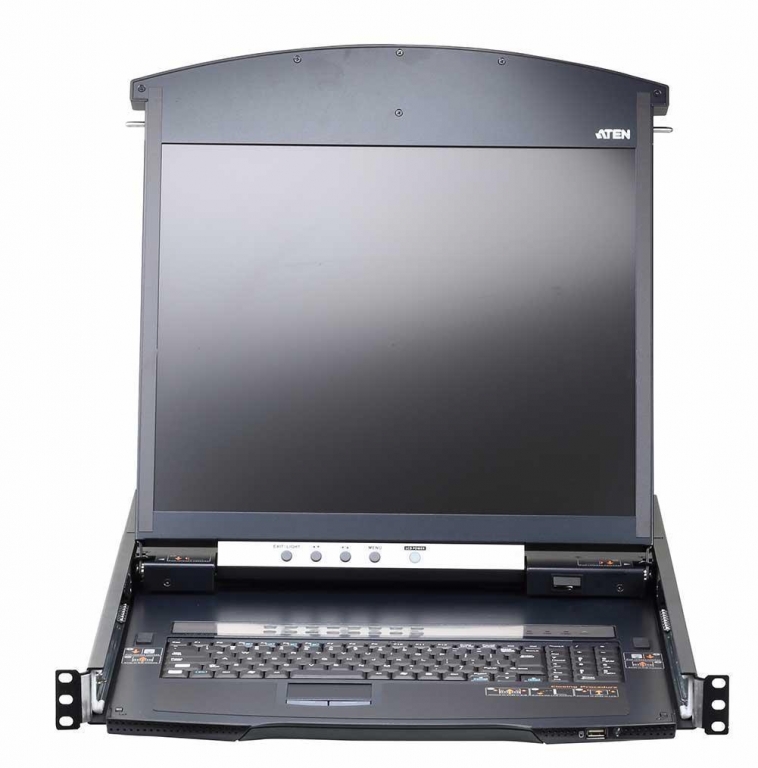

Данный 16-портовый KVM-коммутатор с возможностью удаленного доступа по IP комплектуется встроенным двухканальным ЖК-экраном. Устройство выполнено в форм-факторе с выдвижной 19-дюймовой панелью на светодиодной матрице, дополненной клавиатурой и тачпадом.
Оборудование серии KL1116VN дает операторам возможность локального и удаленного (через IP) управления дата-центром. Администрирование ведется непосредственно с консоли переключателя или через сеть с помощью браузера. Дополнительно предусмотрен внешний канал связи (out-of-band) с поддержкой модема для диагностики на уровне BIOS при отсутствии сетевого подключения.
Для эффективного контроля над инфраструктурой дата-центра эти IP KVM-устройства адаптированы для работы с блейд-серверами и модульными шасси. Среди реализованных решений — функция привязки питания (Power Association), позволяющая объединять порты KVM с розетками PDU ATEN, чтобы управлять электропитанием серверов через интерфейс самого коммутатора.
В арсенале KL1116VN — совместимость с системой видеозаписи сессий CCVSR (Control Center Video Session Recorder) и платформой централизованного контроля CC2000. Решение CC2000 дает администраторам тотальный контроль над территориально распределенными ЦОД и офисами, обеспечивая мониторинг всех сетевых компонентов, включая блейд-шасси, отдельные серверные модули и виртуальные машины. CCVSR, в свою очередь, фиксирует все манипуляции с серверами, производимые через KVM-коммутаторы. Любые действия — от настроек BIOS до загрузки ОС, установки приложений и системных конфигураций — сохраняются в защищенном видеоформате как неоспоримое доказательство.
Технология виртуальных носителей (Virtual Media) обеспечивает подключение USB-накопителей, жестких дисков и оптических приводов, расположенных на удаленных узлах. Это позволяет администраторам без затруднений переносить файлы, инсталлировать софт, инициировать обновления ОС и проводить диагностику по сети.
К числу расширенных возможностей данных KVM-over-IP коммутаторов также относятся: встроенная доска объявлений (Message Board), режим панельного массива (Panel Array Mode), технология синхронизации мыши Mouse DynaSync™, поддержка идентификаторов адаптеров (Adapter ID), а также защищенный доступ к последовательному управлению. Последний охватывает сетевое оборудование, UNIX-серверы, Linux-системы, Sun и прочие консоли с последовательным интерфейсом, избавляя от необходимости приобретения дорогостоящих ключей доступа.
Благодаря двум встроенным сетевым интерфейсам и возможности внешнего модемного подключения (внеполосный доступ) KVM-переключатели гарантируют круглосуточную доступность удаленного управления всеми серверными ресурсами.
Используя IP KVM от ATEN, ИТ-специалисты получают возможность администрировать серверные и ЦОД из любой точки, что сокращает командировочные расходы и время восстановления (MTTR), обеспечивая максимальную непрерывность работы сервисов дата-центра.
Особенности:
Производительность и видео:
- Высокая скорость передачи данных, оптимизированная для виртуальных сред.
- Поддержка видео высокого разрешения: до 1920×1200 (удаленно) и 1280×1024 (на встроенном экране).
- Встроенный криптографический модуль OpenSSL, соответствующий стандарту FIPS 140-2 Level 1.
- Графическое ускорение на базе FPGA.
Конструкция и подключение:

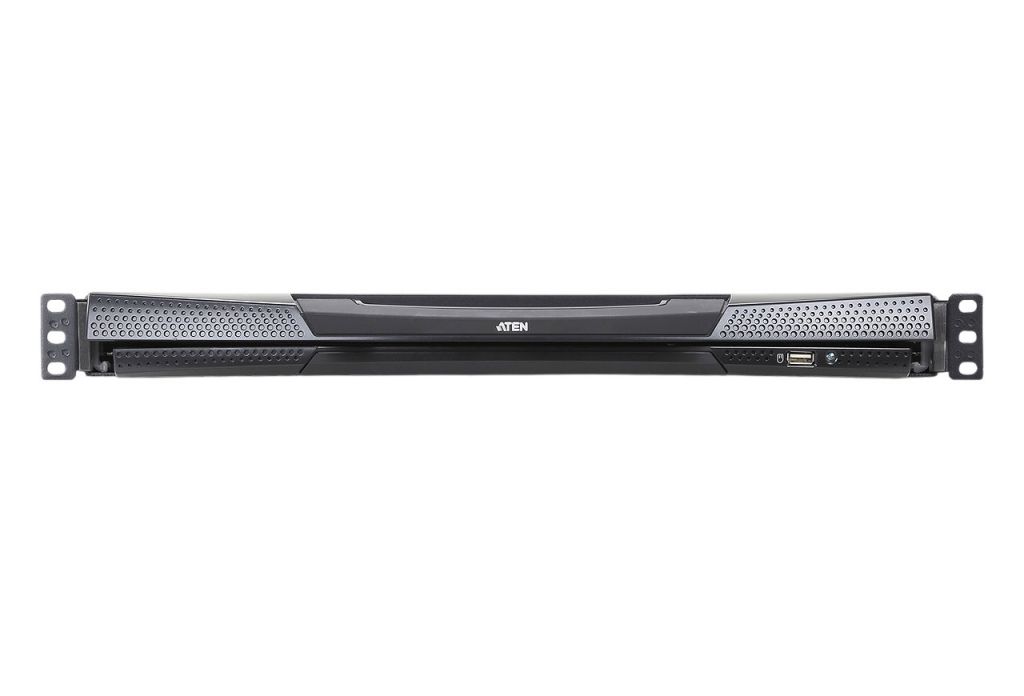

- Форм-фактор 1U с выдвижным корпусом: 19" ЖК-монитор отделяется от клавиатуры (Dual Rail) и поворачивается на 120°.
- Высокая плотность портов: до 16 подключений через разъемы RJ-45 (Cat 5e/6).
- Поддержка интерфейсов: PS/2, USB, Sun Legacy, последовательный порт (RS-232).
- Два гигабитных сетевых порта для резервирования или разделения трафика.
- Возможность каскадирования для управления до 256 серверами.
- Совместимость с блейд-серверами и мультиплатформенными средами (Windows, Linux, Mac, Sun).
Управление и доступ:
- Веб-интерфейс не требует установки Java; доступ через любые современные браузеры.
- Поддержка до 64 пользователей и 32 одновременных сеансов.
- Унифицированное управление с локальной консоли, через веб или клиентское ПО.
- Режим Panel Array™ для одновременного просмотра рабочих столов всех портов.
- Трансляция команд клавиатуры и мыши на все серверы.
- Удаленное управление блоками питания (PDU) и поддержка IPv6.
- Журналирование событий, уведомления через Email, SNMP и Syslog.
Безопасность:
- Внешняя аутентификация: RADIUS, LDAP, Active Directory.
- Шифрование соединения: TLS 1.2, RSA 2048-бит, настраиваемые алгоритмы (AES, 3DES и др.).
- Разграничение прав доступа по пользователям и группам.
- Фильтрация по IP и MAC-адресам.
- Поддержка смарт-карт и карт доступа (CAC).
Виртуальные функции:
- Виртуальные носители: работа с ISO-образами, USB-накопителями и оптическими приводами для установки ПО или диагностики.
- Доступ на уровне BIOS.
- Синхронизация курсора мыши (Mice DynaSync™) и настройка качества видео для экономии трафика.
- Экранная клавиатура и возможность масштабирования удаленного рабочего стола.
Характеристики:
| Компьютерные подключения | |
| Прямое подключение | 16 |
| Максимальное подключение | 256 (через каскадное подключение КВМ) |
| Подключения к консоли | |
| Локальный доступ | 1 |
| Удаленный доступ | 1 |
| Выбор порта | Экранное меню, клавиша быстрого вызова, кнопки передней панели |

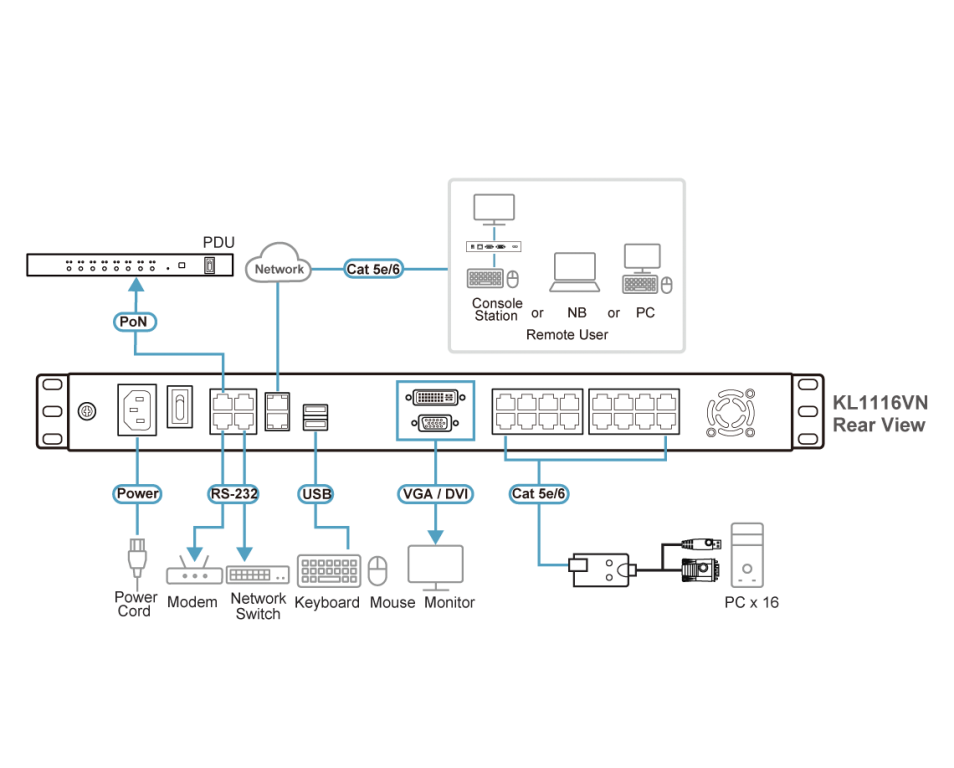

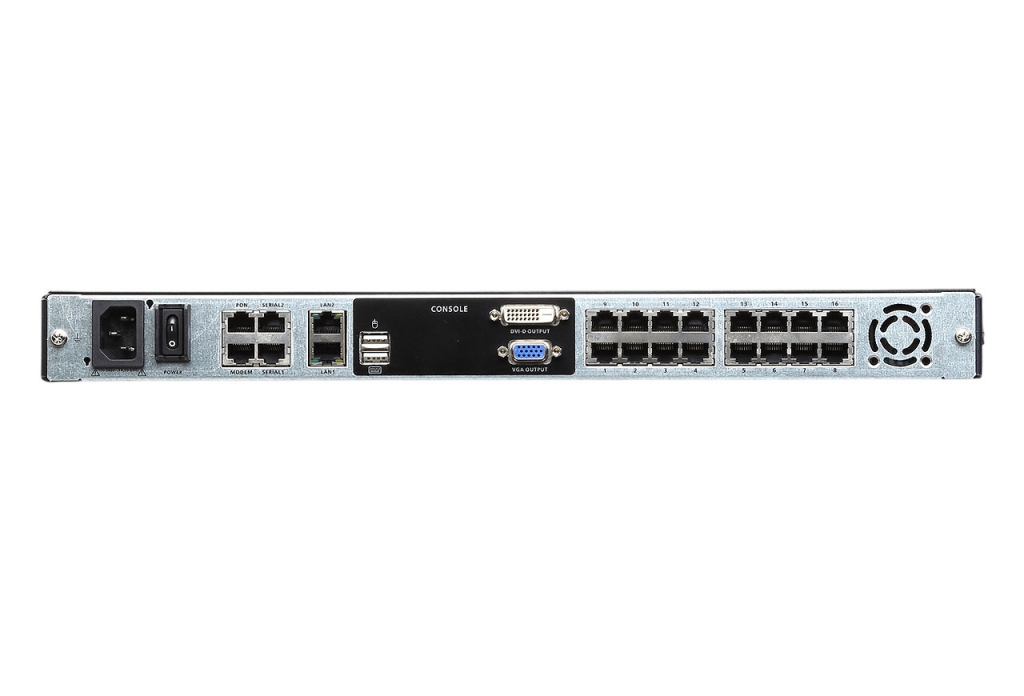

| Разъемы | |
| Порты консоли | 2 x разъема USB тип А (белый) 1 x разъем DVI-I (белый) 1 x разъем VGA (синий) |
| Порты КВМ | 16 x разъемов RJ-45 |
| Питание | 1 x разъем IEC 60320/C14 |
| Порт для подключения внешней мыши | 1 x разъем USB тип А (белый) |
| Порты локальной сети | 2 x разъема RJ-45 |
| Порт управления питанием | 1 x разъем RJ-45 |
| Модем | 1 x разъем RJ-45 |
| Последовательный порт | 2 x разъема RJ-45 |
| Органы управления | |
| Питание | 1 x переключатель |
| Питание ЖК-дисплея | 1 x кнопка |
| Настройка параметров ЖК-дисплея | 4 x кнопки |
| Выбор порта | 16 x кнопок |
| Сброс параметров | 1 x полуутопленная кнопка |
| Светодиодные индикаторы | |
| В сети | 16 (зеленый) |
| Выбран | 16 (оранжевый) |
| Питание | 1 (синий) |
| Блокировка | 1 x Цифровой блок (зеленый) 1 x Верхний регистр (зеленый) 1 x Прокрутка (зеленый) |
| Скорость сети 10/100/1000 Мбит/с | 2 порта: 10 Мбит (оранжевый) 100 Мбит (оранжевый + зеленый) 1000 Мбит (зеленый) |
| Питание ЖК-дисплея | 1 (оранжевый) |
| Эмуляция | |
| Клавиатура / Мышь | PS/2; USB |
| Видео | |
| Видео (локальное) | 1280 x 1024 при 75 Гц; DDC2B |
| Видео (удаленное) | 1920 x 1200 при 60 Гц; DDC2B |
| Интервал опроса | 1–255 сек. |
| Электропитание | |
| Номинальная входная мощность | 100–240 В переменного тока; 50–60 Гц; 1 А |
| Энергопотребление | 110 В / 32.1 Вт; 220 В / 32.4 Вт |
| Температура и влажность | |
| Рабочая температура | 0 – 40 °C |
| Температура хранения | -20 – 60 °C |
| Влажность | 0–80% относительная влажность без конденсата |
| Физические характеристики | |
| Корпус | Металлический |
| Масса | 15.28 кг |
| Размеры (Д × Ш × В) | 48.00 × 70.12 × 4.40 см |
| Характеристики дисплея | |
| Размер экрана | 19" |
| Время отклика | 5 мс |
| Угол обзора | 170° (по горизонтали), 160° (по вертикали) |
| Шаг пикселя | 0.294 мм × 0.294 мм |
| Поддержка цвета | 16.7 млн цветов |
| Коэффициент контрастности | 1000:1 |
| Яркость | 250 кд/м² |
