PT-571
- Бренд: Kramer Electronics
- Модель: PT-571

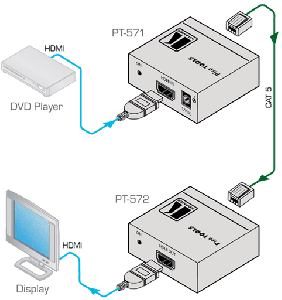

Kramer PT-571 представляет собой профессиональный трансмиттер, предназначенный для организации передачи цифрового видеосигнала интерфейса HDMI через инфраструктуру на основе витой пары. Для полноценной работы системы необходимо использование парного приемного устройства PT-572: передатчик конвертирует исходный поток в формат, адаптированный для транспортировки по сетевым кабелям, а приемник осуществляет обратную декодировку. Пропускная способность канала связи достигает 1.65 Гбит/с, что гарантирует стабильную работу с телевизорами и мониторами высокой четкости класса HDTV. Оборудование полностью поддерживает спецификацию HDMI версии 1.3 и протокол защиты цифрового контента HDCP.
Максимальная дальность передачи сигнала зависит от нескольких факторов: разрешения видеопотока, характеристик графического адаптера источника и качества кабельной продукции. Для получения наилучших результатов производитель рекомендует применять экранированные кабели собственной линейки: BC-DGKat524, BC-DGKat623 либо BC-DGKat723. При разрешении 1080i длина линии может составлять до 90 метров для категорий 5 и 6, и увеличиваться до 100 метров для категории 7. В режиме Full HD 1080p показатели дистанции следующие: 30 метров для Cat5e, 70 метров для Cat6 и 90 метров для Cat7. При монтаже с использованием аналогов сторонних брендов заявленные максимальные значения могут сокращаться.
Важной особенностью модели является прозрачность прохождения данных EDID, что упрощает автоматическое согласование параметров между источником изображения и дисплеем. Для визуального контроля работы предусмотрена трехцветная светодиодная индикация: красный свет сигнализирует о подаче электропитания, оранжевый подтверждает соединение с выходным портом, а желтый загорается при наличии подключения и активного входного сигнала.
Устройство оснащено фирменной технологией Power Connect™, позволяющей организовать питание приемника непосредственно от передатчика через тот же кабель витой пары, который передает видеосигнал. Это существенно упрощает инсталляцию и снижает количество необходимых электрических розеток. Корпус выполнен в компактном форм-факторе Kramer Pico TOOLS™, что позволяет размещать оборудование в ограниченном пространстве. Модель PT-571 является прямой заменой устаревшего устройства TP-551N, предлагая улучшенные характеристики и надежность.
Особенности:
- максимальная скорость передачи данных 1,65 Гбит/с
- совместимость с HDTV
- соответствие стандартам HDCP и HDMI 1.3
- максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуются экранированные кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, при использовании которых длина линии составляет соответственно до 90, 90 и 100 м при разрешении 1080i, и до 30, 70 и 90 м при 1080p. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
- прозрачность для сигнала EDID
- цветовая светодиодная индикация состояния - красный цвет при включении питания, оранжевый при подключении выхода, желтый при подключении выхода и подаче входного сигнала
- система Power Connect™ - приемник получает питание от передатчика по тому же кабелю на витой паре, по которому передается сигнал
- малогабаритный корпус Kramer Pico TOOLS™
- заменяет TP-551N
Характеристики:

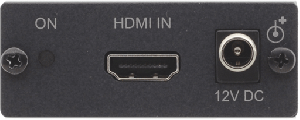

| Входы | 1 - HDMI, тип "А" (розетка) |

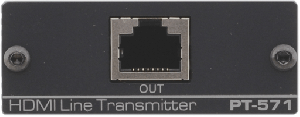

| Выходы | 1 - витая пара, разъем RJ-45 (розетка) |
| Полоса пропускания | до 1,65 Гбит/с на графический канал |
| Соответствие стандарту HDMI | поддержка HDMI 1.3 и HDCP |
| Питание | =12 В, 250 мА (в сумме передатчик и приемник) |
| Габаритные размеры (Ш х Г х В) | 6,2 х 5,2 х 2,4 см |
| Масса | 0,14 кг |
| В комплекте | источник питания |
Применение
- конференц-залы и учебные комнаты
- презентационные системы
- распределение сигналов, домашние кинотеатры
