RB-VHDA8
- Бренд: Sonifex
- Модель: RB-VHDA8
Модель RB-VHDA8 представляет собой многоканальный усилитель-распределитель цифрового видеосигнала, спроектированный для стабильной работы в трансляционных, студийных и постпродакшн-инфраструктурах. Аппарат оснащён восемью независимыми SDI-выходами, что позволяет принимать один входной поток и параллельно транслировать его на несколько приёмных узлов без потери синхронизации и качества картинки. Встроенная логика автоматически детектирует формат входящего сигнала, выполняет аппаратную ресинхронизацию и эквализацию, обеспечивая чистую передачу данных по коаксиальной линии на дистанции до 100 метров для HD-разрешений и до 350 метров для SD-форматов.
Оборудование полностью поддерживает актуальную линейку стандартов Serial Digital Interface, включая 3G-SDI, HD-SDI и SD-SDI. Устройство сохраняет совместимость с аналоговыми видеосистемами PAL и NTSC, а также обеспечивает работу с цифровыми разрешениями вплоть до 1080p при частоте обновления 60 Гц, что упрощает интеграцию в гетерогенные вещательные комплексы. Каждый из восьми каналов оборудован выделенным буфером с независимой схемой управления. Такая архитектура изолирует потенциальные сбои на одном порте, предотвращая каскадные отказы и существенно повышая общую отказоустойчивость видеотракта.
Конструкция предусматривает гибкую схему электропитания: модуль функционирует как от стандартной сети переменного тока, так и от внешнего источника постоянного напряжения 12 В, что делает его оптимальным решением для мобильных телевизионных станций и выездных производств. Реализована схема автоматического резервирования: при одновременном подключении AC и DC источников система динамически переключается на линию с более высоким напряжением, гарантируя непрерывную работу оборудования даже при нестабильном энергоснабжении. RB-VHDA8 сочетает высокую пропускную способность, модульную надёжность и универсальность подключения, оставаясь востребованным компонентом для организации профессиональных видеотрансляций.
Особенности:
Поддерживается полный спектр 3G, SD и HD стандартов, позволяя распределять PAL и NTSC сигналы с разрешением до 1080p @ 60 Гц. Каждый выход обладает индивидуальным буфером с отдельным управлением для большей надежности. Помимо питания от переменного тока, блок также поддерживает питание от 12В постоянного тока, для использования, например, в передвижных вещательных станциях.
Оба типа питания могут использоваться для обеспечения двойного резервного питания, смотря где напряжение будет выше.
Характеристики:
| Стандарты | |
| Поддерживаемые стандарты |
¹ Другие уровни идут без синхронизации ² Только для неинвертированных выходов |
| Полное сопротивление | 75 Ом (предельное) |
| Выравнивание |
|
| Частота передачи данных | Поддержка: 143, 270, 1483,5, 1485, 2967 и 2970 Мбит/с Пропускается, но не синхронизируется: 177, 360 и 540 Мбит/с |
| Синхронизация и выравнивание | Автоматически |
| Разрешение | Автоматически |
| Обратные потери (потери на отражение) | > 15 дБ на 1500 МГц |
| Разброс от среднего времени прохождения пакета | < 0,2 UI |
| Выходной уровень | 800 мВ ± 10% |
| Индикаторы на передней панели | |
| Индикатор питания | Жёлтый — питание включено Красный — обнаружение входящего сигнала SDI |

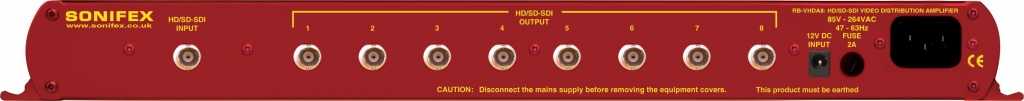

| Разъемы на задней панели | |
| HD/SD-SDI видео-вход | 1 × BNC (несимметричный) |
| HD/SD-SDI видео-выходы | 8 × BNC (несимметричный) |
| Питание от переменного тока | Универсальный фильтр IEC, бесступенчатый 85-264 В, 47-63 Гц, плавкий предохранитель |
| Номинальный ток плавкого предохранителя | 2A 20 × 5 мм |
| Питание постоянным током | 12 В, 300 мА макс., разъем 2,5 мм |
| Физические характеристики | |
| Размеры прибора | 48 см (Ш) × 10,8 см (Д) × 4,3 см (В) (1U) |
| Размеры упаковки | 58,5 см (Ш) × 22,5 см (Д) × 7 см (В) |
| Вес | Нетто: 1,3 кг / Брутто: 1,9 кг |
