Промышленная автоматизация очистки сточных вод с применением KVM-решений от Guntermann & Drunk

Промышленная автоматизация очистки сточных вод с применением KVM-решений от Guntermann & Drunk

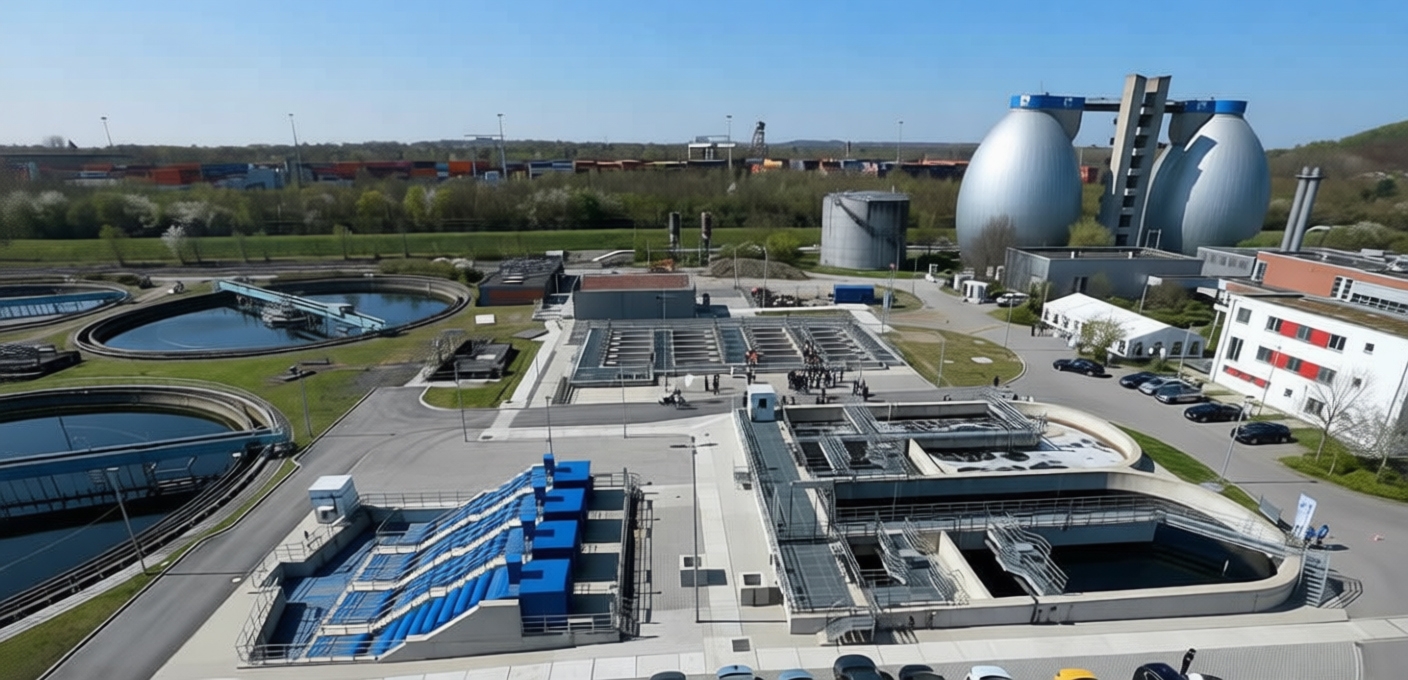

Конурбации – городские агломерации между немецкими городами Дуйсбург, Дортмунд и Мюнстер расположены в одном из самых густонаселенных районов Европы. Ежедневно пять миллионов человек, проживающих в этом районе, не задумываясь, используют воду в своих домохозяйствах и на работе, полагаясь при этом на хорошо функционирующую систему очистки сточных вод. Все это стало возможно благодаря тому, что уже более ста лет две государственные немецкие водохозяйственные компании Emschergenossenschaft и Lippeverband, объединенные в корпорацию EGLV, эффективно управляют вверенным им водным хозяйством.



Чтобы следить одновременно за всеми 750 действующими объектами с инженерным оборудованием и управлять ими, новая штаб-квартира EGLV, расположенная в городе Боттроп, применяет решения, основанные на KVM-оборудовании Guntermann & Drunk.



Рурская область, самый густонаселенный регион Германии, известна своей активной добычей полезных ископаемых, что в свое время привело к естественному проседанию грунта в значительной части региона. Таким образом, многие участки суши сегодня расположены ниже уровня воды рек Липпе и Эмшер. Сглаживание этих неровностей рельефа потребовало строительства высоких дамб. Из-за этих условий, в Рурском районе незаменимо использование надежных насосных станций.



Для централизованного мониторинга этих насосных станций, а также других действующих объектов, таких как: ливневые и канализационные очистные сооружения, руководством корпорации EGLV было принято решение построить новый центр оперативного мониторинга и управления водным хозяйством в Боттропе. В качестве поставщика решений для удаленного управления и мониторинга оборудования насосных станций была выбрана продукция немецкого поставщика KVM-оборудования Guntermann & Drunk.



Из инженерного заключения EGLV: «Технологическая и техническая поддержка специалистов G&D во время установки KVM-систем была оказана на должном уровне».



Решение и его техническая реализация

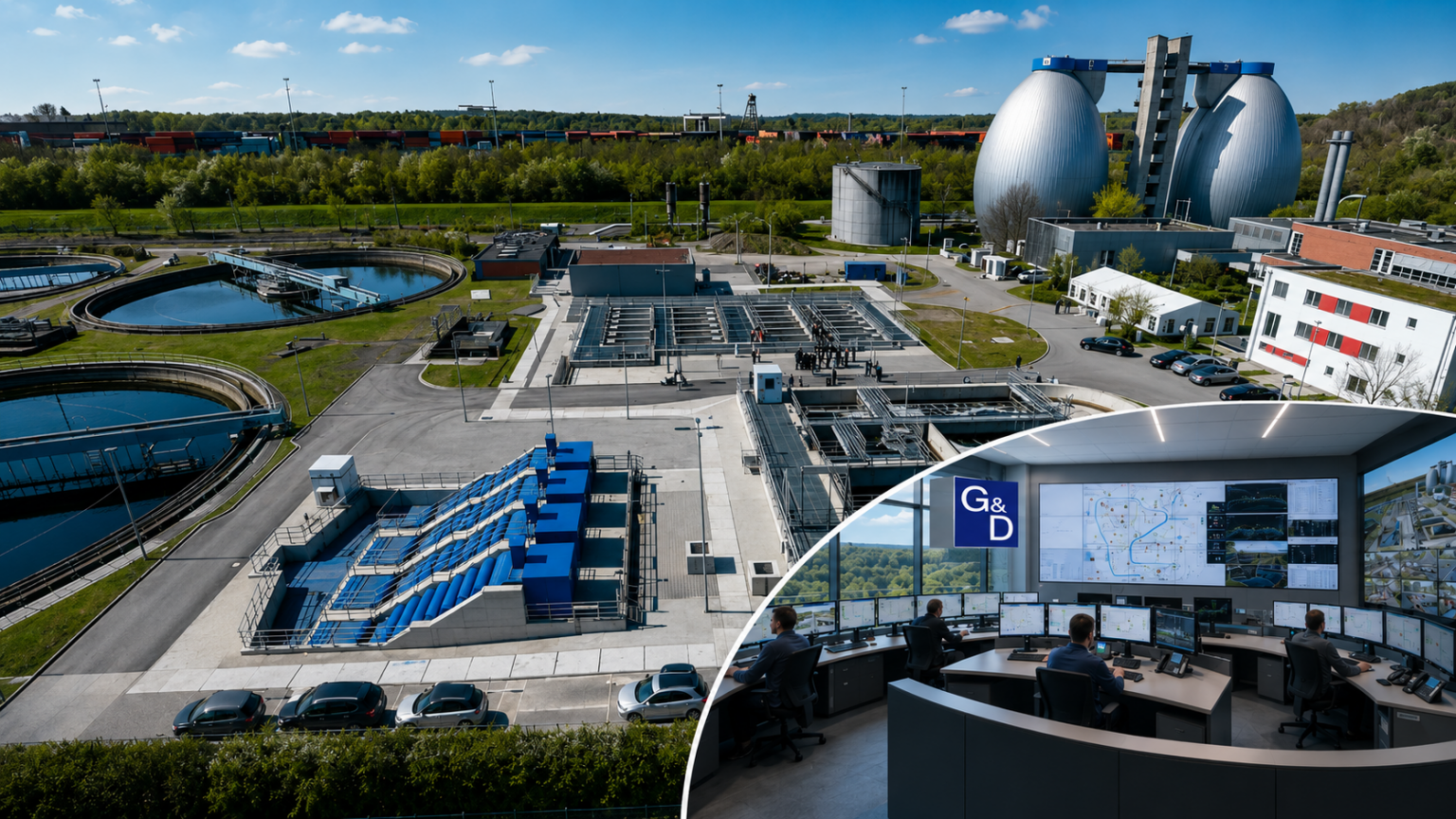

Как только вы войдете в новый центр мониторинга, вам сразу бросится в глаза бесчисленная вереница мониторов и больших экранов. В диспетчерской расположены три современных рабочих места с десятью мониторами и несколько больших экранов мониторинга. Здесь осуществляется централизованное управление всеми операционными системами EGLV. Мониторинг объектов происходит в режиме 24/7, а каждый день в центр мониторинга поступает до 180 000 отчетов о работе оборудования.




Чтобы сделать работу сотрудников диспетчерской максимально простой, интуитивно понятной и удобной, компьютеры удаленно размещены в центральной серверной комнате. Отсюда с помощью матричного KVM-коммутатора DVICenter DP64 их интерфейсные сигналы поступают в диспетчерскую и обратно. Таким образом, все три рабочих места имеют доступ к каждому из компьютеров, работающих в серверной комнате. С помощью пользовательских модулей DVI-CON команда диспетчеров EGLV имеет возможность управлять удаленными компьютерами так, как если бы они находились непосредственно под их столами.



Функция TradeSwitch и коммутация CrossDisplay обеспечивают глубокую интегрированность рабочей станции в систему управления

Рабочая станция с несколькими мониторами в центре оперативного мониторинга



Благодаря функции матричной KVM-коммутации TradeSwitch, диспетчеры EGLV получили возможность управлять множеством компьютеров с отображением сигналов на соответствующих им мониторах и использованием всего одной пары: клавиатура-мышь. Переключение между управляемыми компьютерами осуществляется с помощью «горячих» клавиш.




Ккоммутация CrossDisplay также помогает автоматически переключать фокус клавиатуры и мыши при перемещении пользователем курсора с активного на неактивный монитор методом простого движения «через край монитора». Светодиоды наглядно помогают оператору сориентироваться, каким именно компьютером он управляет в данный момент. Большие экраны мониторига также интегрированы в схему коммутации CrossDisplay.



Оптимизация командной работы

Принцип работы функции Push-Get



Для оптимизации совместной работы в диспетчерской операторы EGLV зачастую применяют функцию Push-Get, реализуемую с помощью матричного коммутатора DVICenter. Благодаря этой функции пользователи могут «перебросить» содержимое экрана на дисплей другой консоли или принудительно переключать поток вещания с другого монитора на свой. Этот бывает очень удобно, например, для отображения содержимого экрана мониторинга на одном из мониторов рабочей станции. Применяя эту функцию, операторы диспетчерской также могут совместно работать над решением проблем.


«Такие события, как наводнения, теперь могут быть сразу обработаны целой командой специалистов. Это происходит, благодаря тому, что один объект может отображаться одновременно на всех трех рабочих станциях. В чрезвычайной ситуации все необходимые сотрудники станции очистки сточных вод могут получить доступ к системам мониторинга операций», – резюмирует эту возможность Кристиан Штратманн, руководитель отдела связей Emschergenossenschaft и Lippeverband.


Предоставляемый функционал решений от Guntermann & Drunk уже сейчас значительно облегчает повседневную работу персонала EGLV. Но у менеджмента EGLV есть планы и на дальнейшее расширение инфраструктуры. На следующем этапе они планируют использовать технологию SNMP для мониторинга своих инженерных систем, чтобы на все 100% быть уверенными, что все до одной KVM-устройства работают должным образом. Контролируемые значения отправляются как ловушка SNMP для получения этих данных специалистами EGLV по информационным технологиям. Технические специалисты могут использовать для запроса значений запросы SNMP-GET и, таким образом, контролировать состояние системы KVM-устройств и подключенных к ним периферийных компонентов.


Комментарий ИТ-специалиста EGLV: «Надежность была и остается для нас чрезвычайно важным фактором при выборе оборудования. Вот почему решения от G&D стали для нас идеальным выбором».



Серверная комната – удобно организованное и кондиционируемое помещение для компьютерной техники

DVICenter DP64 размещается в кондиционируемой серверной комнате



Благодаря внедрению KVM-устройств G&D серверные комнаты EGLV выглядят аккуратно, грамотно спроектированными инженерными конструкциями. При их планировке все внимание было сосредоточено на создании оптимальных условий для компьютерного оборудования, поскольку мощные процессоры выделяют много тепла, требуют интенсивного охлаждения и удобного доступа для обслуживания техники.


В серверной стойке размещены матричный коммутатор DVICenter DP64, несколько KVM-передатчиков, а также три устройства MultiPower для обеспечения централизованного электропитания KVM-модулей. По кабелям Cat. X сигналы поступают от компьютера в диспетчерскую. Разумеется, для реализации такого проекта, как центр оперативного мониторинга в Боттропе, требовалась очень немаленькая длина кабелей – в данном случае это 450 километров суммарной длины – расстояние, эквивалентное дистанции между немецкими городами Гамбург и Бонн.



Перспективы на будущее



Сегодня едва ли можно представить себе хотя бы один день без сообщений СМИ об экстремальных погодных явлениях в тех или иных областях. Поэтому EGLV, безусловно, готовится к возможным столкновениям с многочисленными метеорологическими проблемами в будущем. Кроме того, Emschergenossenschaft в настоящее время работает над ренатурализацией реки Эмшер с целью ее восстановления и превращения в практически первозданную, естественную водную артерию. Для этой цели будут построены новые канализационные туннели и насосные станции, чтобы в будущем сточные воды региона можно было утилизировать под землей. И эти насосные станции также будут контролироваться из центральной диспетчерской в ​​Ботропе.



Ключевые факты проекта EGLV


Заказчик

Корпорация Emschergenossenschaft и Lippeverband (EGLV) – ассоциация двух государственных предприятий Германии по управлению водными ресурсами, крупнейшая немецкая компания по очистке сточных вод и оператор очистных сооружений.

Задача

Обеспечить бесперебойный мониторинг 750 объектов в одном месте в режиме 24/7.Соблюсти высокие требования в отношении безопасности и производительности.

Используемое оборудование Guntermann & Drunk



  • Матричные коммутаторы DVICenter DP64
  • KVM-передатчики DVI-CPU-UC
  • Расширительные модули DVI-Fiberlink
  • KVM-приемники DVI-CON
  • Светодиоды TradeSwitch
  • Центральный управляемый источник питания MultiPower
  • Программируемые устройства ввода


Результаты и преимущества решения



  • Реализованная концепция центра комплексного мониторинга операций
  • Грамотно организованные рабочие места диспетчеров без необходимости использования множества пар: клавиа-мышь
  • Оптимизированная командная работа операторов
  • Разграниченное управление правами для разных групп сотрудников
  • Корректно оборудованная и кондиционируемая серверная комната




По вопросам приобретения оборудования обращайтесь в компанию "Видео Медиа Групп" по телефону: +7 (495) 642 87 75 или электронной почте: sales@vmgcompany.ru
