SD-7108
- Бренд: Kramer Electronics
- Модель: SD-7108

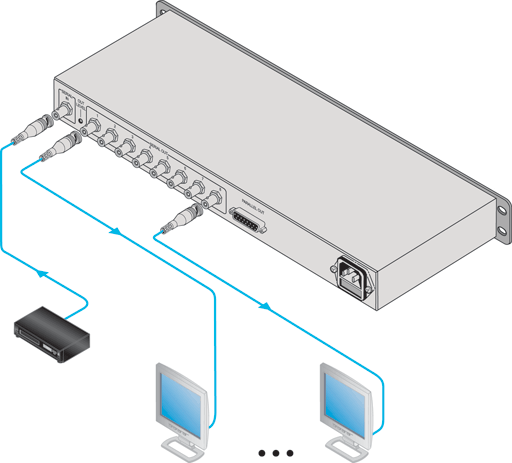

SD-7108 - многоформатный усилитель-распределитель 1:8 последовательных видеосигналов. Он не нуждается в подстройке, имеет устойчивую АЧХ и функцию перетактирования на выходах, что позволяет ему формировать 8 последовательных цифровых выходных сигналов с низким уровнем джиттера. Кроме того, в нем предусмотрен параллельный выход с перетактированием (уровень ECL). Устройство позволяет автоматически компенсировать потери сигнала в коаксиальном кабеле 75 Ом. Распознаются любые сигналы в форматах 4fsc PAL, 4fsc NTSC, компонентные сигналы 4:2:2, а также широкоформатные сигналы 16:9 для ТВЧ (телевидения высокой четкости). Светодиоды на лицевой панели обеспечивают индикацию распознаваемого стандарта. Уровень выходного последовательного видеосигнала регулируется. Светодиод CARRIER индицирует обнаружение сигнала на входе, а светодиод SYNC показывает наличие горизонтальной синхронизации. SD-7108 позволяет работать с 10-битовыми и 8-битовыми видеосигналами, автоматически распознавая длину слова.
Характеристики:

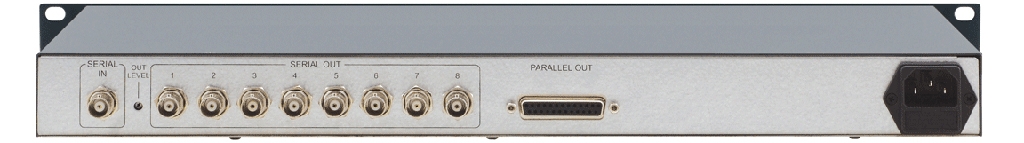

| Входы | 1 SDI (SMPTE 259M), 75 Ом, разъем BNC |
| Выходы | последовательный: 8 SDI (SMPTE 259М), перетактирование, 75 Ом, разъемы BNC, с регулировкой амплитуды; параллельный: выход ECL уровня, разъем DB-25F |
| Компенсация потерь сигнала и перетактирование | автоматически, не менее чем до 30 дБ в кабелях |
| Распознавание видеоформата | автоматическое, 8- или 10-битное слово, в соответствии с форматом входного сигнала |
| Стандарты | 4fsc PAL, 4fsc NTSC, 4:2:2 (525/625 строк), широкоформатный 360 Мб/с (525/625 строк) |
| Источник питания | ~230 В, 50/60 Гц, 14 ВА |
| Масса | Около 2,5 кг |
| Габариты (Ш * Г * В) | 19” x 7” x 1U; устанавливается в стандартную 19” стойку |
| Аксессуары | Сетевой шнур |
Применение
- Вещательные студии (работа в эфире)
- Цифровые (SDI) студии
