TP-10
- Бренд: Kramer Electronics
- Модель: TP-10
Устройство Kramer TP-10 представляет собой специализированный приемный модуль, предназначенный для организации протяженных линий передачи мультимедийных данных. Данный аппарат функционирует в связке с передатчиком модели TP-9, обеспечивая качественную трансляцию сигналов через стандартную кабельную инфраструктуру на базе витой пары.
Основные возможности и совместимость Комплекс решает задачу расширения дистанции между источником контента и дисплеем или аудиосистемой. Передатчик кодирует сигналы для транспортировки по сетевому кабелю, а приемник TP-10 осуществляет их декодирование и восстановление исходной формы. Система поддерживает работу с различными форматами видеосигналов, включая композитное видео и стандарт S-Video. В части аудиосопровождения реализована универсальность: возможна передача как аналогового небалансированного стереозвука, так и цифрового потока формата S/PDIF.
Инфраструктура подключения Для соединения передатчика и приемника используется распространенная неэкранированная витая пара (UTP), соответствующая категории 5 и выше. Коммутация осуществляется через стандартные разъемы RJ-45, что упрощает монтаж и интеграцию в существующие кабельные трассы. Максимальная длина линии связи достигает 100 метров, что позволяет гибко планировать размещение оборудования в помещениях большой площади без потери качества картинки и звука.

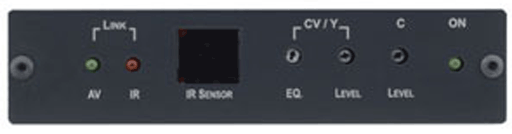

Технические характеристики и настройка Аппаратная часть устройства обеспечивает широкую полосу пропускания, превышающую показатель 70 МГц (уровень затухания -3 дБ), что гарантирует высокую четкость передаваемого изображения. Для адаптации под конкретные условия прокладки кабеля на корпусе приемника предусмотрены регуляторы. С их помощью пользователь может корректировать уровень сигнала и компенсировать частотные характеристики линии (АЧХ), минимизируя искажения на длинных дистанциях.
Управление и эргономика Важной особенностью системы является встроенная функция инфракрасного повторителя. Приемный модуль TP-10 оснащен сенсором для улавливания команд пульта ДУ, которые затем транслируются на передатчик. В свою очередь, модель TP-9 располагает двумя портами для подключения внешних ИК-излучателей, позволяя управлять источником сигнала удаленно.
Оба устройства выполнены в малогабаритных корпусах и относятся к линейке Kramer TOOLS™. Эта серия характеризуется оптимальным соотношением цены и качества, предлагая надежные компактные приборы для профессиональных и инсталляционных задач.
Особенности:
- полоса пропускания более 70 МГц (-3 дБ)
- работа с цифровым S/PDIF и аналоговым звуком
- инфракрасный повторитель — два выхода на ИК-излучатели у TP-9 и ИК-приемник у TP-10
- разъемы для подключения витой пары — RJ-45
- длина линии передачи — до 100 м
- кабель — UTP (неэкранированная витая пара), например, категории 5
- регуляторы уровня и компенсации АЧХ кабеля (TP-10)
- малогабаритный корпус. Приемник и передатчик входят в серию компактных, высококачественных и недорогих приборов Kramer TOOLS™.
Характеристики:

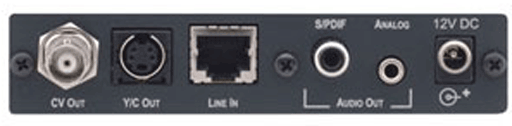

| Входы: | Витая пара (1 вх.): экранированный разъем RJ-45 |
| Выходы: | Композитный видеосигнал (1 вых.): 1 В, 75 Ом, разъем BNC YC (1 вых.): 1 В (Y), 0,3 В (C), 75 Ом, разъем мини-DIN; S/PDIF (1 вых.), разъем RCA; Аналоговый аудиосигнал (1 вых.): <8 dBu, 3,5-мм аудиорозетка |
| Полоса пропускания сигнала на уровне –3 дБ: | >70 МГц |
| Максимальный размах выходного видеосигнала: | 2,6 В |
| Дифференциальная фаза: | 0,09° |
| Дифференциальное усиление: | <0,05% |
| Отношение сигнал/шум: | 81 дБ |
| Нелинейность: | <0,05% |
| Источник питания: | =12 В, 95 мА |
| Масса: | 0,3 кг |
| Габариты: | 12 см х 6,95 см х 2,76 см |
| Опции: | 15- и 20-метровый кабель-удлинитель ИК-излучателя |
