TP-145
- Бренд: Kramer Electronics
- Модель: TP-145

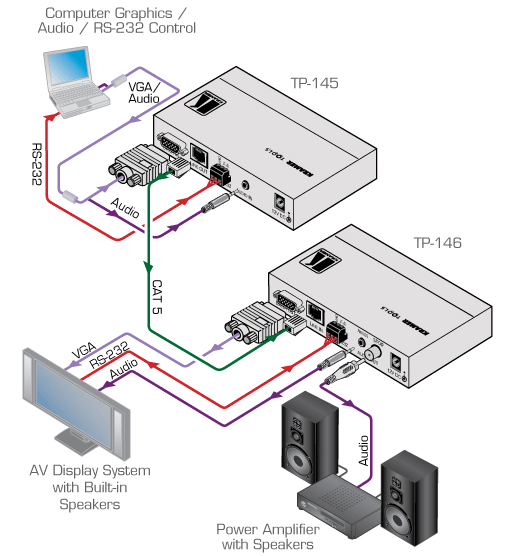

Модель TP-145 — это профессиональный трансмиттер, предназначенный для организации надежных мультимедийных линий связи на базе стандартной витой пары. Устройство выполняет преобразование компьютерного графического видеосигнала, стереофонического аудио и двунаправленных данных интерфейса RS-232 в формат, оптимизированный для передачи по кабелям категории 5e/6. В паре с приемником TP-146 система обеспечивает обратную конвертацию с выдачей исходного видеосигнала и цифрового аудио в формате S/PDIF, что делает решение востребованным в инсталляциях любого масштаба — от переговорных комнат до крупных конференц-залов.
Высокое качество изображения и интеллектуальная синхронизация Трансмиттер поддерживает разрешение до WUXGA и Full HD 1080p, гарантируя детализированную и четкую картинку без артефактов. Полная совместимость со стандартами HDTV позволяет интегрировать устройство в современные системы отображения. Ключевая особенность модели — функция считывания и сохранения EDID-данных от подключаемого дисплея. Это обеспечивает автоматическую оптимизацию выходных параметров источника сигнала под возможности монитора или проектора, исключая проблемы с отображением и упрощая процесс ввода оборудования в эксплуатацию.
Расширенные коммуникационные возможности Помимо видеоканала, TP-145 передает стереоаудио и обеспечивает прозрачный двунаправленный обмен данными через интерфейс RS-232. Технология RS-232 Connect™ позволяет транслировать управляющие команды (сигналы RxD/TxD) параллельно с видеопотоком, не создавая взаимных помех. Это дает возможность централизованно контролировать проекционное оборудование, матричные коммутаторы и другие периферийные устройства, расположенные на удалении от источника сигнала.
Дальность передачи и гибкая система питания Устройство поддерживает передачу данных на расстояние до 200 метров при сохранении высокого качества сигнала. Фактическая максимальная дистанция зависит от используемого кабеля и разрешения видеосигнала — при оптимальных условиях возможно увеличение протяженности линии. Для подключения применяется стандартный разъем RJ-45. Технология Power Connect™ существенно упрощает инфраструктуру электропитания: достаточно подключить к сети только одно устройство из пары передатчик-приемник. Второе устройство может получать питание дистанционно по тому же кабелю витой пары, если длина линии не превышает 50 метров.
Эргономичный дизайн и надежность Корпус выполнен в фирменном стиле Kramer TOOLS™: компактные габариты и продуманная конструкция позволяют размещать передатчик в стесненных условиях — за монитором, в инсталляционных коробах или на монтажных рейках. Надежное исполнение гарантирует стабильную работу оборудования в режиме 24/7.
Особенности:
- максимальное разрешение WUXGA и 1080p
- совместимость с HDTV
- система Power Connect™ - передача питания одному из устройств по кабелю на витой паре (длина кабеля до 50 м)
- считывание и сохранение EDID из устройства отображения
- разъемы для подключения витой пары - RJ-45
- дальность передачи до 200 м, в зависимости от разрешения изображения и применяемого кабеля возможна передача и на большие расстояния
- система RS-232 Connect™ - прибор, не мешая передаче видеосигнала, позволяет передавать команды интерфейса RS-232 по витой паре
- компактный корпус Kramer TOOLS™
Характеристики:
| Входы | 1- VGA, разъем D-sub HD-15, розетка |
| 1- аудио стерео, разъем 3,5 мм mini jack розетка | |
| Выходы | 1- витая пара, разъем RJ-45 розетка |
| 1- полнодуплексный RS-232, разъем DB-9 розетка | |
| Разрешение | до UXGA (1920x1200) |
| Полоса пропускания | аудиосигнал 20 Гц - 20 кГц (0,5 дБ) |
| Отношение сигнал/шум | аудиосигнал лучше -80 дБ |
| Общий коэффициент передачи | аудиосигнал аналоговый-аналоговый 0 дБ, аналоговый-SPDIF -12 дБ полной шкалы |
| Связь | по переменному току |
| Коэффициент гармоник + шум | аудиосигнал <0,01% |
| Регулировки | кнопка считывания EDID |
| Индикация | статус EDID, питания |
| Питание | =12 В, 180 мА |
| Габаритные размеры (Ш х Г х В) | 12,1 x 7,2 x 2,4 см |
| Масса | 0,18 кг |
В комплекте:
- передатчик
- источник питания
Применение
- презентационные и мультимедийные установки
- передача видеографики на большие расстояния в школах, больницах, в магазинах и охранных системах
