TP-46N
- Бренд: Kramer Electronics
- Модель: TP-46N
Kramer TP-46N – профессиональный приемник мультимедийных сигналов по витой паре

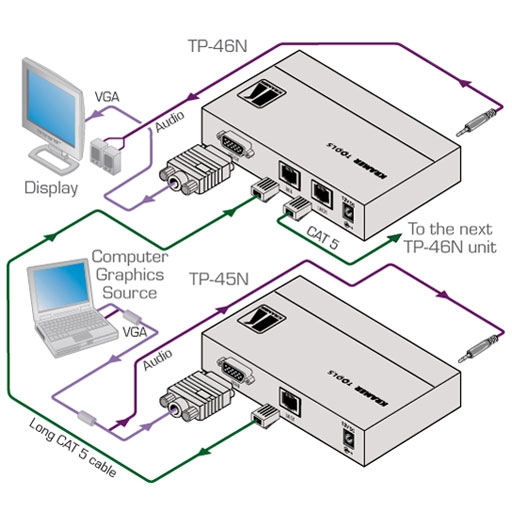

Устройство Kramer TP-46N представляет собой высокопроизводительный приемник, предназначенный для декодирования и воспроизведения сигналов компьютерной графики VGA, компонентного видео, аналогового стереофонического аудио и цифрового аудиопотока формата S/PDIF. Прибор работает в паре с передатчиком Kramer TP-45, обеспечивая надежную передачу мультимедийного контента по стандартной кабельной инфраструктуре на базе витой пары.
Технические характеристики приемника поддерживают максимальное разрешение видеосигнала до 1920×1200 пикселей (стандарт WUXGA) и Full HD 1080p, что делает устройство оптимальным решением для построения систем отображения высокой четкости в офисных, образовательных и профессиональных инсталляциях. Для тонкой настройки качества передачи предусмотрены встроенные потенциометры, позволяющие регулировать уровень выходного сигнала и компенсировать частотные потери кабеля (АЧХ), обеспечивая стабильную картинку даже при сложных условиях прокладки линий.
Важной особенностью модели является технология удаленного электропитания: приемник TP-46N получает электроэнергию непосредственно по кабелю витой пары от совместимого передатчика, что исключает необходимость в отдельном блоке питания и упрощает монтаж системы. Визуальный индикатор наличия сигнала обеспечивает быстрый контроль работоспособности тракта при настройке и эксплуатации оборудования.
Максимальная дистанция передачи данных в связке с передатчиком TP-45 достигает 100 метров. Для коммутации допускается использование как экранированной (STP), так и неэкранированной (UTP) витой пары категории 5, что предоставляет гибкость при выборе кабельной продукции в зависимости от требований к помехозащищенности объекта.
Прибор выполнен в компактном форм-факторе, удобном для настольной установки. При необходимости интеграции в профессиональное серверное оборудование устройство может быть смонтировано в стандартную 19-дюймовую монтажную стойку с использованием адаптера Kramer RK-3T, приобретаемого отдельно.
Особенности:
- Максимальное разрешение 1920x1200 или 1080p
- Питание приемника осуществляется по кабелю витой пары
- Индикация наличия сигнала
- Максимальное расстояние передачи сигнала с помощью приборов TP45 и TP46N - 100 метров
- Использует экранированный или неэкранированный кабель витой пары пятой категории
- При использовании адаптера RK-3T (поставляется отдельно) может быть установлен в 19" монтажную стойку
Характеристики:

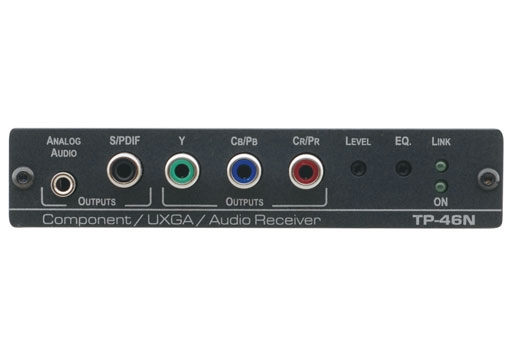

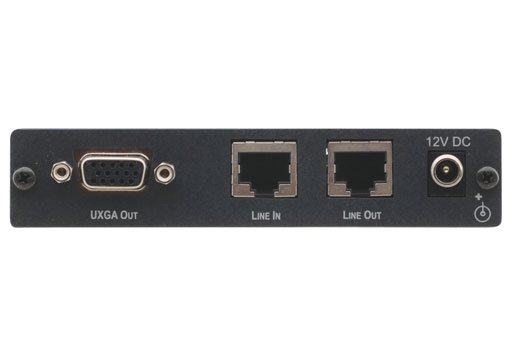

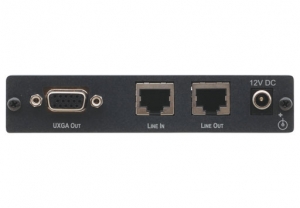

| Входы | 1 - витая пара, разъем RJ45 (розетка) |
| Выходы | 1 - VGA, разъем D-sub HD15 (розетка) |
| 1 - YCbCr/YPbPr, разъемы RCA (розетка) | |
| 1 - аудио стерео, разъем mJack 3,5 мм (розетка) | |
| 1 - аудио стерео, разъем mJack 3,5 мм (розетка) | |
| 1 - проходной, витая пара, разъем RJ45 (розетка) | |
| Волновое сопротивление на выходе | 75 Ом |
| Максимальный размах сигнала на выходе | VGA 1,5 В, YUV 1,25 В |
| K-фактор | 0,2% при оптимальной АЧХ |
| Отношение сигнал/шум | невзвешенное 61 дБ |
| Перекрестные помехи (при наихудших условиях) | -43 дБ (5 МГц) |
| Потери на выходе | -18 дБ |
| Частота дискретизации | 48 кГц |
| Разрядность | 24 бита |
| Индикация | питание, связь |
| Питание | 12 В, 280 мА |
| Примерный вес | 0,3 кг |
| Габаритные размеры | 120x72x28 мм |
