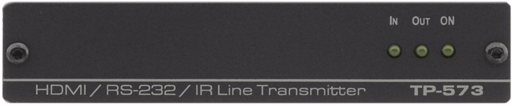

TP-573
- Бренд: Kramer Electronics
- Модель: TP-573

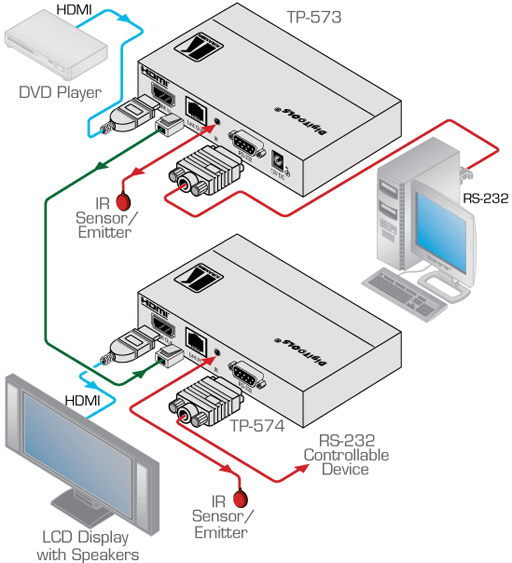

Модель TP-573 — это специализированный передатчик, обеспечивающий транспортировку высокоскоростного видеосигнала HDMI, двунаправленных данных интерфейса RS-232 и инфракрасных команд управления по стандартной кабельной линии витая пара. Устройство выполняет преобразование входных сигналов в формат, оптимизированный для передачи на расстояние, в то время как сопряженный приемник модели TP-574 осуществляет обратную конвертацию для подачи на дисплей. Такое разделение функций гарантирует целостность данных и стабильность работы аудиовизуальных комплексов.
Техническая платформа устройства полностью соответствует спецификации HDMI 1.3 и требованиям протокола защиты цифрового контента HDCP, что обеспечивает совместимость с современным оборудованием HDTV. Пропускная способность канала достигает 1,65 Гбит/с, поддерживая передачу видео высокого разрешения без задержек. Одновременно с видеопотоком система организует двусторонний обмен служебной информацией через порт RS-232 и транслирует сигналы ИК-пультов, позволяя управлять источниками сигнала удаленно.
Дальность передачи напрямую зависит от разрешения видеосигнала и характеристик используемого кабеля. Для достижения заявленных показателей рекомендуется применять специализированные кабели серии Kramer DGKat. При использовании моделей BC-DGKat524, BC-DGKat623 и BC-DGKat723 максимальная дистанция составляет до 90, 90 и 100 метров соответственно для разрешения 1080i, и до 30, 70 и 90 метров для сигнала 1080p. Применение кабелей сторонних производителей категорий 5, 6 или 7 может привести к сокращению этих расстояний. Для защиты от электромагнитных наводок критически важно использовать экранированную витую пару с качественным заземлением экрана с обеих сторон линии.
Устройство реализовано в компактном корпусе серии Kramer DigiTOOLS® и оснащено инновационной технологией Power Connect™. Данная функция позволяет организовать питание приемного модуля непосредственно от передатчика по тому же кабелю витой пары, что исключает необходимость в установке дополнительной розетки электропитания в месте размещения дисплея и упрощает инсталляцию системы.
Особенности:
- максимальная скорость передачи данных 1,65 Гбит/с
- совместимость с HDTV
- соответствие требованиям HDCP
- соответствие спецификации HDMI 1.3
- двунаправленная передача данных RS-232 и инфракрасного управления
- максимальная длина линии передачи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat723, длина линии с которыми составляет соответственно до 90, 90 и 100 м при разрешении 1080i, и до 30, 70 и 90 м при разрешении 1080p. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
- рекомендуется использовать только экранированный кабель, где экран с обеих сторон припаян к заземлению
- система Power Connect™ - приемник получает питание от передатчика по тому же кабелю на витой паре, по которому передается сигнал
- компактный корпус Kramer DigiTOOLS®
Характеристики:
| Входы | 1 - HDMI, тип "А" (розетка) |
| 1 - двунаправленный ИК-порт, разъем 3,5 мм mini jack (розетка) | |
| 1 - RS-232, разъем D-sub D-9 (розетка) | |
| Выходы | 1 - витая пара, разъем RJ-45 (розетка) |
| Полоса пропускания | до 1,65 Гбит/с на графический канал |
| Соответствие стандарту HDMI | поддержка HDMI 1.3 и HDCP |
| Питание | =12 В, 510 мА |
| Габаритные размеры (Ш х Г х В) | 12,1 х 7,2 х 2,4 см |
| Масса | 0,3 кг |
| В комплекте | источник питания =12 В |
Применение
- для использования в домашних кинотеатрах, презентационных и мультимедийных системах
- оборудование для сдачи в аренду и обслуживания массовых зрелищных мероприятий
