TP-9
- Бренд: Kramer Electronics
- Модель: TP-9
TP-9 - передатчик по кабелю витой пары композитного видео сигнала или S-video совместно с небалансным стерефоническим аудио сигналом или цифровым аудио сигналом S/PDIF. Передатчик TP-9 преобразует сигналы в форму, пригодную для передачи по витой паре, а приемник TP-10 выполняет обратное преобразование.
Особенности:
- полоса пропускания более 70 МГц (–3 дБ)
- работа с цифровым S/PDIF и аналоговым звуком

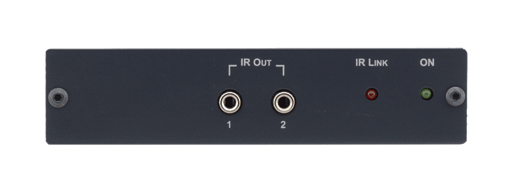

- инфракрасный повторитель — два выхода на ИК-излучатели у TP-9 и ИК-приемник у TP-10
- разъемы для подключения витой пары — RJ-45
- длина линии передачи — до 100 м
- кабель — UTP (неэкранированная витая пара), например, категории 5
- регуляторы уровня и компенсации АЧХ кабеля (TP-10)
- малогабаритный корпус. Приемник и передатчик входят в серию компактных, высококачественных и недорогих приборов Kramer TOOLS™.
Характеристики:

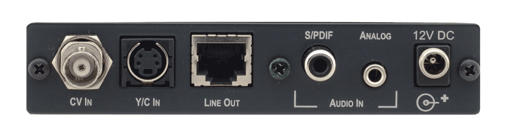

| Входы: | Композитный видеосигнал (1 вх.): 1 В, 75 Ом, разъем BNC; YC (1 вх.): 1 В (Y), 0,3 В (C), 75 Ом, разъем мини-DIN; S/PDIF (1 вх.), разъем RCA; Аналоговый аудиосигнал (1 вх.): <8 dBu, 3,5-мм аудиорозетка |
| Выходы: | Витая пара (1 вых.): экранированный разъем RJ-45 Выходы на ИК-излучатели (2): 3,5-мм аудиорозетки |
| Максимальный размах выходного видеосигнала: | 2,6 В |
| Диапазон частот (-3 дБ): | >70 МГц |
| Дифференциальная фаза: | 0,09° |
| Дифференциальное усиление: | <0,05% |
| Отношение сигнал/шум: | >75 дБ |
| Нелинейность: | <0,05% |
| Источник питания: | =12 В, 95 мА |
| Масса: | 0,3 кг |
| Габариты: | 12 см х 6,95 см х 2,76 см |
| Опции: | 15- и 20-метровый кабель-удлинитель ИК-излучателя |
