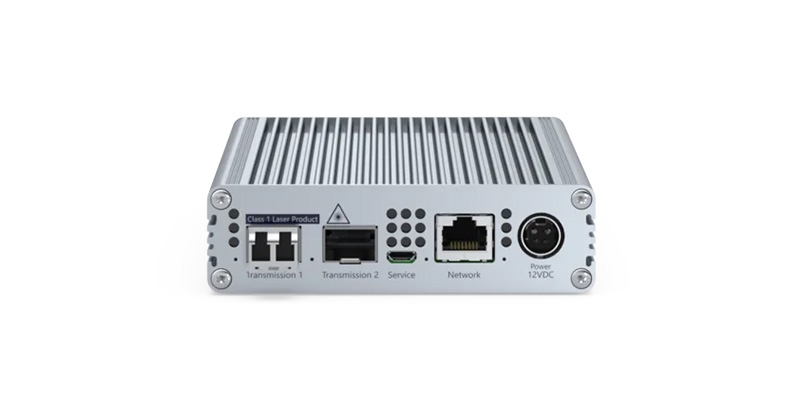

VisionXS-CON-F(M)-DP-HR-DH-U2
- Бренд: Guntermann & Drunck
- Модель: A1120526
VisionXS-CON-F(M)-DP-HR-DH-U2 — это мощный консольный модуль из серии VisionXS-DP-HR, предназначенный для высококачественной передачи видео и периферийных сигналов в рамках KVM-систем. Устройство ориентировано на профессиональное применение, полностью совместимо с матричными решениями и эффективно работает в режиме точка-точка.
Модель поддерживает двухканальную передачу данных через выделенное соединение — по витой паре (CAT) или оптоволоконной линии — на расстоянии до 10 000 метров. Она обеспечивает надёжную доставку видеосигналов, данных клавиатуры и мыши, аудио, а также USB-периферии. Благодаря двум USB-портам можно подключать различные устройства — от стандартных HID до профессионального оборудования ввода.
Одной из ключевых особенностей этой модели является поддержка Dual Head-конфигурации, позволяющей обрабатывать два независимых видеопотока одновременно. Это делает её отличным решением для рабочих мест с несколькими мониторами, диспетчерских пунктов, систем визуализации и проектирования. Передача видео осуществляется через интерфейс DisplayPort 1.1 с поддержкой разрешений до 2560 × 1600 при 60 Гц или 4096 × 2160 при 30 Гц, что гарантирует чёткое, насыщенное изображение даже при передаче на большие расстояния.
Высокое качество визуализации обеспечивается фирменной технологией bluedec™, разработанной G&D. Это многоступенчатая система сжатия без потерь, обеспечивающая точную, пиксель-корректную передачу изображения без искажений и задержек, что особенно важно при работе с графикой, CAD-приложениями или в сферах, требующих высокой точности.
VisionXS-CON-F(M)-DP-HR-DH-U2 — надёжное и гибкое решение для профессиональных пользователей, которым необходима стабильная работа с двумя видеосигналами, поддержка периферии и высокое качество видео на больших расстояниях.
Особенности:
- Видео
- Передовая технология многопрофильного сжатия bluedec™ обеспечивает высочайшее качество изображения и минимальную задержку при передаче сигнала.
- Этот метод позволяет передавать видео с пиксельной точностью, эффективно используя пропускную способность.
- Поддерживаемые разрешения:
- 2560 × 1600 @ 60 Гц
- 4096 × 2160 @ 30 Гц
- Режим DualHead позволяет передавать два независимых видеопотока через один канал связи. Оба видеосигнала поддерживают встроенный звук.
- Двухканальный режим передачи обеспечивает общую пиксельную частоту до 600 Мпикселей/с, где каждый канал поддерживает до 300 Мпикселей/с. Превышение данного предела может привести к снижению качества изображения.
- Сигналы
- Встроенный стереозвук (DisplayPort Digital, 2 канала LPCM, AC3, DTS, частота дискретизации до 192 кГц)
- Поддержка GenericUSB для классов HID (устройства ввода) и хранения данных (Mass Storage)
- Совместимость с GenericUSB: для подключения через консольный модуль требуется поддержка со стороны как консольного, так и компьютерного модуля
- USB 2.0 Hi-Speed (отдельная линия передачи, прозрачная передача, поддержка всех классов USB)
- Передача данных
- Максимальная дальность передачи между устройствами составляет до 400 метров по многомодовому оптоволоконному соединению, включая модули передачи и SFP-трансиверы.
- Устройство
- Эффективная система крепления, требующая меньше монтажных элементов, что экономит место, время и ресурсы
- Компактный дизайн
- Блок питания PowerPack не входит в комплект поставки
- Управление
- Веб-приложение Config Panel 21 с поддержкой нескольких языков для настройки, мониторинга и обновлений (HTML5, без Java)
- Экранное меню на нескольких языках для управления параметрами устройства
- Функции безопасности
- Двухфакторная аутентификация (2FA) встроена в систему по умолчанию, обеспечивая дополнительную защиту.
- Доступ возможен только для авторизованных пользователей с использованием одноразового пароля (TOTP), действительного в течение ограниченного времени.
- Для аутентификации можно применять мобильные приложения или аппаратные токены.
- Возможность выбора между встроенным сервером аутентификации устройства или внешним сервисом каталогов.
- Screen-Freeze: если консольный модуль теряет видеосигнал из-за разрыва соединения или сбоя графической карты, последняя отображаемая картинка фиксируется в полупрозрачной красной рамке. Функция отключается автоматически при восстановлении сигнала.
- Мониторинг: автоматическая передача сообщений о состоянии устройства на серверы Syslog или через SNMP, а также возможность ручного мониторинга через веб-интерфейс.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM матричные системы |
| Число рабочих станций | 1 |
| USB мышь | да |
| USB клавиатура | да |
| Число каналов передачи | 2 |
| Резервные каналы передачи | отсутствуют |
| Дальность | 100 м (62,5/125 мкм), 200 м (50,0/125 мкм, OM2), 400 м (50,0/125 мкм, OM3), 70 м (62,5/125 мкм), 150 м (50,0/125 мкм), 400 м (50,0/125 мкм, OM4 - 4700 МГц*км) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 850 нм |
| Компонент системы KVM-матрицы | Консольный модуль |
| Среда передачи | Многомодовое оптоволокно (Fiber MM) |
| Скорость передачи данных | 2,5 Гбит/с |
| Число видеоканалов | 1 |
| Формат | DisplayPort 1.1 (HBR) |
| Глубина цвета | 24 бит |
| Частота пикселей | от 25 до 300 Мпикселей/с |
| Вертикальная частота | 24 Гц – 120 Гц |
| Горизонтальная частота | 25 кГц – 185 кГц |
| Примерные разрешения | 4096 × 2160 (30 Гц), 3840 × 2160 (30 Гц), 2560 × 1600 (60 Гц), 1920 × 1080 (60 Гц) и другие стандартизированные разрешения VESA и CTA |
| Поддерживаемые стандарты | DDC/CI, EDID |
| Тип передачи аудио | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешение аудио | 24 бит, 20 бит, 16 бит |
| Частота дискретизации | до 192 кГц |
| Поддержка аудио | Цифровое встроенное |
| Отдельный порт передачи USB | да |
| Спецификация USB | USB 2.0 |
| Среда передачи USB | Многомодовое оптоволокно (Fiber MM) |
| Скорость передачи данных USB | 480 Мбит/с (Hi-Speed) |
| Максимальная дальность | 550 м |
| Выходная мощность USB | 500 мА (HighPower) |
| Поддерживаемые USB-классы | Все |
| Среда передачи сети | CAT5, CAT6, CAT7 |
| Скорость передачи данных сети | 10/100 Мбит/с |
| Обновление через | ConfigPanel (Сеть) |
| Настройки сервисного порта | 115200 бит/с (8/N/1) |
| Материал корпуса | Анодированный алюминий |
| Размеры (Ш × В × Г) | 109 мм × 31 мм × 184 мм |
| Класс защиты | IP20 |
| Рабочая температура | 5 °C – 45 °C |
| Влажность воздуха | 20 % – 80 %, без конденсации |
| Максимальная высота эксплуатации | 3048 м над уровнем моря |
| Температура хранения | -20 °C – 60 °C |
| Соответствие стандартам | FCC, TAA, EAC, RoHS, WEEE (DE30763240), REACH, CE, UKCA |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2 A |
