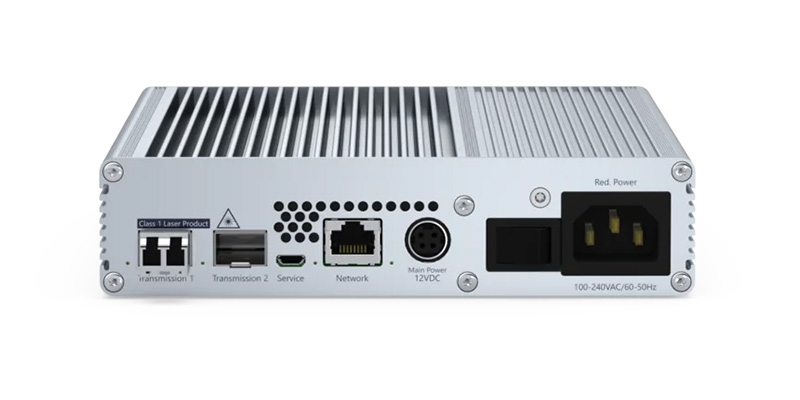

VisionXS-CON-F(S)-TypeC-UHR-AR-U2-DT
- Бренд: Guntermann & Drunck
- Модель: A1120610
VisionXS-CON-F(S)-TypeC-UHR-AR-U2-DT входит в линейку KVM-удлинителей, спроектированных для работы в составе матричных систем и обеспечивает надёжную передачу сигналов клавиатуры, мыши, видео, а также дополнительных данных — таких как аудио и USB — по выделенному кабельному или оптоволоконному соединению на расстояние до 10 000 метров.
Система состоит из двух модулей — компьютерного (CPU) и консольного (CON), которые позволяют управлять удалёнными компьютерами в режиме реального времени, как в расширенном подключении, так и при интеграции в KVM-матрицу. Для передачи данных предусмотрены два независимых канала, что расширяет функциональность устройства и позволяет одновременно обрабатывать видеосигнал и высокоскоростные USB-потоки.
Данная модель оснащена портом USB Type-C, через который передаётся видео в формате DisplayPort 1.2 в режиме Alt Mode, с поддержкой разрешения вплоть до 4096 × 2160 при 60 Гц и 5120 × 2160 при 50 Гц. Обработка изображения осуществляется с точностью до пикселя, обеспечивая высокую чёткость и идеальную синхронизацию движений пользователя. Это достигается благодаря фирменной технологии bluedec™ — многоуровневой безпотерной компрессии, разработанной G&D для наилучшего качества и минимальных задержек.
Особенностью исполнения U2 является наличие отдельной линии передачи USB 2.0 с поддержкой всех классов устройств, работающей на скорости до 480 Мбит/с, что особенно важно для применения в профессиональных средах с высокой нагрузкой на периферию. Модель DT также предусматривает резервное питание через встроенный источник, повышая общую надёжность решения.
Особенности:
- Видеопередача
- Многокаскадная компрессия bluedec™ обеспечивает передачу видеосигнала с высокой точностью и минимальной задержкой.
- Гибкая конфигурация устройств с разными типами видеосигналов (Mix & Match).
- Автоматическое извлечение EDID и настройка профилей для дисплея.
- Вывод видео через USB Type-C (DisplayPort 1.2 Alt Mode).
- Поддерживаемые разрешения:
- 5120 × 2160 @ 50 Гц
- 5120 × 1440 @ 60 Гц
- 4096 × 2160 @ 60 Гц
- 2560 × 1440 @ 144 Гц
- 1920 × 1080 @ 240 Гц
- Поддержка питания через USB Type-C (Power Delivery) — режим приёмника.
- Поддерживаемые сигналы
- Передача данных от клавиатуры и мыши через USB-хаб на мониторе.
- Цифровое стерео (2 канала LPCM) с поддержкой AC3 и DTS.
- Аналоговое стерео в прозрачном режиме.
- RS-232 с прозрачной передачей до 115200 бит/с.
- GenericUSB: HID, SmartCard, Mass Storage (при поддержке обоих модулей).
- Отдельная линия USB 2.0 Hi-Speed (до 480 Мбит/с, поддержка всех классов).
- Коммуникационные возможности
- Максимальная дистанция передачи — до 5000 м по одномодовому оптоволокну с SFP-модулями.
- Конструкция и совместимость
- Физическое разделение пользовательской и серверной инфраструктуры.
- Работа без установки драйверов или ПО.
- Совместим с VisionXS DeviceCarrier (1U / 3U).
- Поддержка ControlCenter-Digital, ControlCenter-Compact и модулей расширения.
- PowerPack не входит в комплект.
- Версия DT оснащена резервным источником питания.
- Доступна бесшумная безвентиляторная конфигурация.
- Механизмы безопасности
- Trusted Computing Platform с автоматической проверкой целостности.
- TPM для защиты конфиденциальных данных.
- Консоль не сохраняет учётные данные.
- Поддержка Syslog, SNMP и встроенных диагностик.
- Гибкое управление правами пользователей и доступом.
- Аутентификация при подключении к источнику (в матрице).
- Интеграция с Active Directory, RADIUS, LDAP.
- Поддержка политики паролей, отображения соглашений, ограничений по входу.
- Дополнительные функции
- Автоматическое резервное копирование.
- Функция заморозки последнего кадра с таймером.
- Двухфакторная аутентификация:
- Пароль + одноразовый код (TOTP).
- Внутренний или внешний сервер авторизации.
- Поддержка токенов и аутентификаторов.
- Удобство эксплуатации
- Готово к работе сразу после подключения.
- Постоянная эмуляция мыши и клавиатуры.
- Поддержка специализированных USB-HID.
- Управление через OSD и горячие клавиши.
- Интерфейс Config Panel 21 (HTML5, без Java).
- Централизованное управление через DDC/CI.
- Питание и масштабируемость
- Питание от 12 В или централизованной системы G&D-MultiPower.
- Установка в стойку через VisionXS DeviceCarrier (1U / 3U).
- Активация резервного канала по ключу ПО.
- Гибкие подключения CPU и CON к KVM-коммутаторам.
- Переключение вручную или автоматически.
- U2-варианты не поддерживают резервирование — USB 2.0 задействован.
- Интеграция с ControlCenter для масштабируемой архитектуры.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 2 |
| Резервные каналы передачи | резервирование KVM-передачи не предусмотрено |
| Дальность | 5000 м (9/125 µm, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матричной системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно (SM) |
| Скорость передачи данных | 2,5 Гбит/с |
| ВЫВОД ВИДЕО | |
| Количество видеоканалов | 1 |
| Формат | USB Type-C (DisplayPort 1.2 Alt Mode) (LBR, HBR, HBR2, SST) |
| Количество выходов | 1 |
| Глубина цвета | 24 бита |
| Кодировка пикселей | RGB 4:4:4 (24 bpp / 8 bpc) |
| Скорость пикселей | примерно от 25 до 600 Мпикс/с |
| Вертикальная частота | от 24 до 240 Гц |
| Горизонтальная частота | от 25 до 295 кГц |
| Примерные разрешения | 4096×2160, 3840×2160, 2560×1600, 2560×1440, 2048×2048, 1920×1200, 1920×1080, 5120×1440, 5120×2160 |
| АУДИО 1 | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешения | 24, 20, 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка аудио | цифровое встроенное |
| АУДИО 2 | |
| Тип передачи | стерео, прозрачное |
| Разрешения | 24 бита (цифровое) |
| Частота дискретизации | до 96 кГц |
| Полоса пропускания | 22 кГц |
| Поддержка аудио | аналоговое |
| USB 2 (отдельный порт передачи USB) | |
| Наличие отдельного порта | да |
| Спецификация | USB 2.0 |
| Среда | оптоволокно SM |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Дальность | до 5000 м |
| Мощность на выходе | 500 мА (HighPower) |
| Классы USB | все |
| USB | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | MSC/UMS, HID, SmartCard |
| СЕРИЙНЫЙ ПОРТ | |
| Стандарт | RS-232 |
| Прозрачная передача | да |
| Скорость передачи данных | 115200 бит/с |
| Сигналы | TxD, RxD, RTS, CTS, GND, 5V |
| СЕТЬ | |
| Среда | CAT5, CAT6, CAT7 |
| Скорость передачи | 10/100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление через | ConfigPanel (сеть) |
| Настройки сервисного порта | 115200 бит/с (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Ширина | около 170 мм |
| Высота | около 40 мм |
| Глубина | около 184 мм |
| Класс защиты | IP20 |
| ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ | |
| Рабочая температура | от 5 до 45 °C |
| Влажность при эксплуатации | от 20 % до 80 %, без конденсации |
| Область применения | для внутреннего использования |
| Максимальная рабочая высота | до 3048 м над уровнем моря |
| Температура хранения | от -20 до 60 °C |
| Влажность при хранении | от 15 % до 85 %, без конденсации |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | |
| FCC | да (см. руководство) |
| TAA | да (см. загрузки) |
| EAC | да (см. загрузки) |
| RoHS | да (см. загрузки) |
| WEEE | рег. № DE30763240 |
| REACH | да (см. загрузки) |
| CE | да (см. загрузки) |
| UKCA | да (см. загрузки) |
| ПИТАНИЕ 1 | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 2,4 А |
| ПИТАНИЕ 2 | |
| Входное напряжение | 100–240 В AC |
| Частота входа | 50–60 Гц |
| Потребляемый ток | 0,6–0,4 А |
