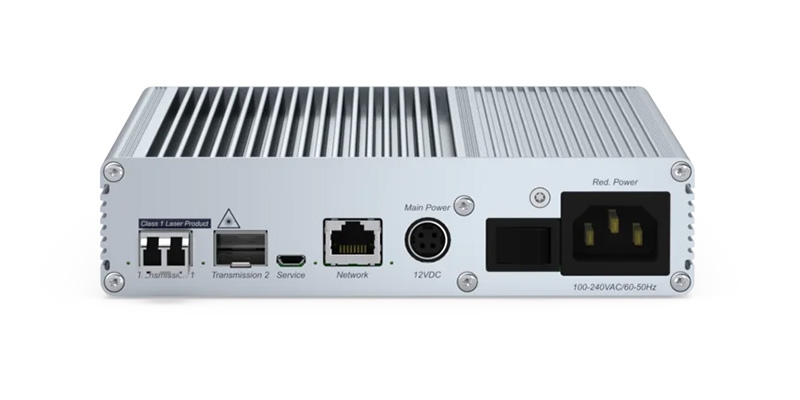

VisionXS-CON-F(S+)-DP-HR-AR-DT fanless
- Бренд: Guntermann & Drunck
- Модель: A1120506
VisionXS-CON-F(S+)-DP-HR-AR-DT (fanless) — это совместимый с матричными системами консольный модуль KVM-удлинителя из серии VisionXS-DP-HR. Он обеспечивает передачу сигналов клавиатуры, видео и мыши, а также аудио и USB-данных по одному выделенному каналу — витой паре или оптоволокну — на расстояния до 10 000 метров.
Система включает компьютерный и консольный модули, которые позволяют управлять удалёнными компьютерами практически в реальном времени — как в режиме удлинителя, так и в составе KVM-матрицы.
Устройство поддерживает видеоинтерфейс DisplayPort 1.1 с выводом изображения в высоком разрешении: до 2560 × 1600 при 60 Гц или 4096 × 2160 при 30 Гц.
Передача осуществляется с высокой точностью до пикселя благодаря технологии bluedec™ — фирменной многокаскадной системе сжатия без потерь от G&D, обеспечивающей минимальную задержку и отличную синхронизацию движений пользователя с отображаемым видео.
Бесвентиляторная конструкция модели гарантирует тихую работу, что особенно важно в чувствительных к шуму зонах и критически важных инфраструктурах.
Особенности:
Видео
- bluedec™ — усовершенствованная многоступенчатая система сжатия для высокого качества видео и практически нулевой задержки. Обеспечивает передачу изображения с точностью до пикселя при эффективном использовании пропускной способности.
- Поддерживается гибкое сочетание конечных устройств, даже если они обрабатывают разные видеосигналы (технология Mix & Match).
- Использование данных EDID с рабочего монитора.
- Гибкие профили EDID для оптимальной настройки мониторов.
- Поддерживаемые разрешения до:
- 2560 × 1600 @ 60 Гц
- 4096 × 2160 @ 30 Гц
Сигналы
- Встроенное стерео-аудио (цифровой DisplayPort, 2-канальный LPCM, AC3, DTS).
- Прозрачная передача аналогового стереозвука.
- Прозрачная передача по RS-232 (до 115 200 бод).
- Поддержка GenericUSB для USB-классов: HID (устройства ввода), смарт-карты, устройства хранения данных.
- Возможность подключения устройств GenericUSB через консольный модуль — при условии, что и консольный, и компьютерный модули поддерживают такую функцию.
Передача
- Дальность передачи — до 10 000 м по одномодовому оптоволокну SM+ (включая модули передачи / SFP-трансиверы).
Устройство
- Повышенная безопасность за счёт физического разделения рабочих мест и компьютеров.
- Доступ к стандартным интерфейсам компьютера без установки дополнительного ПО.
- Компактный корпус для установки в VisionXS DeviceCarrier (1U или 3U).
- Совместимость с матричными системами ControlCenter-Digital и ControlCenter-Compact, а также с другими конечными устройствами (режим удлинителя).
- Блок питания не входит в комплект поставки.
- Вариант DT: поддерживает резервное питание через встроенный модуль питания.
- Безвентиляторная модель — для бесшумной работы.
Функции безопасности
- Загрузчик, ОС и прошивка образуют «доверенную вычислительную платформу» с автоматической проверкой целостности при запуске.
- Встроенный модуль TPM защищает данные доступа и настройки от внешнего вмешательства.
- Консольные модули не хранят данные безопасности (например, логины), исключая риск утечки при потере устройства.
- Раннее выявление инцидентов безопасности через мониторинг Syslog, SNMP и системы наблюдения.
- Гибкая система прав доступа: точное определение, кто и к каким ресурсам имеет доступ.
- Поддержка режима защиты доступа (в матричных системах по умолчанию) с обязательной авторизацией перед подключением к источнику.
- Интеграция с внешними каталогами (Active Directory, Radius, LDAP) — в соответствии с корпоративной политикой безопасности.
- Возможность настройки сложности паролей на уровне всей системы.
- Настраиваемые параметры входа: отображение условий использования, ограничение количества неудачных попыток входа и др.
- Автоматическое резервное копирование: по расписанию, без необходимости ручного вмешательства.
- Функция Freeze: при потере видеосигнала последнее изображение фиксируется на экране с цветной рамкой и таймером.
- Двухфакторная аутентификация (2FA) — встроена по умолчанию. Используется временный одноразовый код (TOTP), в дополнение к паролю.
- Возможен выбор между внутренним сервером аутентификации и внешним каталогом.
- Поддержка аутентификаторов и аппаратных токенов.
Функции управления
- Устройство готово к работе «из коробки», не требует дополнительной настройки.
- Постоянная эмуляция клавиатуры/мыши для стабильности работы системы.
- Поддержка специализированных USB-HID устройств ввода.
- Управление через экранное меню (OSD) и горячие клавиши на разных языках.
- Конфигурация и обновление через HTML5-интерфейс «Config Panel 21» (без Java).
- Поддержка DDC/CI для удалённой настройки параметров монитора (например, яркости).
Питание и установка
- Подключение внешнего питания через 12 В блок питания или систему G&D-MultiPower.
- Возможность монтажа через 19-дюймовый DeviceCarrier для VisionXS (1U или 3U).
Масштабирование системы
- Передача с резервированием: поддержка опции передачи по резервному каналу, активируемой через программный ключ (аналогично UC/CON-2).
- Компьютерные модули могут быть подключены к различным консольным модулям или KVM-матричным коммутаторам.
- Консольные модули могут переключаться между источниками вручную (по горячей клавише) или автоматически.
- U2-модели не поддерживают резервирование передачи, так как второй интерфейс используется для USB 2.0.
- Совместимость с матричными решениями ControlCenter позволяет гибко масштабировать систему позже, без замены существующих компонентов.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 1 |
| Резервные каналы | опционально |
| Дальность передачи | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕО | |
| Количество видеоканалов | 1 |
| Формат | DisplayPort 1.1 (HBR) |
| Глубина цвета | 24 бита |
| Пиксельная частота | от ~25 до ~300 Мпикс/с |
| Вертикальная частота | 24–120 Гц |
| Горизонтальная частота | 25–185 кГц |
| Разрешения | 4096×2160 (30/25/24 Гц), 3840×2160 (30/25/24 Гц), 2560×1600 (60 Гц), 2048×2048 (60 Гц), 1920×1200 / 1080 (60 Гц) |
| Поддержка стандартов | VESA, CTA, DDC/CI, EDID |
| АУДИО 1 | |
| Тип передачи | 2-канальный LPCM, стерео, DTS, AC3 |
| Разрешение | 24 / 20 / 16 бит |
| Частота дискретизации | до 48 кГц |
| Поддержка | цифровое встроенное аудио |
| АУДИО 2 | |
| Тип передачи | стерео, прозрачный |
| Разрешение | цифровое 24 бит |
| Частота дискретизации | до 96 кГц |
| Пропускная способность | 22 кГц |
| Поддержка | аналоговое аудио |
| USB | |
| Спецификация | USB 2.0 |
| GenericUSB | 1 устройство |
| Среда передачи | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы | MSC/UMS, HID, Смарт-карты |
| СЕРИАЛЬНЫЙ ПОРТ | |
| Стандарт | RS-232 |
| Прозрачная передача | да |
| Скорость | 115200 бод |
| Сигналы | TxD, RxD, RTS, CTS, GND, 5V |
| СЕТЬ | |
| Среда | Cat. 5 / Cat. 6 / Cat. 7 |
| Скорость | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление | через ConfigPanel (по сети) |
| Сервисный порт | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры | 170 × 40 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура | 5–45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Применение | внутри помещений |
| Макс. высота эксплуатации | до 3048 м |
| Температура хранения | -20 – 60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| Примечание | 5–35 °C при эксплуатации в DeviceCarrier |
| СЕРТИФИКАТЫ И СТАНДАРТЫ | |
| Соответствие | FCC, TAA, EAC, RoHS, WEEE, REACH, CE, UKCA |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 1,9 A |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ | |
| Входное напряжение | 100–240 В AC |
| Частота | 50–60 Гц |
| Потребляемый ток | 0,4–0,5 A |
