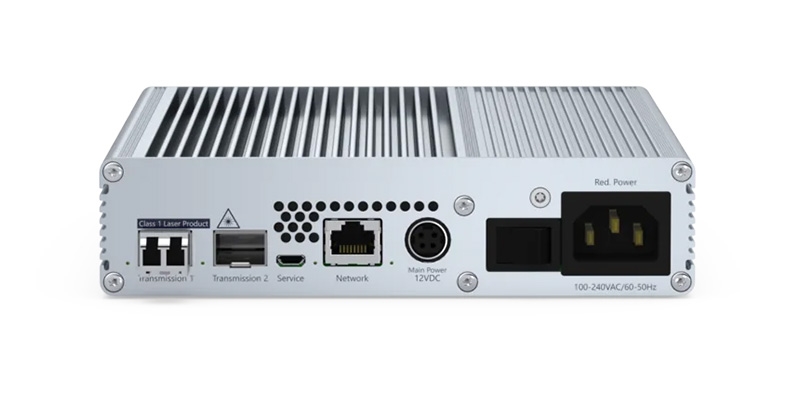

VisionXS-CON-F(S+)-DVI-I-AR-DT
- Бренд: Guntermann & Drunck
- Модель: A1120582
VisionXS-CON-F(S+)-DVI-I-AR-DT — консольный модуль из серии KVM-удлинителей VisionXS-DVI-I, разработанный для использования в составе KVM-матричных систем или в режиме point-to-point. Модель обеспечивает удалённую передачу сигналов клавиатуры, мыши, видео (DVI-I), аудио и USB по одному каналу передачи — через витую пару или одномодовое оптоволокно — на расстояние до 10 000 метров.
Система состоит из двух модулей: компьютерного (CPU) и консольного (CON), которые обеспечивают практически мгновенный отклик при управлении удалённым компьютером — как в классических удлинениях, так и в распределённой архитектуре матрицы.
Модель поддерживает интерфейс SingleLink DVI-I, позволяя передавать как цифровые, так и аналоговые видеосигналы с разрешением до 1920 × 1200 при 60 Гц. Технология bluedec™, фирменная многокаскадная компрессия без потерь от G&D, гарантирует передачу изображения с пиксельной точностью, высокой чёткостью и минимальной задержкой — особенно важной для задач, где критична синхронизация визуального отклика.
Модификация AR добавляет прозрачную передачу аналогового аудиосигнала, а версия DT оснащена встроенным резервным источником питания, что повышает надёжность работы устройства в условиях критически важных ИТ-инфраструктур.
Особенности:
- Видео
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая наилучшее качество изображения и практически полное отсутствие задержек.
- Передача видео с пиксельной точностью и эффективным использованием пропускной способности.
- Гибкое комбинирование устройств (технология Mix & Match).
- Использование EDID-данных с монитора рабочего места.
- Гибкие профили EDID для оптимизации отображения.
- Разрешения:
- 1920 × 1200 @ 60 Гц
- 1280 × 1024 @ 85 Гц
- Сигналы
- Прозрачная передача аналогового стерео-аудио
- Прозрачная передача RS-232 (до 115200 бод)
- GenericUSB: поддержка USB-классов HID, SmartCard и накопителей
- Возможность использования GenericUSB-устройств при поддержке CON и CPU
- Передача
- Дальность — до 10 000 м по одномодовому оптоволокну (SM+), включая SFP-модули
- Устройство
- Физическое разделение рабочих мест и компьютеров для повышения безопасности
- Доступ к стандартным интерфейсам без установки ПО
- Компактный корпус для установки в VisionXS DeviceCarrier (1U или 3U)
- Совместимость с ControlCenter-Digital, ControlCenter-Compact и другими устройствами
- Блок питания в комплект не входит
- Версия DT — встроенный источник резервного питания
- Версия fanless — бесшумная бесвентиляторная конструкция
- Функции безопасности
- Trusted Computing Platform с авто-проверкой целостности
- TPM-модуль для защиты конфигурации и данных доступа
- Консольные модули не хранят логины и пароли
- Мониторинг инцидентов через Syslog, SNMP и др.
- Полноценное управление пользователями и правами
- Обязательная аутентификация перед подключением (в матричных системах)
- Интеграция с Active Directory, Radius, LDAP
- Настройка сложности паролей и параметров входа
- Автоматическое резервное копирование
- Freeze-функция с рамкой и таймером при потере сигнала
- Двухфакторная аутентификация (2FA) — TOTP-код
- Выбор между встроенным и внешним сервером аутентификации
- Поддержка приложений-аутентификаторов и токенов
- Функции управления
- Работа «из коробки», без настройки
- Постоянная эмуляция клавиатуры и мыши
- Поддержка нестандартных USB-HID устройств
- Управление через OSD и горячие клавиши
- Настройка через HTML5-интерфейс Config Panel 21 (без Java)
- Поддержка DDC/CI — управление параметрами монитора
- Питание
- Внешнее 12 В питание или через G&D-MultiPower
- Монтаж
- Установка в 19" DeviceCarrier (1U или 3U)
- Расширение системы
- Поддержка Transm. Redundancy Option (аналог UC/CON-2) — активируется программно
- Подключение CPU к CON или KVM-матрицам
- Переключение CON между источниками вручную или автоматически
- U2 не поддерживает резервирование (второй интерфейс используется для USB 2.0)
- Возможность интеграции в ControlCenter-Compact / Digital с сохранением компонентов
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опционально |
| Дальность | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент матричной системы | консольный модуль |
| Среда передачи | одномодовое оптоволокно (SM+) |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД | |
| Количество видеоканалов | 1 |
| Формат | Singlelink DVI |
| Глубина цвета | 24 бита |
| Пиксельная частота | примерно от 25 до 165 МГц |
| Вертикальная частота | 24–120 Гц |
| Горизонтальная частота | 25–135 кГц |
| Примеры разрешений | 1920 × 1200 @ 60 Гц 1920 × 1080 @ 60 Гц 1600 × 1200 @ 60 Гц 1280 × 1024 @ 85 Гц 1280 × 1024 @ 60 Гц |
| Дополнительно | другие разрешения VESA и CTA в пределах допустимой полосы и частот |
| Поддерживаемые стандарты | DDC/CI, DDC |
| АУДИО | |
| Тип передачи | стерео, прозрачная передача |
| Разрядность | 24 бита (цифровое) |
| Частота дискретизации | до 96 кГц |
| Полоса пропускания | 22 кГц |
| Поддержка | аналоговое аудио |
| USB | |
| Спецификация | USB 2.0 |
| Поддержка GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | Устройства хранения (MSC / UMS) HID (устройства ввода) SmartCard |
| СЕРИЙНЫЙ ПОРТ (RS-232) | |
| Стандарт | RS-232 |
| Прозрачная передача | да |
| Скорость передачи | 115200 бод |
| Сигналы | TxD, RxD, RTS, CTS, GND, 5V |
| СЕТЬ | |
| Среда | Cat. 5 / Cat. 6 / Cat. 7 |
| Скорость передачи | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры | ~170 × 40 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Рабочая температура | 5–45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Область применения | внутри помещений |
| Максимальная высота эксплуатации | до 3048 м |
| Температура хранения | -20…60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| СООТВЕТСТВИЕ СТАНДАРТАМ | |
| FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA | |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 1,8 А |
| АЛЬТЕРНАТИВНОЕ ПИТАНИЕ | |
| Напряжение | 100–240 В AC |
| Частота | 50–60 Гц |
| Потребляемый ток | 0,3–0,5 А |
