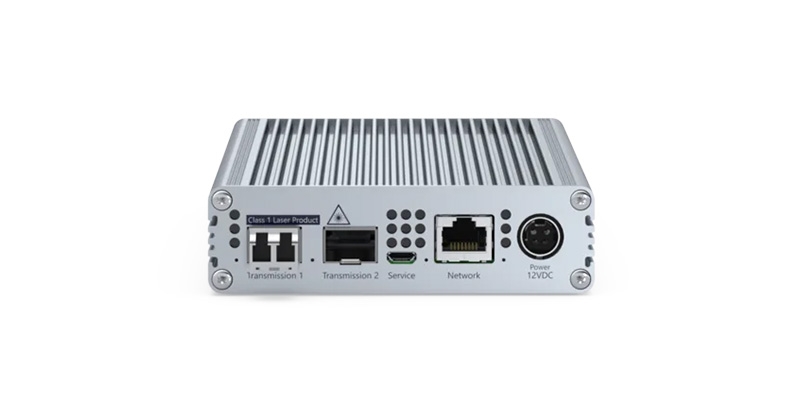

VisionXS-CON-F(S+)-DVI-I-U
- Бренд: Guntermann & Drunck
- Модель: A1120586
VisionXS-CON-F(S+)-DVI-I-U — консольный модуль из линейки KVM-удлинителей серии VisionXS-DVI-I, разработанный для работы как в режиме точка-точка, так и в составе распределённых KVM-матричных систем. Устройство осуществляет удалённую передачу сигналов клавиатуры, мыши, видео (DVI-I), USB и других периферийных данных по одному каналу связи — через витую пару или одномодовое оптоволокно (SM+) — на расстояние до 10 000 метров.
Система включает два основных компонента: компьютерный модуль (CPU) и консольный модуль (CON). Такая архитектура обеспечивает практически мгновенный отклик и стабильное управление удалёнными машинами как при прямом соединении, так и в составе KVM-матрицы.
Модель поддерживает интерфейс SingleLink DVI-I, позволяющий передавать как цифровые, так и аналоговые видеосигналы с разрешением до 1920 × 1200 при 60 Гц. Технология bluedec™, запатентованная G&D, обеспечивает многоступенчатое сжатие видеоданных без потерь — для высокой чёткости, точной цветопередачи и минимальной задержки.
Модификация U предусматривает встроенный канал GenericUSB для подключения USB-устройств различных классов — от HID и SmartCard до накопителей. Это позволяет гибко работать с периферией без дополнительного ПО.
Особенности:
- Видео
- bluedec™ — усовершенствованная многокаскадная технология сжатия, обеспечивающая высокое качество изображения и практически полное отсутствие задержек.
- Передача видео с пиксельной точностью и эффективным использованием полосы пропускания.
- Гибкое комбинирование устройств, даже с разными видеосигналами (Mix & Match).
- Поддержка EDID-данных с рабочего монитора.
- Гибкие EDID-профили для оптимизации параметров отображения.
- Поддерживаемое разрешение:
- 1920 × 1200 @ 60 Гц
- 1280 × 1024 @ 85 Гц
- Сигналы
- Поддержка GenericUSB для USB-классов: HID, SmartCard и накопители.
- Возможность подключения GenericUSB-устройства через консольный модуль (при поддержке с обеих сторон).
- Отдельный USB 2.0-канал (Hi-Speed), поддерживающий все классы USB.
- Передача
- Дальность — до 10 000 м по одномодовому волокну SM+ с использованием SFP-модулей.
- Устройство
- Физическое разделение рабочих мест и компьютеров для повышения безопасности.
- Доступ к стандартным интерфейсам без установки ПО.
- Компактный корпус, подходящий для VisionXS DeviceCarrier (1U/3U).
- Совместимость с ControlCenter-Digital/Compact и другими устройствами.
- Блок питания не входит в комплект.
- DT: встроенный резервный источник питания.
- Fanless: бесшумная модель без вентилятора.
- Функции безопасности
- Trusted Computing Platform: загрузчик, ОС и прошивка с проверкой целостности.
- TPM-модуль защищает данные и конфигурацию.
- Нет хранения логинов и паролей на консольных модулях.
- Мониторинг и раннее обнаружение через Syslog, SNMP и т.д.
- Гибкое управление доступом и пользователями.
- Обязательная аутентификация перед подключением (в матричных системах).
- Поддержка Active Directory, Radius, LDAP.
- Поддержка политик сложности паролей.
- Настраиваемые параметры входа (условия, лимиты попыток).
- Автоматическое резервное копирование по расписанию.
- Freeze-функция — отображение последнего кадра с рамкой и таймером.
- 2FA включена по умолчанию: TOTP-код.
- Встроенный/внешний сервер аутентификации.
- Поддержка токенов и аутентификаторов.
- Высокий уровень защиты для критичных ИТ-сред.
- Функции управления
- Готов к работе без предварительной настройки.
- Постоянная эмуляция клавиатуры и мыши.
- Поддержка специальных USB-HID устройств.
- Управление через OSD и горячие клавиши.
- Настройка и обновление через Config Panel 21 (HTML5, без Java).
- Поддержка DDC/CI для управления монитором (яркость и др.).
- Электропитание и установка
- Питание от внешнего источника 12 В или системы G&D-MultiPower.
- Установка в 19″ DeviceCarrier от G&D (1U или 3U).
- Расширение системы
- Transm. Redundancy Option: активация через программный ключ без доп. оборудования.
- CPU модули могут подключаться к CON или KVM-матрицам.
- CON модули — ручное или автоматическое переключение между источниками.
- U2-модификации не поддерживают резервирование, т.к. второй интерфейс используется для USB 2.0.
- Совместимые удлинители можно интегрировать в систему ControlCenter даже позднее.
Характеристики:
| Группа продуктов | KVM-удлинители, KVM-матричные системы |
| Количество рабочих мест | 1 |
| ВХОДНЫЕ ОПЦИИ | |
|---|---|
| USB-мышь | да |
| USB-клавиатура | да |
| ПЕРЕДАЧА | |
| Количество каналов передачи | 1 |
| Резервные каналы передачи | опционально |
| Дальность | до 10 000 м (9/125 мкм, OS1) |
| Класс лазера | Класс 1 |
| Тип интерфейса | LC-Duplex |
| Длина волны | 1310 нм |
| Компонент KVM-матрицы | консольный модуль |
| Среда передачи | одномодовое волокно SM+ |
| Скорость передачи данных | 2,5 Гбит/с |
| ВИДЕОВЫХОД | |
| Количество видеоканалов | 1 |
| Формат | Singlelink DVI |
| Глубина цвета | 24 бита |
| Пиксельная частота | ~25–165 МГц |
| Вертикальная частота | 24–120 Гц |
| Горизонтальная частота | 25–135 кГц |
| Примеры разрешений | 1920×1200 @ 60 Гц 1920×1080 @ 60 Гц 1600×1200 @ 60 Гц 1280×1024 @ 85 Гц 1280×1024 @ 60 Гц Другие разрешения VESA и CTA также поддерживаются |
| Поддерживаемые стандарты | DDC/CI, DDC |
| USB 2 (отдельный канал) | |
| Наличие порта | да |
| Спецификация | USB 2.0 |
| Среда | одномодовое волокно SM |
| Скорость передачи | 480 Мбит/с (Hi-Speed) |
| Дальность | до 5000 м |
| Питание на выходе | 500 мА (HighPower) |
| Поддерживаемые классы | все |
| USB (встроенный канал) | |
| Спецификация | USB 2.0 |
| GenericUSB | 1 устройство |
| Среда | встроенная |
| Скорость передачи | 25 Мбит/с (Full Speed) |
| Классы USB | MSC / UMS, HID, SmartCard |
| СЕТЬ | |
| Среда | Cat.5 / Cat.6 / Cat.7 |
| Скорость передачи | 10 / 100 Мбит/с |
| ОБСЛУЖИВАНИЕ | |
| Обновление | через ConfigPanel (по сети) |
| Настройки сервисного порта | 115200 бод (8/N/1) |
| КОРПУС | |
| Материал | анодированный алюминий |
| Размеры | 109 × 31 × 184 мм |
| Класс защиты | IP20 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура работы | 5–45 °C |
| Влажность воздуха | 20–80 % (без конденсации) |
| Область применения | внутри помещений |
| Макс. высота | до 3048 м |
| Температура хранения | -20…60 °C |
| Влажность хранения | 15–85 % (без конденсации) |
| MTBF | 200 000 ч при 25 °C |
| СЕРТИФИКАТЫ | |
| FCC, TAA, EAC, RoHS, WEEE (рег. № DE30763240), REACH, CE, UKCA | |
| ПИТАНИЕ | |
| Входное напряжение | 12 В DC |
| Потребляемый ток | 1,8 А |
