VP-12NHD
- Бренд: Kramer Electronics
- Модель: VP-12NHD

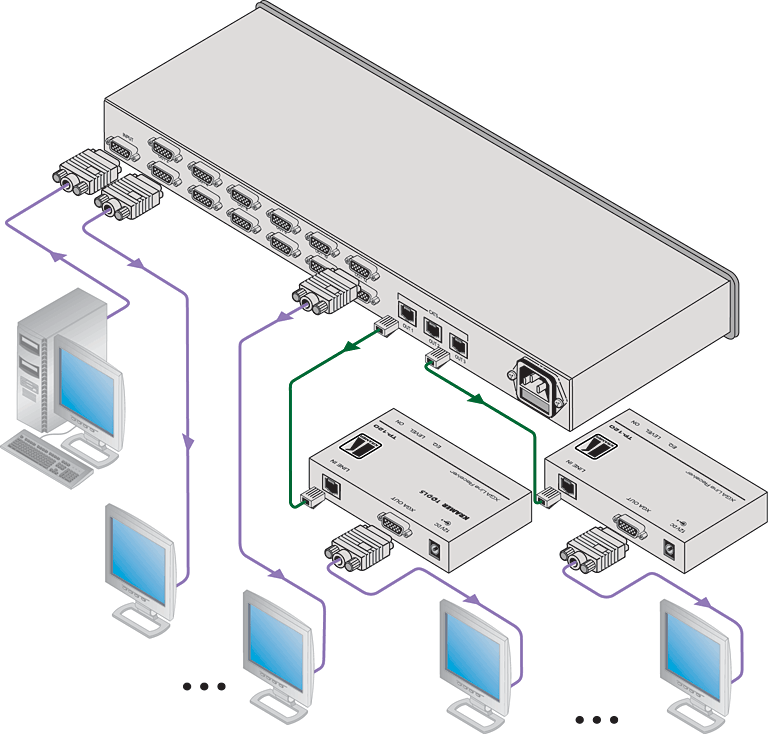

Модель VP-12NHD представляет собой профессиональный мультираспределитель видеопотока стандарта VGA с коэффициентом разделения 1:12. Аппарат выполняет гальваническую развязку и буферизацию входного интерфейса, направляя данные на двенадцать портов HD15. Также имеются три канала для трансляции через витую пару.
Рабочая частота достигает 300 МГц (уровень -3 дБ), что гарантирует поддержку форматов высокой четкости HDTV. Для корректного отображения на цифровых экранах через сетевую линию доступна настройка полярности синхроимпульсов (кадровых и строчных).
Технология Power Connect™ оптимизирует эксплуатацию: электроэнергия передается вместе с видеоданными, поэтому адаптер нужен лишь головному узлу цепи. Коммутация неэкранированной пары UTP (рекомендуется Cat 5) осуществляется разъемами RJ-45.
Предусмотрена регулировка усиления каналов RGB и управление идентификационным битом. Корпус выполнен по стандарту 19 дюймов высотой 1U, что предназначено для монтажа в серверные стойки.
Особенности:
- полоса пропускания 300 МГц (-3 дБ)
- совместимость с HDTV
- выбор полярности строчных и кадровых синхроимпульсов для лучшей совместимости выходов на витую пару с сигналом HDTV
- система Power Connect™: только 1 прибор пары передатчик-приемник должен быть подключен к источнику питания, все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала
- разъемы для подключения витой пары - RJ-45
- регулировка уровня сигнала RGB, управление идентификационным битом
- кабель - UTP (неэкранированная витая пара), например, категории 5
- корпус для установки в стандартную 19-дюймовую стойку (1U)
Характеристики:

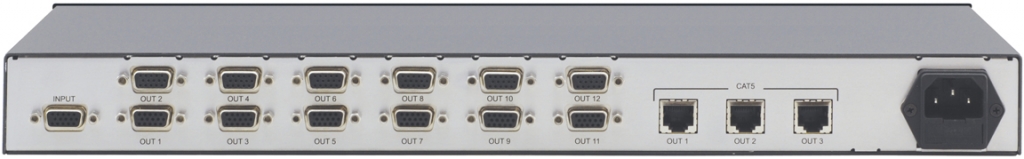

| Входы | 1х HD-15, VGA, розетка |
| Выходы | 12х HD-15, VGA, розетки |
| 3х RJ-45, витая пара | |
| Полоса пропускания сигнала | VGA 330 МГц, витая пара 156 МГц (-3 дБ) |
| Максимальный размах выходного видеосигнала | VGA 1,7 В, витая пара 1,3 В |
| Дифференциальная фаза | 0,44° (на выходе UXGA) |
| Дифференциальное усиление | 0,17% (на выходе UXGA) |
| К-фактор | 0,05% (на выходах UXGA и на витой пары) |
| Отношение сигнал/шум | VGA 73 дБ, витая пара 70 дБ |
| Регулировки | уровень -0,8…2,4 дБ |
| Связь | VGA по постоянному току, витая пара по переменному току |
| Источник питания | сеть, 230 В, 50/60 Гц, 31 ВА |
| Габариты (ШхГхВ) | 48,3х17,8х4,5 см (1U) |
| Масса | 2,7 кг |
Применение
- мультимедийные системы
- мастройка и проверка видеооборудования, в том числе мониторов, видеомагнитофонов и проекторов
- передача графических сигналов на значительные расстояния
- школы, аудитории, любые аудио/видео системы, требующие высокого качества распределения сигнала
