VP-200Dxl
- Бренд: Kramer Electronics
- Модель: VP-200Dxl
VP-200Dxl — компактное решение для безупречного распределения аналоговых видеосигналов высокого разрешения. Устройство принимает входной VGA-сигнал, усиливает его с гальванической развязкой и передаёт на два полностью идентичных выхода формата HD15F.
На лицевой панели расположены два точных регулятора для гибкой настройки амплитудно-частотной характеристики и выходной амплитуды сигнала. Ширина полосы пропускания — 370 МГц — обеспечивает стабильную передачу изображения в разрешении UXGA (1600×1200) без видимых искажений.
Благодаря применению дифференциальных усилительных каскадов значительно снижается влияние внешних помех и шумов, особенно при использовании протяжённых кабельных трасс.

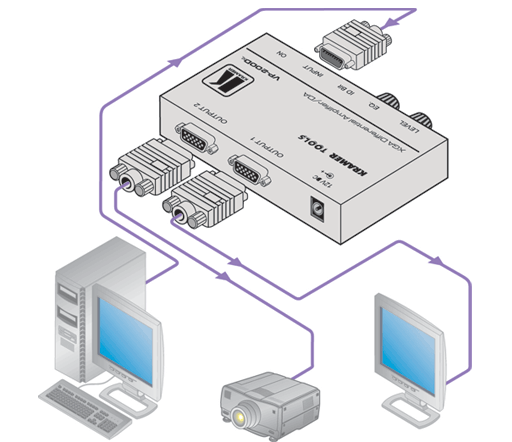

Модель отлично зарекомендовала себя в конфигурациях с двумя дисплеями, а также в мультимедийных и презентационных установках, где требуется одновременный вывод контента на локальное и удалённое оборудование — мониторы, проекторы и другие экраны.
В комплект поставки входит внешний адаптер питания 12 В. VP-200Dxl входит в линейку Kramer TOOLS — серию практичных и надёжных устройств, сочетающих доступную стоимость, компактные габариты и широкую функциональность для профессионального применения.
Характеристики:
| Входы | Аналоговый R,G,B - 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень TTL, разъемы HD15F |
| Выходы | 2 аналоговых R,G,B - 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень TTL, разъемы HD15F |
| Тип входа | Открытый |
| Полоса пропускания видеосигнала | 400 МГц на уровне –3 дБ |
| Дифференциальная фаза | Менее 0,1° |
| Дифференциальное усиление | Менее 0,17 % |
| К-фактор | Менее 0,05 % |
| Отношение видеосигнал/шум | 71,5 дБ |
| Регулировки | Уровень сигнала от –1,1 до +6,0 дБ |
| Источник питания | 12 В, 150 мА |
| Масса | 0,3 кг |
| Габариты (Ш * Г * В) | 12 х 7,5 х 2,5 см |
| Опции | Адаптеры RK-T1, RK-T3 для установки в стандартную 19” стойку |
| Аксессуары | Источник питания, монтажный комплект |
Применение
- Передача графических сигналов на большие расстояния и контроль АЧХ в презентационных системах
- Системы с двумя мониторами (локальными или удаленными)
