VP-210xl
- Бренд: Kramer Electronics
- Модель: VP-210xl
Линейный усилитель VGA VP-210xl обеспечивает надежную передачу и обработку аналогового видеосигнала в профессиональных инсталляциях. Устройство принимает входной сигнал VGA, выполняет его качественную буферизацию и гальваническую изоляцию, после чего одновременно направляет неизмененный сигнал на проходной выход для подключения локального дисплея и формирует усиленную, частотно скорректированную копию для передачи на удаленный монитор или проектор. Благодаря полосе пропускания 380 МГц прибор полностью сохраняет целостность изображения с разрешением до UXGA (1600 × 1200 пикселей), исключая искажения и потери качества даже при значительной длине кабеля.
На лицевой панели расположены два точных регулятора для ручной настройки амплитудно-частотной характеристики и уровня выходного сигнала, что позволяет адаптировать параметры под конкретные условия эксплуатации. Нижняя панель оснащена функциональными кнопками для активации эквивалентной нагрузки, имитирующей подключенный дисплей, а также для управления идентификационными битами ID-Bit в цифровом канале DDC, обеспечивая корректное распознавание источника видеосигнала. В комплект поставки входит внешний источник питания напряжением 12 В.
Модель VP-210xl входит в семейство TOOLS — линейку компактных профессиональных решений, сочетающих высокую надежность, расширенный функционал и оптимальное соотношение цены и качества. Усилитель идеально подходит для конференц-залов, учебных аудиторий, выставочных пространств и других объектов, где требуется стабильная передача аналогового видеосигнала на расстояние без потери разрешения и четкости изображения.
Характеристики:
| Входы | 1 аналоговый RGB, 0,7 В / 75 Ом, проходное гнездо, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ, разъемы HD15F |
| Выходы | 1 аналоговый RGB, 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ, разъемы HD15F |
| Полоса пропускания видеосигнала | 380 МГц на уровне -3 дБ |
| Дифференциальная фаза | 0,03° |
| Дифференциальное усиление | 0,05 % |
| К-фактор | 0,05 % |
| Отношение видеосигнал/шум | 74,8 дБ |
| Регулировки | Уровень сигнала: от 0 до +6,1 дБ; контроль АЧХ: от 0 до +8 дБ на частоте 50 МГц |
| Источник питания | 12 В, 60мА |
| Масса | ~0,25 кг |
| Габариты (Ш * Г * В) | 12 х 7,5 х 2,5 см |
| Опции | Адаптеры RK-T1, RK-T3 для установки в стандартную 19” стойку |
| Аксессуары | Источник питания, монтажный комплект |
Применение
- Передача графических сигналов на большие расстояния и контроль АЧХ в презентационных системах

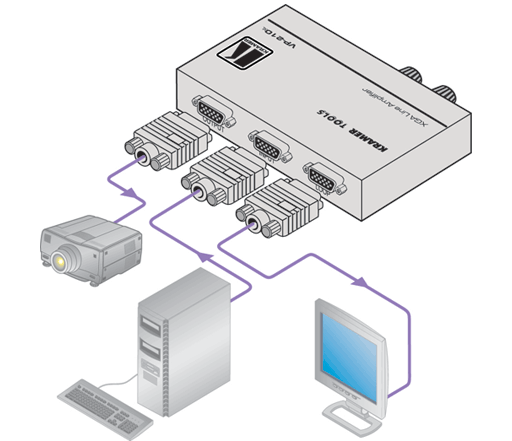

- Системы с двумя мониторами (локальными или удаленными)
