VP-4х4
- Бренд: Kramer Electronics
- Модель: VP-4х4
Матричный коммутатор Kramer VP-4x4 — это профессиональное решение для организации гибкой маршрутизации видеосигналов формата VGA и симметричных стереофонических аудиопотоков в инсталляциях среднего и крупного масштаба. Аппарат реализует архитектуру «четыре входа на четыре выхода», позволяя одновременно направлять любые источники на несколько приемных устройств без задержек и потери качества.
Высокая пропускная способность тракта, превышающая 400 МГц, обеспечивает идеальную передачу видеосигналов стандарта VGA с сохранением четкости и цветовой насыщенности. Встроенный аудиомодуль поддерживает независимую коммутацию звуковых каналов, их электрическую развязку от видеотракта, а также работу в режиме следования за видео — выбор конфигурации зависит от задач конкретной инсталляции.
Для повышения эффективности управления предусмотрена система работы с предустановками: пользователь может сохранить часто используемые схемы коммутации во внутренней памяти устройства и мгновенно активировать их по запросу. Функция TAKE добавляет уровень контроля, позволяя предварительно настроить несколько переключений и выполнить их синхронно одним действием — это критически важно при работе в режиме реального времени, например, во время презентаций или трансляций.
Защита от несанкционированного доступа и случайных изменений настроек реализуется через кнопку LOCK, которая деактивирует элементы управления на лицевой панели. При этом доступ к функциям коммутации сохраняется через внешние интерфейсы. Управление оборудованием возможно тремя способами: локально через физические переключатели на корпусе, либо дистанционно посредством последовательных протоколов RS-232 или RS-485. Это обеспечивает совместимость с сенсорными панелями, персональными компьютерами и сторонними контроллерами автоматизации.
Конструктивное исполнение отличается повышенной надежностью: прочный металлический корпус защищает электронику от внешних воздействий и вибраций. Устройство предназначено для монтажа в стандартную 19-дюймовую стойку, что упрощает интеграцию в серверные шкафы и профессиональные AV-комплексы. Такое решение оптимально для конференц-залов, учебных аудиторий, диспетчерских пунктов и студий, где требуется стабильная и предсказуемая работа системы распределения сигналов.
Характеристики:

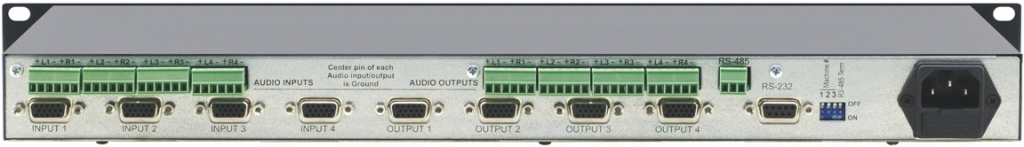

| Входы | 4х HD-15, VGA |
| 4x клеммный блок, аудио стерео | |
| Выходы | 4х HD-15, VGA |
| 4x клеммный блок, аудио стерео | |
| Полоса пропускания видеосигнала | 440 МГц (-3 дБ) |
| Максимальный уровень выходного видеосигнала | 2,6 В (дв. ампл.) |
| Дифференциальная фаза | 0,13° |
| Дифференциальное усиление | 0,05% |
| К-фактор | 0,05% |
| Отношение видеосигнал/шум | 73 дБ |
| Перекрестные помехи (видео) | -55 дБ |
| Полоса пропускания аудиосигнала | 100 кГц на уровне -0,7 дБ |
| Отношение аудиосигнал/шум | 77 дБ, невзвешенный |
| Перекрестные помехи (аудио) | -81,1 дБ на 20 кГц |
| Коэффициент гармоник + шум (аудио) | 0,031% |
| Максимальный уровень выходного аудиосигнала | 21 В (дв. ампл.) |
| Регулировки | Кнопки, RS-232, RS-485 2-я гармоника 0,02% |
| Источник питания | ~230 В, 50/60 Гц, 12 ВА |
| Габариты (Ш * Г * В) | 19” x 7” x 1 U |
| Масса | 2,7 кг |
Применение

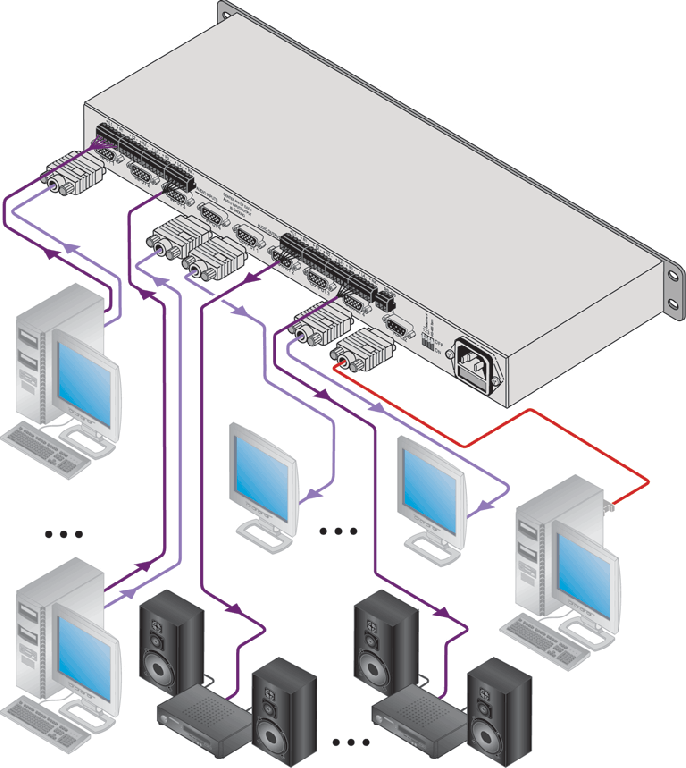

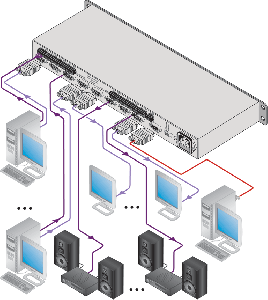

- Вывод сигнала VGA с четырех источников на четыре монитора
- Презентационные и мультимедийные системы
- Профессиональные системы отображения информации
