VP-4x8
- Бренд: Kramer Electronics
- Модель: VP-4x8

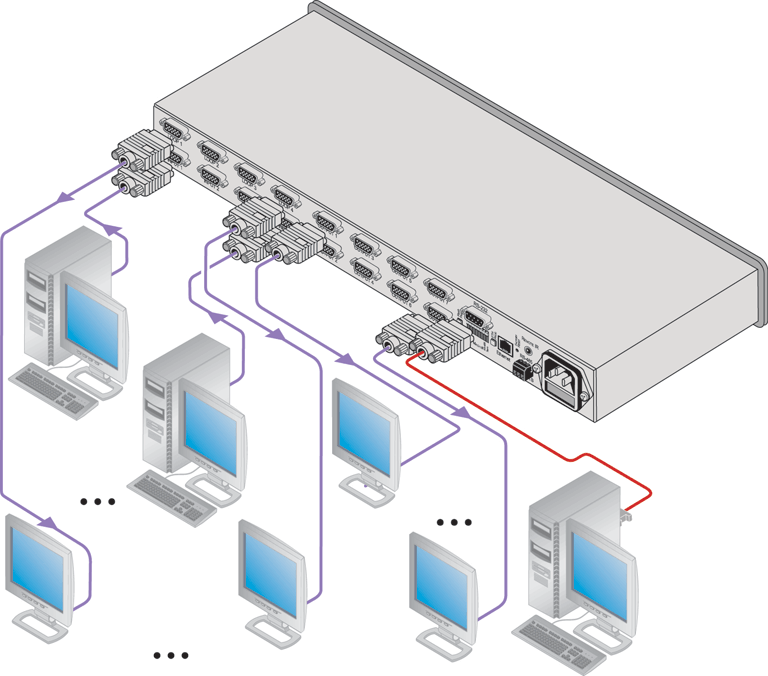

Модель VP-4x8 представляет собой высококлассное решение для маршрутизации компьютерных графических видеосигналов. Устройство поддерживает разрешения стандартов от VGA до UXGA и выше, используя надежные 15-контактные разъемы HD. Архитектура матрицы 4 на 8 позволяет гибко распределять источники: любой вход может быть направлен на любой выход в произвольной комбинации, либо сигнал с одного входа транслируется на все выходные порты одновременно.
Технические возможности и качество сигнала Оборудование гарантирует передачу данных без потерь качества благодаря широкой полосе пропускания 350 МГц (по уровню -3 дБ). Реализована полная совместимость с форматами HDTV. Входные и выходные тракты выполнены со связью по постоянному току, а наличие проходных входов упрощает интеграцию в сложные кабельные системы.
Варианты управления Пользователю предоставлен максимальный выбор способов контроля над коммутацией:
- Непосредственно с органов управления на передней панели.
- Через инфракрасный пульт ДУ (входит в комплект поставки).
- Посредством сетевых интерфейсов Ethernet.
- Через порты RS-232 и RS-485 (для работы с ними бесплатно предоставляется специализированное ПО K-Router® для Windows).
Продвинутые функции Для удобства эксплуатации внедрен ряд уникальных технологий:
- Клавиша Take: выполнение запрограммированной последовательности переключений осуществляется одним нажатием.
- Ячейки памяти: сохранение и мгновенный вызов предустановленных состояний матрицы.
- Delayed Switching™: функция задержки коммутации (регулируемый интервал 0–3,5 с). Синхроимпульсы подаются на выход раньше видеосигнала, что гарантирует чистый переход между источниками, не имеющими синхронизации.
- Active Input Indication™: система активной индикации автоматически активирует подсветку кнопок выбора входа на лицевой панели при обнаружении видеосигнала.
- Блокировка панели: возможность запрета использования кнопок на корпусе для защиты от несанкционированного доступа.
Конструктивное исполнение Прибор выполнен в стандартном корпусе, предназначенном для монтажа в 19-дюймовую стойку, и занимает высоту 1U.
Особенности:
- широкая полоса пропускания - 350 МГц (-3 дБ)
- совместимость с HDTV
- проходные входы
- входы и выходы со связью по постоянному току
- удобная кнопка Take - заданная последовательность переключений выполняется одним нажатием
- ячейки памяти для хранения и быстрого вызова состояний коммутатора
- функция задержки коммутации Delayed Switching™ (интервал 0-3,5 с) (cинхроимпульсы выдаются на выход раньше видеосигнала, что обеспечивает практически чистый переход между сигналом несинхронизированных источников)
- разнообразие возможностей управления - с передней панели, через интерфейсы RS-232 и RS-485 (управляющая программа K-Router® для Windows предоставляется бесплатно), с ИК-пульта (в комплекте), через сеть Ethernet
- функция активного извещения Active Input Indication™ - автоматическое включение подсветки кнопок выбора соответствующего входа на передней панели при наличии видеосигнала
- возможность блокирования кнопок передней панели
- стандартный корпус для установки в 19-дюймовую стойку, высота 1U
Характеристики:

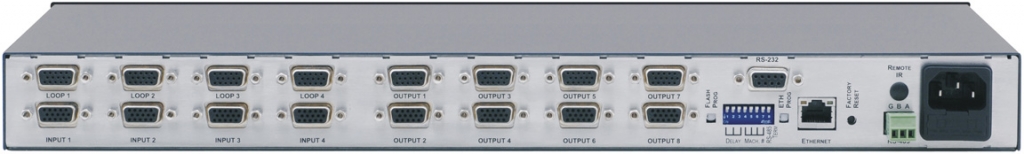

| Входы | 4х VGA, HD15F |
| Выходы | 8х VGA, HD15F |
| Максимальный размах выходного сигнала | 1,5 В |
| Разрешение | до UXGA |
| Дифференциально усиление | 0,04% |
| Дифференциальная фаза | 0,04° |
| К-фактор | <0,05% |
| Отношение сигнал/шум | 75 дБ |
| Перекрестные помехи при наихудших условиях | -53 дБ |
| Управление | 22 кнопки на передней панели, интерфейсы RS232, RS485, Ethernet |
| Связь | по постоянному току |
| Питание | сеть ~100-240 В, 50/60 Гц, 23 ВА |
| Габаритные размеры (ШхГхВ) | 48,3 x 17,8 x 4,5 см (1U) |
| Масса | 2,7 кг |
В комплекте:
- матричный коммутатор
- сетевой шнур
- нуль-модемный адаптер
- инфракрасный пульт дистанционного управления
