VS-406
- Бренд: Kramer Electronics
- Модель: VS-406

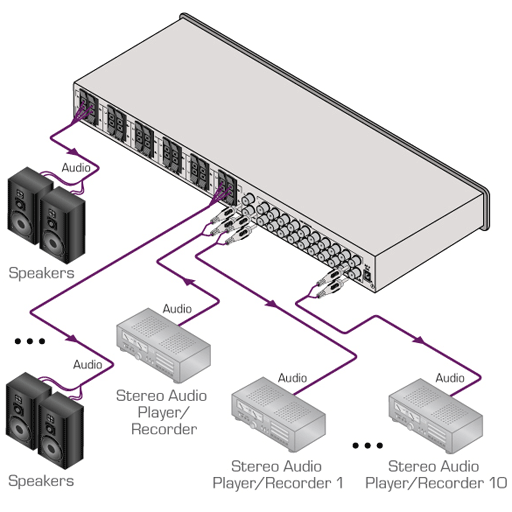

Модель VS-406 позиционируется как профессиональный узел коммутации и усиления стереосигнала, построенный на технологии класса D. Оборудование предназначено для гибкой маршрутизации одного линейного входа в одну из выбранных зон воспроизведения. Архитектура прибора позволяет реализовать схему переключения 1 на 10 для сигналов линейного уровня либо 1 на 6 для подключения акустических систем через встроенный усилитель. Одновременная активация нескольких выходных каналов исключена — сигнал подается строго на выбранную линию.
Коммутация входного стереосигнала выполнена на разъемах типа RCA. Для подключения нагрузочных громкоговорителей предусмотрены шесть каналов с подпружиненными клеммными колодками, тогда как десять линий линейного уровня также используют интерфейс RCA. Ключевое преимущество десяти линейных выходов заключается в их способности функционировать в пассивном режиме, сохраняя работоспособность даже при отключенном электропитании устройства.
Технические характеристики обеспечивают высокую верность воспроизведения: рабочая полоса частот достигает 20 кГц при спаде уровня -3 дБ. Регулировка мощности сигнала на усиленных выходах осуществляется вручную с помощью поворотного регулятора. Контроль состояния устройства ведется посредством светодиодного индикатора наличия питания. Для работы требуется источник постоянного напряжения 24 В. Конструкция корпуса полностью соответствует стандартам телекоммуникационных стоек 19 дюймов с высотой занимаемого пространства 1U, комплектация включает необходимые монтажные уголки для фиксации.
Особенности:
- механическая коммутация 1x10 (линейный вход - линейный выход) или 1x6 (линейный вход - выход на громкоговорители)
- 1 вход стереофонического аудиосигнала (разъемы RCA)
- 6 выходов на громкоговорители (подпружиненные клеммные блоки), 10 выходов стереофонического аудиосигнала с линейным уровнем (разъемы RCA)
- 10 выходов линейного уровня могут работать и без электропитания
- полоса пропускания 20 кГц (-3 дБ)
- поворотный регулятор громкости для усилителя мощности
- светодиодная индикация питания
- питание постоянным напряжением 24 В
- корпус для установки в стандартную 19" стойку высотой 1U (в комплект входят монтажные уголки)
Характеристики:
| Входы | 1 - аудио стерео, разъемы RCA (розетки) |
| Выходы | 10 - аудио стерео, разъемы RCA (розетки) |
| 6 - усиленный аудио стерео, пружинные клеммные блоки | |
| Входная чувствительность | 0,5 В (размах) при общем усилении 38 дБ |
| Максимальный размах выходного сигнала усилителя мощности | 40 В (33 Вт на канал на нагрузке 8 Ом, нелинейные искажения + шум 10%) |
| Максимальное усиление по напряжению усилителя мощности | 38 дБ |
| Полоса пропускания усилителя мощности (-3 дБ) | 20 кГц |
| Отношение сигнал/шум усилителя мощности | 74 дБ (нелинейные искажения + шум 10%) |
| Регулировки усилителя мощности | громкость 51...38 дБ (внутренние переключатели усиления установлены на 38 дБ) |
| Связь усилителя мощности | вход по переменному току, выход по постоянному току |
| Коэффициент нелинейных искажений + шум усилителя мощности | 0,2% (2 Вт, нагрузка 8 Ом) |
| Коэффициент второй гармоники усилителя мощности | 0,16% (2 Вт, нагрузка 8 Ом) |
| Питание | =24 В, 3,6 А |
| Габаритные размеры (ШхГхВ) | 483 x 102 x 45 мм (1U) |
| Масса | 1 кг |
В комплекте:
- коммутатор Kramer VS-406
- сетевой шнур
- монтажные элементы
Применение
- вещательные и монтажные студии
- магазины Hi-Fi техники
