6241HDxl
- Бренд: Kramer Electronics
- Модель: 6241HDxl

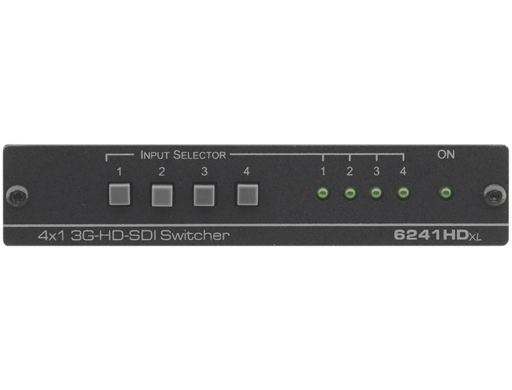

Модель Kramer 6241HDxl представляет собой профессиональное решение для маршрутизации цифровых видеопотоков в вещательных и производственных инфраструктурах. Устройство класса 4x1 предназначено для выбора активного источника среди четырех подключенных линий и трансляции выбранного сигнала на единственный выходной порт. Ключевая функция аппарата заключается в глубокой обработке видеосигналов стандартов HD-SDI и 3G-SDI с целью обеспечения максимальной целостности данных.
Встроенный механизм автоматической коррекции компенсирует затухание высокочастотных составляющих, возникающее при передаче информации по протяженным коаксиальным линиям. фирменная технология Kramer Equalization & re-Klocking™ выполняет перетактирование потока, устраняя джиттер и восстанавливая форму волны даже после прохождения через кабель большой длины. Пропускная способность интерфейса достигает 2.97 Гбит/с, что гарантирует полноценную поддержку разрешения HDTV.
Аппаратная часть полностью совместима с широким спектром индустриальных спецификаций. Поддерживаются базовые стандарты SDI согласно SMPTE 259M и SMPTE 344M, а также современные протоколы HD-SDI (SMPTE 292M) и 3G HD-SDI (SMPTE 424M). Система автоматически детектирует разрядность потока, корректно обрабатывая как 8-битные, так и 10-битные данные. Важным преимуществом является прозрачность передачи: вся служебная и полезная информация проходит через коммутатор без модификаций или потерь. Конструктивно изделие выполнено в компактном металлическом шасси линейки Kramer DigiTOOLS, что облегчает интеграцию в стойки или размещение на рабочих поверхностях.
Особенности:
- максимальная скорость передачи данных 2,97 Гбит/с
- поддержка HDTV
- поддержка стандартов SDI (SMPTE 259M и SMPTE 344M), HD-SDI (SMPTE 292M) и 3G HD-SDI (SMPTE 424M)
- автоматическая компенсация потерь сигнала в кабеле - использование технологии компенсации АЧХ кабеля и перетактирования Kramer Equalization & re-Klocking™ восстанавливает сигнал при передаче по длинным линиям
- автоматический выбор разрешения - 8 или 10 бит
- передача всей информации, содержащейся в сигнале, со входов на выход без изменений
- компактный корпус Kramer DigiTOOLS®
Характеристики:

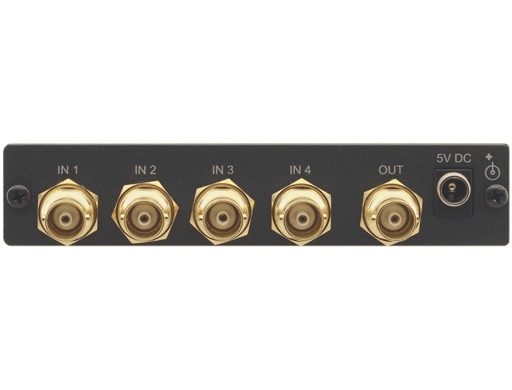

| Входы | 4- SDI, SMPTE 259M/344M, 75 Ом, разъемы BNC, розетки |
| Выходы | 1- SDI, SMPTE 259M/344M, 75 Ом, разъемы BNC, розетка |
| Максимальная скорость передачи данных | 2,97 Гбит/с |
| Максимальный размах выходного сигнала | 800 мВ (75 Ом) |
| Питание | =5 В, 300 мА |
| Габаритные размеры (Ш х Г х В) | 12 х 7,5 х 2,5 см |
| Масса | 0,25 кг |
В комплекте:
- коммутатор
- источник питания
- монтажная скоба

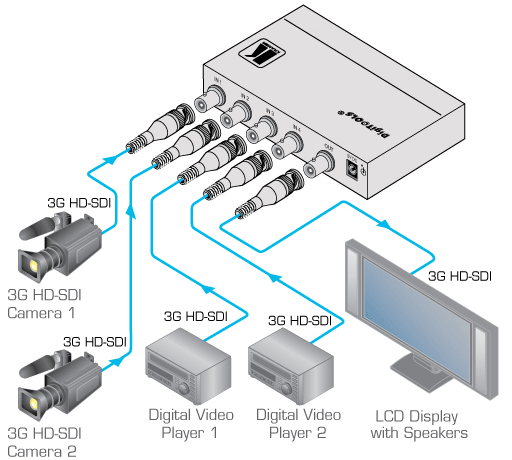

Применение
- коммутация сигналов в вещательных студиях
- студии нелинейного монтажа, студии видеопроизводства
- залы заседаний и учебные классы
