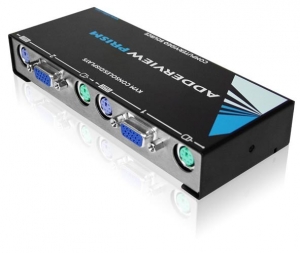

ADDERView Prism 2

Бренд: Adder Technology
Модель: AVP2

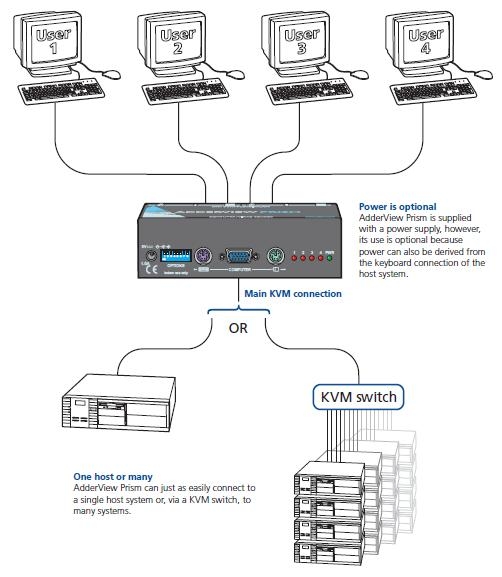

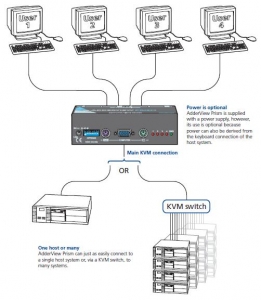

AdderView Prism AVP2 — это компактный обратный KVM-переключатель, предназначенный для организации совместного доступа нескольких операторских консолей (клавиатура, мышь, монитор) к единому компьютеру или центральному KVM-устройству. Решение идеально подходит для расширения функциональности серверных стоек, диспетчерских панелей и рабочих станций, где требуется гибкое управление из разных точек.

Устройство доступно в двух модификациях: двухпортовой (AVP2) и четырёхпортовой. Благодаря стандартным интерфейсам подключения дополнительные адаптеры не требуются. Питание реализовано в двух режимах: пассивном (через PS/2-порт клавиатуры ПК, при длине кабеля до 2 м) и активном (с использованием внешнего блока питания PSU-IEC-5Vdc). Металлический корпус размером 180 × 120 × 28 мм обеспечивает надёжность и удобство монтажа в 19-дюймовую стойку — до 16 двухпортовых или 8 четырёхпортовых модулей на один уровень.

Видеотракт поддерживает пропускную способность до 280 МГц с функцией компенсации потерь сигнала на длинных кабелях. Максимальное разрешение: 1600 × 1280 при стандартной длине кабеля, до 1900 × 1440 — при использовании коротких соединений. Видеосигнал транслируется одновременно на все подключённые мониторы. Переключение активной консоли происходит автоматически по тайм-ауту неактивности; статус «ожидания» визуализируется ритмичным мерцанием индикаторов Num/Caps/Scroll. Дополнительно доступны ручное переключение через кнопки на лицевой панели, горячие клавиши, режим автосканирования портов и функция автоматической конвертации сигналов мыши (PS/2, IntelliMouse, RS-232). Поддерживается режим обслуживания с перезагрузкой периферии и устройства. Протестирована совместимость с IBM ThinkPad. Соответствует стандартам EMC (89/336/EEC) и LVD (73/23/EEC), имеет маркировку CE.

Особенности:

Полностью автоматизированная передача совместного доступа на основе тайм-аутов
Видеосигнал может проецироваться сразу на 4 монитора одновременно
Поддерживает высокое изображение до 1900 х 1440, используя 280MHz усилители
Идеальное решение для разделения, совместного использования видеосигнала или ресурсов приложений
Удобно реализованная система обновления
Пассивное питание – устройство может питаться через порт подключения клавиатуры ПК. Разъем подключения гарантирует что получаемой мощности будет достаточно для нормального функционирования устройства.
Высокое качество видеосигнала – разрешение до 1900 х 1440.
Выбор каналов – удобное переключение используя горячие клавиши на клавиатуре или фронтальную панель управления.
Клавиши на фронтальной панели – могут быть задействованы для ручного выбора канала.
Индикаторы на фронтальной панели – показывают выбранный канал и мерцают когда мышь или клавиатура активны.
Функция автосканирования – AdderView может быть настроен на автоматическое сканирование всех портов.
Горячие клавиши – команды могут быть заданы и использоваться для выбора канала.
Автоматическая конверсия мыши – позволяет поддерживать всеми ПК мышей типа PS/2, IntelliMouse и RS232.
Совместим с IBM ThinkPad – IBM ThinkPad тестировался в качестве консоли управления.
Режим обслуживания – клавиатура, мышь и AdderView могут быть перезагружены
Физические размеры (обе модели) – металлический корпус 180x120x28 мм
Питание – функция пассивного питания. ВНИМАНИЕ: Максимальная длина кабеля при пассивном питании – 2 метра от ПК. Опционально доступны универсальные блоки питания PSU (сер. номер: PSU-IEC-5Vdc), которые могут быть необходимы для некоторых типов программ.
EMC -89/336/EEC CE marked.
LVD - 73/23/EEC.

Характеристики:

Соединения консоли AVP2
Видео порты для процессора	2 × 15-контактный разъём HD D Female для видео процессора (DDC/Синий)
Порты клавиатуры для процессора	2 × 6-контактный разъём Mini-DIN Female для клавиатуры процессора (Фиолетовый)
Порты мыши для процессора	2 × 6-контактный разъём Mini-DIN Female для мыши процессора (Зелёный)
Соединения консоли AVP4
Видео порты для процессора	4 × 15-контактный разъём HD D Female для видео процессора (DDC/Синий)
Порты клавиатуры для процессора	4 × 6-контактный разъём Mini-DIN Female для клавиатуры процессора (Фиолетовый)
Порты мыши для процессора	4 × 6-контактный разъём Mini-DIN Female для мыши процессора (Зелёный)
Соединения компьютера (AVP2, AVP4)
Общий порт клавиатуры	1 × 6-контактный разъём Mini-DIN Female для общей клавиатуры (Фиолетовый)
Общий порт мыши	1 × 6-контактный разъём Mini-DIN Female для общей мыши (Зелёный)
Общий порт монитора	1 × 15-контактный разъём HD D Female для общего монитора (DDC/Синий)
Другие соединения
Вход питания	1 × вход питания 5 В постоянного тока для дополнительного внешнего БП (500 мА)
Переключатели опций	1 × переключатели опций
Светодиодные индикаторы
Индикация	Красные светодиодные индикаторы на передней панели показывают, какая консоль используется, зелёный светодиод показывает, что подключён блок питания
Видео порты процессора/монитора
Поддерживаемые стандарты видео	VGA/SVGA/XGA/XGA-2/SXGA/UXGA
Поддержка сигнализации	Поддерживается сигнализация VESA DDC1 и DDC2
Максимальное разрешение экрана	До 1900 × 1440
Порты клавиатуры
Поддержка клавиатур	Автоматическая поддержка клавиатур типа PS/2. При подключении клавиатур типа PS/2 автоматический режим эмуляции гарантирует, что клавиатура правильно настроена в соответствии с состоянием, ожидаемым процессором. Поддерживаются клавиатуры типов 1, 2 и 3
Порты мыши
Поддерживаемые мыши	Поддерживаются мыши типа PS/2, совместимые с Logitech или Microsoft, а также многие интернет-мыши с колёсиком/прокруткой, включая Scrollpoint и Explorer
Режимы работы	Поддерживаются режимы запроса и потоковой передачи для максимальной совместимости с портативными и настольными мышами
Максимальное расстояние
Расстояние Prism до консоли	Ограничено 2 м при отсутствии блока питания или 10 м при его использовании
Расстояние Prism до процессора	Ограничено 2 м при отсутствии блока питания или 20 м при его использовании
Возможность обновления
Обновление прошивки	Прошивка с возможностью обновления пользователем через загрузку с ПК
Физические характеристики
Корпус AVP2	Металлический корпус 23 × 148 × 68 мм
Корпус AVP4	Металлический корпус 43 × 148 × 68 мм
Питание
Блок питания	5 В постоянного тока, 2 А (в комплекте)
Электромагнитная совместимость
Соответствие	Соответствует директиве ЕС по ЭМС 89/336/EEC. Знак соответствия СЕ и соответствие классу А по стандарту FCC
Варианты монтажа в стойку
Комплект монтажа	RMK-PRISM — комплект для монтажа в 19" стойку, 4U, для устройства ADDERView Prism. Вмещает до 16 устройств AVP2 и 8 устройств AVP4
