ADDERView Prism 4

Бренд: Adder Technology
Модель: AVP4

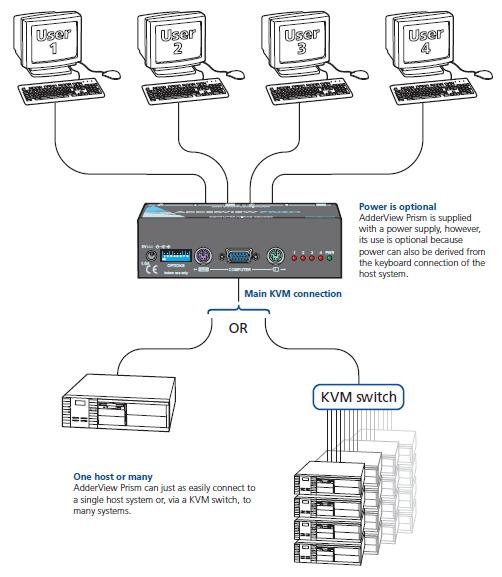

AdderView Prism AVP4 представляет собой высокопроизводительный обратный KVM-переключатель, спроектированный для организации параллельного доступа к одному серверу или базовому KVM-разветвителю с нескольких рабочих станций. Устройство позволяет подключить до четырех независимых консольных комплектов (монитор, клавиатура, мышь) из различных точек инфраструктуры, что обеспечивает отказоустойчивое и распределенное управление вычислительными ресурсами.

Гибкая топология и энергоэффективность Линейка выпускается в двух конфигурациях: с двумя и четырьмя портами. Все модификации используют общепринятые интерфейсы, что исключает необходимость в дополнительных переходниках и упрощает масштабирование существующих ИТ-систем. Ключевым архитектурным преимуществом является поддержка двойного сценария питания: от внешнего сетевого адаптера либо посредством пассивного забора энергии через разъем клавиатуры. Компактные габариты и отказ от обязательного блока питания гарантируют беспроблемную установку в стесненных условиях и соответствие современным стандартам кабель-менеджмента.

Высокоскоростная видеоподсистема Коммутатор обеспечивает стабильную трансляцию графического сигнала с полосой пропускания 280 МГц. Встроенный аппаратный усилитель автоматически компенсирует затухание на протяженных видеолиниях, сохраняя четкость и детализацию изображения. Базовое поддерживаемое разрешение достигает 1600×1280 пикселей, а при использовании коротких трасс возможно расширение до 1900×1400 пикселей без артефактов и задержек.

Интеллектуальное распределение доступа Prism автономно управляет очередностью подключения консолей на основе программируемых тайм-аутов. В каждый момент времени активным является только один пользовательский комплект, при этом видеопоток непрерывно дублируется на все подключенные мониторы. Станции в режиме ожидания идентифицируются по ритмичному миганию светодиодов Num Lock, Caps Lock и Scroll Lock на клавиатуре. При отсутствии пользовательского ввода в течение заданного интервала право управления оборудованием автоматически передается следующей консоли.

Оптимизация серверного пространства Устройства полностью совместимы со стандартами 19-дюймовых телекоммуникационных шкафов. Благодаря модульной конструкции в одном стойко-месте можно разместить до 16 двухпортовых или до 8 четырехпортовых блоков Prism, что критически важно для плотного размещения оборудования в ЦОД и профильных серверных комнатах.

Особенности:

Полностью автоматизированная передача совместного доступа на основе тайм-аутов
Видеосигнал может проецироваться сразу на 4 монитора одновременно
Поддерживает высокое изображение до 1900 х 1440, используя 280MHz усилители
Идеальное решение для разделения, совместного использования видеосигнала или ресурсов приложений
Удобно реализованная система обновления
Пассивное питание – устройство может питаться через порт подключения клавиатуры ПК. Разъем подключения гарантирует что получаемой мощности будет достаточно для нормального функционирования устройства.
Высокое качество видеосигнала – разрешение до 1900 х 1440.
Выбор каналов – удобное переключение используя горячие клавиши на клавиатуре или фронтальную панель управления.
Клавиши на фронтальной панели – могут быть задействованы для ручного выбора канала.
Индикаторы на фронтальной панели – показывают выбранный канал и мерцают когда мышь или клавиатура активны.
Функция автосканирования – AdderView может быть настроен на автоматическое сканирование всех портов.
Горячие клавиши – команды могут быть заданы и использоваться для выбора канала.
Автоматическая конверсия мыши – позволяет поддерживать всеми ПК мышей типа PS/2, IntelliMouse и RS232.
Совместим с IBM ThinkPad – IBM ThinkPad тестировался в качестве консоли управления.
Режим обслуживания – клавиатура, мышь и AdderView могут быть перезагружены
Физические размеры (обе модели) – металлический корпус 180x120x28 мм
Питание – функция пассивного питания. ВНИМАНИЕ: Максимальная длина кабеля при пассивном питании – 2 метра от ПК. Опционально доступны универсальные блоки питания PSU (сер. номер: PSU-IEC-5Vdc), которые могут быть необходимы для некоторых типов программ.
EMC -89/336/EEC CE marked.
LVD - 73/23/EEC.

Характеристики:

Разъемы (Connectors) Подключения консоли KVM AVP2	• 2 × 15-контактный HD-D (гнездо) для видео ЦП (DDC/синий) • 2 × 6-контактный mini-DIN (гнездо) для клавиатуры ЦП (фиолетовый) • 2 × 6-контактный mini-DIN (гнездо) для мыши ЦП (зеленый)
Подключения консоли KVM AVP4	• 4 × 15-контактный HD-D (гнездо) для видео ЦП (DDC/синий) • 4 × 6-контактный mini-DIN (гнездо) для клавиатуры ЦП (фиолетовый) • 4 × 6-контактный mini-DIN (гнездо) для мыши ЦП (зеленый)
Подключения к компьютеру (AVP2, AVP4)	• 1 × 6-контактный mini-DIN (гнездо) для общей клавиатуры (фиолетовый) • 1 × 6-контактный mini-DIN (гнездо) для общей мыши (зеленый) • 1 × 15-контактный HD-D (гнездо) для общего монитора (DDC/синий)
Другие подключения	• 1 × вход питания 5 В пост. тока для опционального внешнего БП 500 мА • 1 × переключатели опций/режимов
Светодиодные индикаторы	На передней панели устройства расположены красные светодиоды, указывающие на активную консоль, и зеленый светодиод, сигнализирующий о подключении блока питания.
Порты видео/монитора ЦП	• Поддержка видео стандартов VGA/SVGA/XGA/XGA-2/SXGA/UXGA. • Поддержка сигнализации VESA DDC1 и DDC2. • Максимальное разрешение экрана: 1900 × 1440.
Порты клавиатуры	Автоматическая поддержка клавиатур PS/2. При подключении срабатывает автоматическая эмуляция режима, обеспечивающая корректную настройку клавиатуры под требования ЦП. Поддерживаются клавиатуры типов 1, 2 и 3.
Порты мыши	Поддерживаются мыши типа PS/2, совместимые с Logitech или Microsoft, а также многие модели с колесиком прокрутки (включая Scrollpoint и Explorer). Поддерживаются режимы Prompt и Stream для максимальной совместимости с портативными и настольными мышами.
Максимальное расстояние	• От Prism до консоли: до 2 м (без БП) или до 10 м (с БП). • От Prism до ЦП: до 2 м (без БП) или до 20 м (с БП).
Возможность обновления	Обновление Flash-прошивки пользователем путем загрузки файла с ПК.
Физические параметры	• AVP2: металлический корпус, 23 × 148 × 68 мм • AVP4: металлический корпус, 43 × 148 × 68 мм
Питание	В комплекте поставляется блок питания: 5 В пост. тока, 2 А.
Электромагнитная совместимость (ЭМС)	Соответствует европейской директиве по ЭМС 89/336/EEC. Имеет маркировку CE и соответствует стандарту FCC класса A.
Варианты монтажа в стойку	Комплект RMK-PRISM для монтажа в 19-дюймовую серверную стойку (формат 4U) для ADDERView Prism. Может вместить до 16 устройств AVP2 и 8 устройств AVP4.
