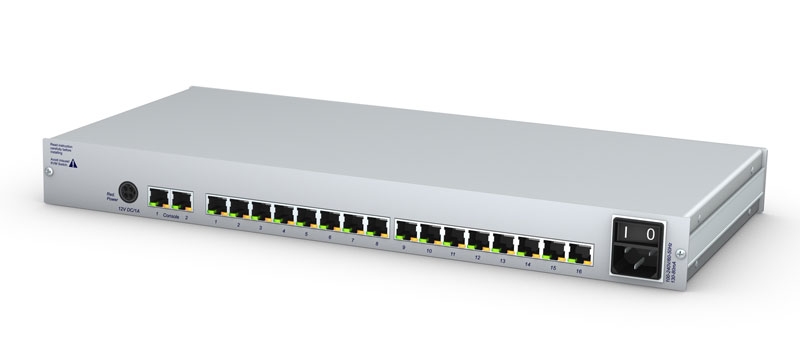

Особенности:
Видео
- разрешение передаваемого аналогового видеопотока до 1920 х 1440 при дискретности 75 Гц
- режим цветности аналогового видео – 32 бита
- разрешение передаваемого по протоколу IP цифрового видео максимально может достигать до 1920 х 1200 пикселей при дискретности 60 Гц, в соответствии со стандартом VESACVT-RB
- режим цветности для цифрового видео – 8 бит, при наличии модуля UCON-IP-NEO
- Автоматические настройки видео, возможна установка персональных параметров для каждого пользователя
- взаимная удалённость вычислительных модулей и рабочих консолей – 300 метров кабеля CAT-x
Общие характеристики прибора
Видео
- KVM переключатель и удлинитель KVM совмещены в едином устройстве
- Автоматическая настройка изображения для каждого передающего канала между вычислительным модулем CATpro2 и рабочей консолью U-CON
- сигнал передаётся на расстояние 300 метров по кабелю CAT-x, сохраняя максимальное разрешение видео
- допустимо совместное использование с модулями DVI при наличии CATpro2-DVI-Audio-UC
Технические особенности прибора
- KVM коммутатор совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовую стойку
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Оснащён резервным блоком питания
- Все компоненты системы готовы к работе сразу же после подключения
- Функция Stay-Aliveдля предотвращения обрыва связи между сервером и головным модулем KVM коммутатора CATCenter X2
- Опционально может комплектоваться переключателем электропитания HardbootCCX
Другие сигналы
поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Расширение системы
- CATCenter X2 максимально поддерживает до 1024 единовременно подключенных компьютеров
- возможно подключение переключателя электропитания HardbootCCX
- в случае использования оптоволоконной связи общих охват системы может быть увеличен до 10 километров
- прошивка коммутатора настраивается для работы в качестве логической консоли, объединяющей несколько пользовательских модулей (TSFunction)
- дополнительное включение функции встроенного ПО “Push-GetFunction”, позволяющей принимать любое из транслируемых в системе изображений на любую VGA консоль и также передавать видеосигнал на любой модуль системы
- Связь/ Безопасность
- программная защита прав доступа и возможность редактирования настроек системы пользователем могут быть как включены, так и отключены
- авто-распознавание и схематическое отображение всех структурных компонентов системы
- аварийная система резервного электропитания
Практическое применение устройства
Коммутатор CATCenter X2 специально разработан для работы в небольших серверных комнатах, для управления которыми достаточно двух рабочих консолей. Благодаря различным вспомогательным модулям UCON (локальной связи, удалённого управления, связи по кабелю CAT-x, удалённой работы по IP), данное устройство способно решать весь спектр задач построения локальной сети, интегрированной в глобальный внешний трафик.
Отличия данной системы от CompactCenter X2:
- Две рабочие консоли CompactCenter работают в составе данной системы в качестве служебных модулей: одна для локального трафика и одна для IP
- Устройство CompactCenter самостоятельно обеспечивает системе сетевой доступ
- Настройки коммутатора CompactCenter осуществляются по протоколу IP через сетевой интерфейс
Отличия данной системы от серии устройств CATCenter NEO:
- CATCenter NEO работают с аудиопотоком
- CATCenter NEO обеспечивают доступ к сети
- CATCenter NEO настраиваются по IP через сетевой интерфейс
- CATCenter NEO не ограничены лишь двумя консолями
- Таким образом, CATCenterX2 может быть использован в качестве служебного модуля в системах, выстраиваемых на базе VGA коммутатора CATCenterNEO.
Принципиальная схема подключения устройств в сетях, построенных на основе KVM коммутатора CATCenter X2
Пример

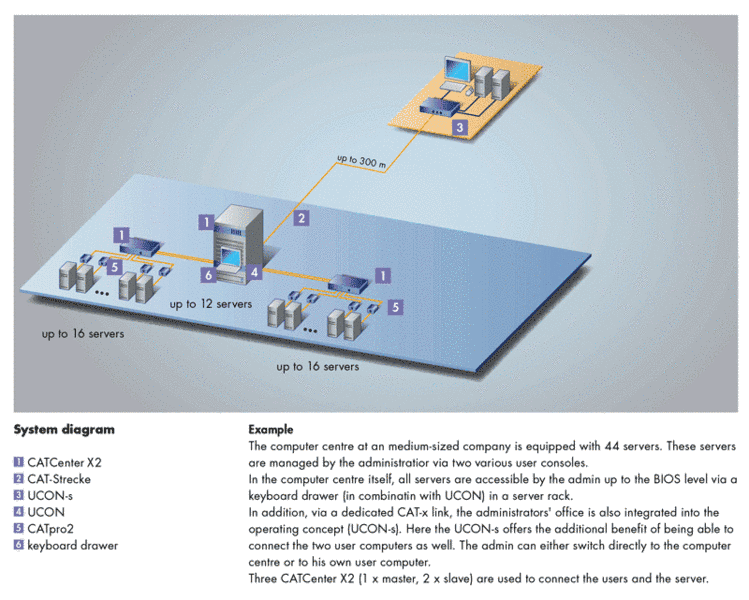

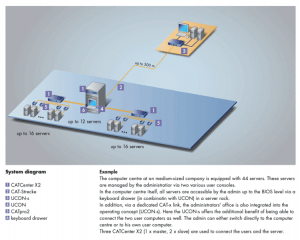

На диаграмме представлена структура размещения компьютерной техники в организации средних размеров, чьи запросам удовлетворяют 44 сервера. Эти сервера обслуживаются системным администратором с двух удалённо расположенных рабочих консолей. В самой серверной комнате доступ ко всем серверам возможен при помощи выдвижной клавиатуры, смонтированной на стойке в сочетании с модулем UCON. Здесь администратор может производить любые настройки и корректировки работы системы, вплоть до редактирования BIOS.
В дополнение к этому, офис администратора сети также включен в единую систему посредством кабелей CAT-x нужного типа и модулей UCON. В данном случае модули UCON создают дополнительное преимущество в работе администратора: он имеет доступ ко всей системе как непосредственно находясь в серверной комнате, так и со своего рабочего места. Три головных модуля CATCenterX2 (один основной и два служебных) используются здесь для обеспечения связи между пользователями и сервером.
Размещение устройства
Матричные KVM коммутаторы CATCenter X2 поставляются как настольный прибор. Также в комплект поставки входит планка для монтажа в 19-дюймовую стойку.
