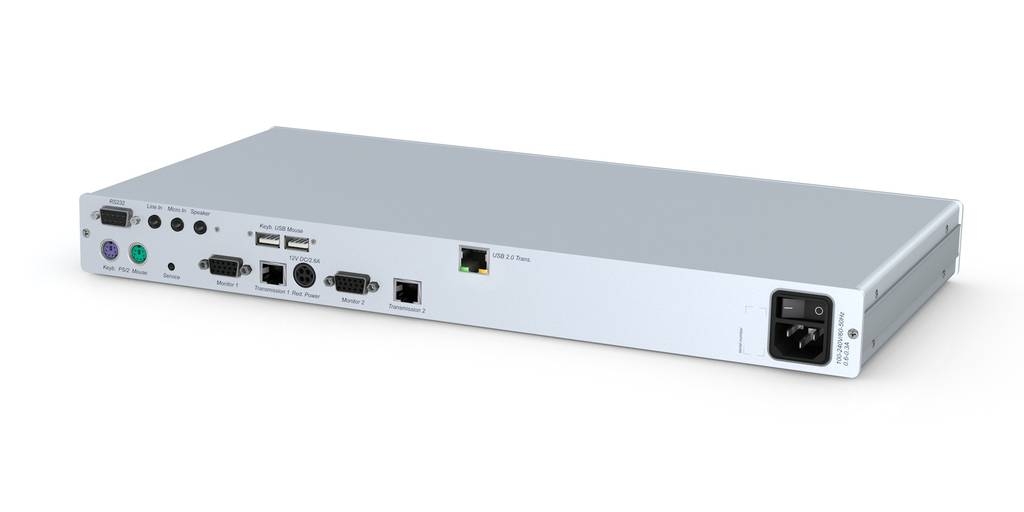

CATVision-MC2-CON
- Бренд: Guntermann & Drunck
- Модель: A1220001
Двухмониторный KVM-приёмник CATVision-MC2-CON — решение для удалённого управления ПК с поддержкой 2-канального VGA
CATVision-MC2-CON — это двухканальный KVM-приёмник, входящий в состав удлинителя CATVision-MC2. Устройство предназначено для передачи сигналов клавиатуры и мыши (USB и PS/2), а также 2 видеоканалов VGA по витой паре CAT5/CAT6/CAT7 на расстояния до 300 метров. Модель идеально подходит для дата-центров, серверных и других ИТ-инфраструктур, где требуется одновременный контроль двух мониторов с одного ПК.
Система включает передающий (трансмиттер) и приёмный (ресивер) модули, обеспечивающие удалённое управление ПК. К каждому из модулей можно подключить локальную рабочую консоль. Устройство поддерживает настольное и стоечное исполнение, а также доступна сдвоенная версия с двумя идентичными модулями в одном корпусе.
Важно: устройство снято с производства. Рекомендуется уточнить наличие или рассмотреть аналогичные решения.
Ключевые технические характеристики:
- Поддержка 2 каналов VGA-видео до 1920×1440 при 75 Гц
- Пропускная способность до 250 МГц
- Функция IVT+ для настройки изображения через меню
- Компенсация задержки сигнала до 50 нс
- Передача VGA до 300 м, USB 1.1 до 200 м, USB 2.0 до 100 м
- Совместимость с USB и PS/2
- Настольное и стоечное исполнение
- Обновление ПО через флэш-память
- Встроенный и резервный БП (опционально)
- Функция CV-Power для управления питанием ПК
- Поддержка специализированных клавиатур
Передача видеосигнала и данных:
Устройство транслирует несжатые 2 VGA-видеопотока с разрешением до 1920×1440 и частотой обновления 75 Гц. Функция IVT+ позволяет настраивать параметры изображения через встроенное экранное меню. Для компенсации рассинхронизации цветовых каналов доступна автоматическая коррекция с точностью до 50 наносекунд, особенно полезная при длине кабеля более 100 м.
Управление и безопасность:
Оба модуля — трансмиттер и ресивер — оснащены локальными рабочими консолями, обеспечивающими контроль как на месте, так и удалённо. Поддерживается настройка пользовательских прав и защита доступа. Функция CV-Power позволяет управлять включением, выключением и перезагрузкой удалённого ПК через специальный контроллер, подключённый к принимающему модулю.
Установка и подключение:
Подключение выполняется стандартным образом: ПК подключается к передающему модулю, а рабочая станция — к приёмнику. Для соединения модулей используется кабель CAT5/6/7. Устройство легко интегрируется в стоечную инфраструктуру, что делает его удобным решением для дата-центров и серверных помещений.
Особенности:
Видео
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц
- пропускная способность при передаче видео – до 250 МГц
- функция IVT+: индивидуальные настройки видео осуществляются через экранное меню
- опционально доступна функция экранного меню «Компенсация задержки» (рассинхронизации) для всех цветов с точностью до 50 наносекунд
Передача данных
- сигнал транслируется на расстояния до 300 метров (в зависимости от разрешения видео)
- до 200 метров по USB1.1 (опционально)
- до 100 метров по USB2.0 (опционально)
- основной способ передачи сигналов – кабель CAT серий 5, 6 и 7
- двустороннее транслирование аудиосигнала и данных последовательного порта RS-232 (опционально)
- прозрачная передача сигналов шины USB версий 1.1 и 2.0 (опционально)
Технические особенности прибора
- встроенный основной блок питания и возможность использования внешнего резервного БП (опционально)
- Постоянная эмуляция работы клавиатуры и мыши
- Прибор поддерживает клавиатуры и мыши с разъёмами подключения как PS/2, так и USB, причём, возможно комбинированное использование данных устройств с различными портами
- Устройство производится как в настольном исполнении, так и вариант для монтажа в стойку
Обновление программного обеспечения устройства
Все компоненты системы (Master & Slave, основной и служебный модули) получают обновления программного обеспечения через флэш (flashupgrade)
Общие характеристики прибора
Видео
различные версии прибора работают с одним или двумя каналами видео формата VGA
автоматическая оптимизация видеопотока
Эксплуатационная особенность
- оба модуля системы – трансмиттер и ресивер – имеют рабочие консоли со всеми каналами передаваемого видео
- защищённый доступ в систему и ограничения пользовательских полномочий, которые можно отключить
Другие сигналы
- передаёт несжатый видеопоток формата VGA на расстояния до 300 метров без потери качества
- устройство работает с клавиатурой и мышью с разъёмами подключения PS/2 и USB
- предусмотрена поддержка нестандартных, специальных клавиатур
Безопасность
Резервный блок питания
Варианты исполнения модулей системы
- Размещение устройства
- KVM удлинитель CATVision имеет два варианта исполнения: настольный прибор (DT, Desktop) и монтируемый в слот стойки (RM, RackMount)
- Сдвоенная система сочетает два одинаковых модуля CATVisionв едином корпусе
Каналы видео
- существуют варианты данного устройства, работающие с одним, 2, 3 и 4 каналами видео
Расширенные возможности
CV-Power
Функция CV-Power позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места. Управляемый компьютер подключается к ресиверу KVM удлинителя.
Данная функция доступна для всех версий CATVision.
Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Компенсация рассинхронизации транслируемого видеосигнала
Функция компенсации задержки при передаче сигнала включена только на передающем модуле KVM удлинителя CATVision. Трансмиттер автоматически корректирует временные погрешности кабелей с точностью до 50 наносекунд. Благодаря данной функции, все цвета поступают на монитор одновременно.
Производитель данного прибора рекомендует использовать функцию компенсации при длинах передающих кабелей свыше 100 метров. В случае использования кабеля K-C5-OILиспользование данной функции обязательно. Также следует учитывать, что при использовании кабелей не фирмы Guntermann & Drunck Gmbh, функция компенсации рассинхронизации может понадобиться даже при меньших расстояниях транслирования.
Установка модулей системы
Соедините ваш ПК с передающим модулем KVM удлинителя CATVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к ресиверу CATVision. Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем CATVision (ресивером).
Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (кабели CAT серий 5, 6, 7). Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM удлинителя CATVision».
Характеристики:
| Видео | |
| Количество мониторов | 2 |
| Тип видео сигнала | Аналоговое видео |
| Разрешение аналоговое | Up to 1920 × 1440 @ 75 Hz or 2k x 2k @ 60 Hz |
| (в зависимости от длины кабеля) | |
| Стандарты | DDC support for DVI |
| Полоса пропускания | 250 MHz |
| Интерфейсы для пользовательской консоли | 2 × D-sub HD 15 socket |
| Интерфейсы для компьютерного модуля | 1 × D-sub HD 15 socket |
|
Клавиатура/Мышь |
|
| Интерфейсы для пользовательской консоли | 2 × Mini-DIN 6 socket |
| 2 × USB-A socket | |
| Интерфейсы для компьютера (KVM) | 1 × 20-pin MDR socket |
| 1 × USB-B socket | |
|
Аудио |
|
| Исполнение | Встроенный |
| Частота дискретизации | 48 kHz |
| Разрешение | 18 bit digital |
| Полоса пропускания | 22 kHz |
| Усилитель микрофона | 20 dB |
| Интерфейсы для пользовательской консоли | 3 × 3.5 mm socket (speaker, micro in) |
| Интерфейсы для компьютерного модуля | 2 × 3.5 mm socket |
| (line in, line out) | |
|
RS232 |
|
| Исполнение | Встроенный |
| Скорость передачи 300 m | Max. 38,400 bit/s |
| Скорость передачи 100 m | Max. 57,600 bit/s |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR |
| Интерфейсы для пользовательской консоли | 1 × D-Sub 9 plug |
| Интерфейсы для компьютерного модуля | 1 × D-Sub 9 plug |
|
Прозрачный USB 1.1 |
|
| Исполнение | Встроенный |
| Дальность передачи | Up to 200 m |
| USB питание | High power devices up to 500 mA |
| USB скорость передачи | Up to 12 Mbit/s |
| Интерфейсы для пользовательской консоли | 4 × USB-A socket |
| Интерфейсы для компьютерного модуля | 1 × USB-B socket |
| (для клавиатуры и мыши) | |
|
Прозрачный USB 1.1 |
|
| Исполнение | Встроенный |
| Дальность передачи | Up to 100 m |
| USB питание | High power devices up to 500 mA |
| USB скорость передачи | Up to 480 Mbit/s |
| Интерфейсы для пользовательской консоли | 4 × USB-A socket |
| Интерфейсы для компьютерного модуля | 1 × USB-B socket |
|
Передача |
|
| Тип кабеля связи | Отдельный кабель CAT-x |
| Тип передающего кабеля | CAT-x cable |
| Дальность передачи (макс.) | До 300 метров при максимальном разрешении |
| Подключение | 2 × RJ45 socket |
| USB 2.0 подключение | 1 × RJ45 socket |
| Количество CAT-x кабелей | 2 |
| Передача Audio и RS232 | не требуется дополнительного кабеля CAT-x |
| Передача USB 1.1 | 1 дополнительный кабель CAT-x |
| Передача USB 2.0 | 1 дополнительный кабель CAT-x |
|
Основной источник питания |
|
| Тип | Встроеный блок питания |
| Соединение | 1 × IEC plug |
| Напряжение | AC100-240V/60-50Hz |
| 0.3-0.2A | |
| USB 2.0 вариант | 0.5-0.2A |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Mini-DIN 4 socket |
| Напряжение | AC100-240V/60-50Hz |
| +12VDC/1.0A | |
| Вариант USB 2.0 | +12VDC/2.0 |
|
Корпус |
|
| Материал | Анодированный аллюминий |
| Desktop (W × H × D) | 270 × 44 × 210 mm |
| USB 2.0 вариант | 435 × 44 × 210 mm |
| Rackmount (W × H × D) | 19" × 1 U × 210 mm |
| Вес | Приблизительно 1.3 kg |
| USB 2.0 вариант | Приблизительно 2.2 kg |
|
Обновление |
|
| Процесс | С помощью мастера через сервисный разъем приемника или передатчика |
| Соединение | 1 × 2.5 mm jack plug |
|
Условия Эксплуатации |
|
| Температура | +5 to +40 °C |
| Влажность | 20 - 80% non-condensing |
| Сертификация | CE, RoHs |
