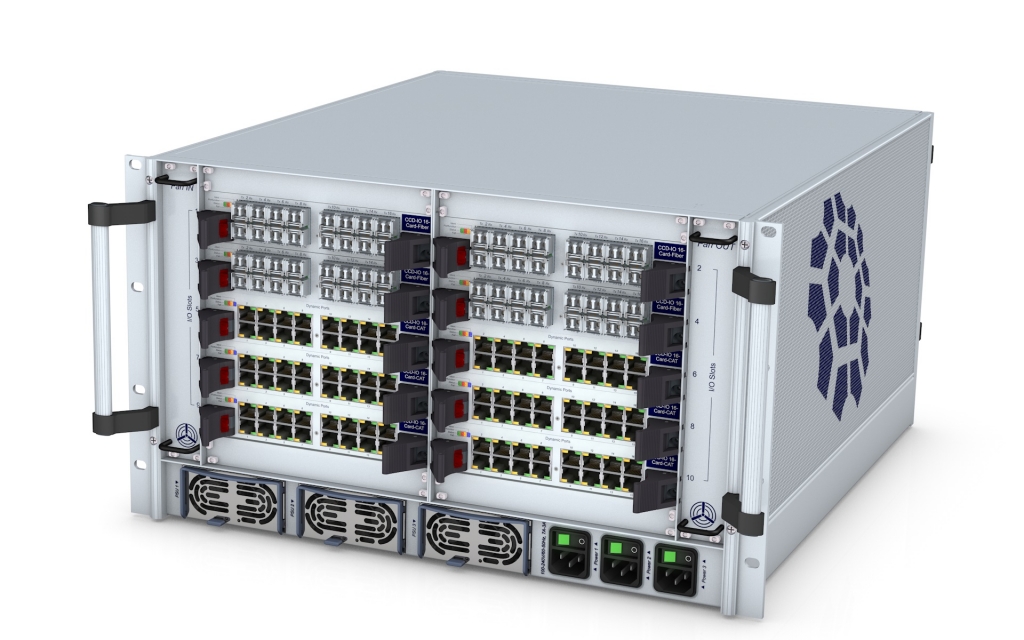

ControlCenter-Digital-160

Видео

• Передача сигналов DVI single link с разрешением до 1920 × 1200 @ 60 Гц (пользовательский модуль поддерживает также также VGA 1280 × 1024 @ 85 Гц).
• интеграция стандарта DisplayPort и аналоговых видео-источников (VGA) матрицы
• Глубина цвета DVI – 24 бита.
• Передающая система на 560 метров по витой паре:
• От компьютера до центрального модуля 140 м.
• От центрального модуля до периферии 140 м.
• Расстояние между двумя центральными модулями (до двух в системе) – макс. 140 м.
• Поддержка E-DDC.
• Передача сигнала до 10 000 м по оптоволокну между любыми двумя компонентами.

Аудио

• Двунаправленная трансляция стерео аудио-сигнала.
• Глубина звука 24 бита.
• Полоса пропускания 22 kHz с частотой дискретизации 96 кГц.

Совместимость

• KVM коммутатор ControlCenter-Digital-160 совместим со всеми компонентами в серии DVICenter.
• DVICenter встраиваются в имеющуюся структуру как ведомое устройство.

Устройство

• Соединение исключительно с “железными”компонентами – отпадает необходимость установки ПО.
• Устройство состоит из четырех карт различного типа: 2 платы ввода-вывода по витой паре и по оптическому волокну для соединения обеих сторон – компьютера и консолей, карта коммутации с модулем центрального процессора и плата управления, содержащая все логику соединений.
• Карта коммутации и плата управления могут быть по-модульно заменены.
• Три бесперебойных блока питания могут быть заменены “на лету”, в процессе работы.
• Платы ввода-вывода, ИБП и устройства воздушного охлаждения могут быть подключены или заменены в “горячем режиме”.
• Каскадируемость системы позволяет создавать объемные инсталляции из тысяч компьютеров.
• Алюминиевый корпус как гарантия помехозащищенности.

Объединение портов
В дополнение к возможности управлять множеством компьютеров с одной консоли  ControlCenter-Digital-160 также поддерживает режим нескольких мониторов от компьютеров с множественными видео-выходами. Таким образом, возможна комбинация нескольких каналов в единую группу портов.

Как всегда доступно управление системой посредством web-интерфейса. В дополнение к множеству экранов, вам предоставляется возможность включения и других сигналов в эти группы. Система также передает прозрачные USB 2.0 сигналы одинаково хорошо, как и RS-232.

Функция стекирования
Эта функция дает возможность системе быть еще более гибкой для внедрения. Она увеличивает количество портов путем объединения до десяти устройств KVM коммутатора ControlCenter-Digital-160 в один порт шины. Порты стекированных коммутаторов переключаются параллельно мастер-системе. Таким образом удобно создавать много-мониторные консоли, назначая им USB или RS-232 каналы.

USB-пиннинг
Если несколько портов KVM коммутатора ControlCenter-Digital-160 сгруппированы в многоканальную конфигурацию, USB-пиннинг позволит остановить передачу сигнала текущего компьютера на время переключения на другой канал. Таким образом предотвращается потеря USB-сигнала при его удержании.

Ключевые показатели – система

ControlCenter-Digital-160 – это:

• 288 портов для любого количества пользовательских и компьютерных модулей.
• Максимально 3 998 компьютеров, пятьюдесятью 50-тю консолями, как пример.

Модульность:

• Полностью модульная система с заменяемыми компонентами.
• Задняя панель состоит из различного типа кард: платы ввода-вывода по витой паре и опто-волокну, карта коммутации и управления.
• Платы ввода-вывода по витой паре и оптоволокну, блоки питания и устройства воздушного охлаждения заменяемы “на лету”.
• Возможность одновременной работы как по витой паре, так и по опто-волокну.
• Палаты коммутации и управления могут быть заменены независимо друг от друга.
• Благодаря избыточности, источники питания могут быть заменены без прерывания работы системы.

Показатели:

• Удобство использования, простота конфигурирования, интуитивно-понятный интерфейс.
• Гарантированная работоспособность в режиме “24/7”.
• Отказоустойчивость, долгий “срок жизни” устройств.
• Мониторинг безопасности и поддержка SNMP.

Видео

• Коммутация и удлинение сигнала в одной системе.
• Технология HDIP (высоко-динамичная обработка изображения) для наилучшего качества изображения
• Передача на расстояние до 140 м между модулями по витой паре с максимальным разрешением и до 560 м при каскадировании.
• Передача на расстояние до 10 000 м по оптическому волокну.

Сигналы

• Коммутация двунаправленных аудио-сигналов.
• Поддержка PS/2 и USB-клавиатур / мышей.
• Прозрачные сигналы RS-232 и USB 2.0.

Расширяемость

• Возможность управления 3 998 компьютерами с 50 консолей.
• DVICenter может быть развернут в системе как ведомое устройство.
• Каскадируемость до трех уровней.
• Прошивка для много-мониторных консолей (функция TS).
• Прошивка для получения управления содержимым удаленных мониторов (функция Push-Get)
• Прошивка для подготовки к сетевому переключению (IP-Control-API)

Динамические порты

• Возможность гибкой конфигурации как компьютерных, так и пользовательских портов.
• Произвольное количество портов: как компьютерных, так и пользовательских.
• Автоматическое определение компьютерных и пользовательских портов.

Сеть

• Авто-определение и демонстрация сетевой инфраструктуры
• Два сетевых порта
• Конфигурация посредством web-интерфейса.
• Централизованное обновление всех компонентов ControlCenter-Digital-160 через сеть.
• Текстовая консоль управления TCP/IP например: AMX, Crestron или VSM как KSC-Commander.
• Поддержка удаленной аутентификации посредством протоколов: LDAP, Active Directory, TACACS+ и Radius.

Безопасность

• Отказоустойчивая связь (если центральный модуль дает сбой, у вас есть возможность поддержать прямую связь между пользовательским и компьютерным модулями и продолжить управление системой). Это реализуемо в системах с витой парой, и удлинением сигнала до 140 м..
• Защита доступа и управление пользователями, с возможностью отключения.
• Избыточные система поддержки питания за счет трех БП.

Ключевые показатели – мониторинг / SNMP

Функции: информирование о статусе
Управление: web-интерфейс
Эффективность: 1 кластер

CCD-мониторинг позволяет определять системный статус устройств G&D.
Web-интерфейс обеспечивает отсылаемую (SNMP trap) и принимаемую (SNMP GET) информацию для мониторинга каждого отдельного устройства в системе.

В комплект поставки включены обе функции: мониторинга и SNMP-прерывания.
Секция информации демонстрирует установки конфигураций устройств и их действующие статусы.

Помимо прочего имеется возможность мониторинга:

• Матрица статусов (онлайн / оффлайн).
• Функция коммутации (ок / отказ).
• Статус плат ввода-вывода (ок / отказ) .
• Подача электричества (вкл. / выкл.).
• Температура (°C).
• Сеть (ок / отказ).
• Стек / шина (вкл. / выкл.).
• Скорость вращения вентиляторов (оборотов в минуту).
• Статус блоков питания.
• Сила тока (А).
• Напряжение (В).
• В дополнение к имеющимся доступно по SNMP-прерыванию и/или syslog’у:
• Состояние авторизации консолей
• Отказы в авторизации
• Статус соединения целей
• Обрывы или отказы в соединении
• Статусы изменений (например, электрическое питание вкл. / выкл.) и порогов превышения (например,  температурная величина) подсвечивается красным в web-интерфейсе. На основании определенных параметров, устройство сигнализирует администратору о событии. Наблидаемые величины могут быть также получены посредством оснастки AMX Crestron control.

Применение

Коммутаторы ControlCenter-Digital-160 позволяют осуществлять гибкую и децентрализованную эксплуатацию крупных и распределенных ИТ-систем. Благодаря модульной установке и широкому спектру поддерживаемых сигналов, ControlCenter-Digital-160 может быть применен как в центрах управления, так ПТС или студиях.
