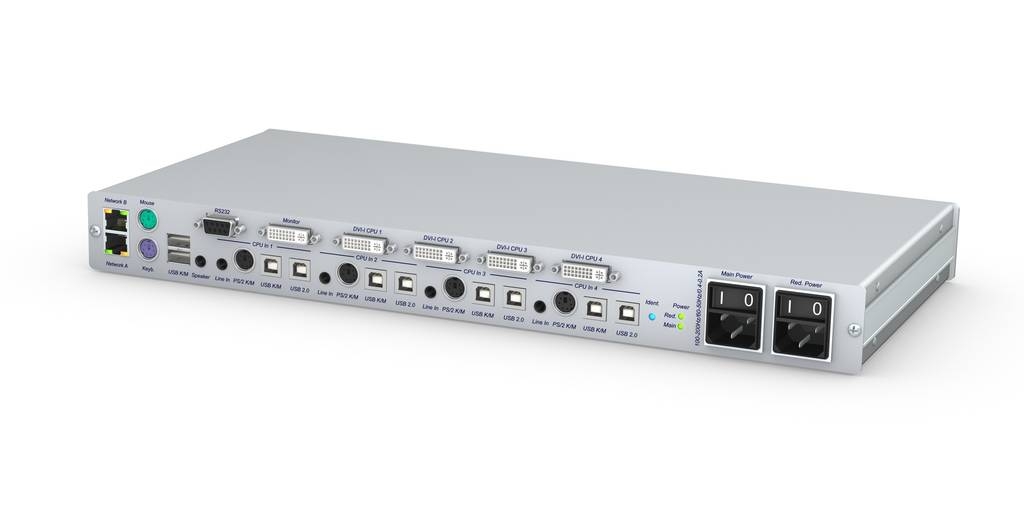

DL-MUX4
- Бренд: Guntermann & Drunck
- Модель: A2100097
- Устройства ввода: Полная совместимость с клавиатурами и манипуляторами типа «мышь», подключаемыми через порты USB или устаревший стандарт PS/2.
- Видеопоток: Реализована передача двухканального видео с поддержкой актуальных форматов DVI и аналогового VGA, что гарантирует совместимость с большинством современных иlegacy-мониторов.
- Мультимедиа и данные: Помимо изображения, система транслирует аудиосигнал и обеспечивает обмен данными через высокоскоростную шину USB 2.0.
Особенности:
Видео
- разрешение передаваемого DVI видеопотока до 2560 х 1600 при дискретности 60 Гц или до 2048 х 2048 при дискретности 60 Гц для каждого канала
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц для каждого канала
- пропускная способность при передаче DVI двухканального видеопотока – до 330 Мб/сек
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита, либо аналоговый
- для одноканального видеопотока возможен режим двунаправленного транслирования
Технические особенности прибора
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Спаренное подключение к сети
- Настройка устройства осуществляется через сетевой интерфейс
- Оснащён резервным блоком питания
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в серверную стойку
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
Обновление программного обеспечения устройства
Флэш-обновление (flashupdate) программных компонентов устройства, а также по сети через соответствующий сетевой интерфейс
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в двух вариантах: для передачи одного и двух каналов видео
- поддержка видеокарт BARCO PVC
- при передаче DVI двухканального видеопотока – до 330 Мб в секунду
Другие сигналы
- KVM switch поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
- KVM switch работает с аудиопотоком и синхронными данными шины USB2.0
Сеть / Связь/ Безопасность
- Прибор оснащён двумя сетевыми портами
- Все настройки системы осуществляются через сетевой интерфейс
- Мониторинг и передача отчётов о состоянии системы через сетевой интерфейс и SNMP
- Отчёты/запросы отчётов о рабочей температуре, напряжении и статусных состояниях (вкл. / выкл.) устройств
- Светодиодный индикатор-идентификатор облегчает поиск конкретного устройства в сложных комплексных системах
- Резервный блок питания
- Журнал событий (logbook): вся история операций в системе записывается устройством и может быть выслана в виде файла формата .csv
DLM мониторинг
- Функция “DLM-Monitoring” осуществляет автоматическую рассылку сообщений о состоянии устройства на серверы Syslog или SNMP.
- Функция мониторинга KVM переключателя DL-MUX настроена на формирование запросов по следующим типам состояний системы:
- Актуальное состояние блоков питания (вкл. / выкл.)
- Данные о рабочей температуре устройства по отношению к температурному порогу (в пределах нормы / сверх лимита)
- Состояние соединительного кабеля (в порядке / повреждён)
- Статусное состояние компьютера (вкл. / выкл.)
- Готовность к передаче видеопотока DVI (готов / нет)
- Состояние полномочий доступа (устанавливается приоритетное право доступа)
- Функция “DLM-Monitoring” позволяет вести упреждающее всестороннее наблюдение за состоянием системы, что существенно снижает затраты на ремонт и техническое обслуживание Вашей оргтехники.
Варианты исполнения модулей системы
Размещение устройства
KVM переключатель DL-MUX поставляется как настольный прибор, также в комплект поставки входит планка для монтажа в серверную дюймовую стойку
Каналы видео
существуют варианты данного устройства, работающие как с одним, так и с двумя, тремя и четырьмя каналами видео: Single-Channel, MC2, MC3, MC4
Расширенные возможности
Поддержка функции DevCon
KVM переключатель DL-MUX использует сеть для связи с устройством «DevCon-Center». Если в вашей системе задействовано более одного комплекта модулей DL-MUX, все устройства могут контролироваться и настраиваться через головной модуль DevCon.
Установка модулей системы
- Соедините ваши ПК с портами на задней панели модуля DL-MUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору (kvm switch) DL-MUX.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
- Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Характеристики:
| Видео | |
| Количество пользователей | 1 |
| Тип видео сигнала | Аналоговый/цифровой видео сигнал |
| Разрешение (аналоговое) | До 1920 × 1440 @ 75 Гц или 2k × 2k @ 60 Гц |
| Разрешение (цифровое) | От 640 × 480 @ 100 Гц до 2560 × 1600 @ 60 Гц / 2k × 2k @ 60 Гц |
| Ширина шины (аналоговый сигнал) | 400 МГц |
| Скорость передачи (цифровой сигнал) | DVI single-link: 165 Мбит/с DVI dual-link: 330 Мбит/с |
| Стандарты | Поддержка E-DDC |
| Глубина цвета | 24 бита |
| Количество видеоисточников на 1 компьютер | 1 |
| Подключение к компьютеру | Набор кабелей KVM |
| Количество портов для подключения к компьютеру | 4 |
| Интерфейсы для пользовательской консоли | 1 × гнездо DVI-I |
| Интерфейсы для подключения компьютера | 1 × гнездо DVI-I |
| Разъёмы для сетевого подключения | 2 × гнезда RJ45 |
| Клавиатура/Мышь | |
| Интерфейсы пользовательской консоли | 2 × гнезда Mini-DIN 6 2 × гнезда USB-A |
| Интерфейсы для компьютера (KVM) | 1 × гнездо Mini-DIN 6 2 × гнезда USB тип B |
| Аудио | |
| Подключение | Аналоговое |
| Полоса пропускания | 22 кГц |
| Интерфейсы пользовательской консоли | 1 × штепсель аудиоразъёма 3,5 мм (динамик) |
| Интерфейсы для компьютера | 2 × штепселя аудиоразъёма 3,5 мм (линейный вход) |
| Передача USB 2.0 | |
| USB питание | Высокая мощность до 500 мА |
| USB скорость передачи | До 480 Мбит/с |
| Длина передачи | 5 м |
| Интерфейсы пользовательской консоли | 2 × гнезда USB-A |
| Интерфейсы для компьютера | 2 × гнезда USB тип B (также для клавиатуры/мыши) |
| Источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × штепсель IEC |
| Напряжение | Переменный ток 100–240 В / 50–60 Гц |
| Ток | 0,4–0,2 А |
| Резервный источник питания | |
| Тип | Встроенный блок питания |
| Соединение | Штепсель типа "К" |
| Напряжение | Переменный ток 100–240 В / 50–60 Гц |
| Ток | 0,4–0,2 А |
| Исполнение | |
| Материал | Анодированный алюминий |
| Настольное исполнение (Ш × В × Г) | 435 × 44 × 210 мм |
| Монтаж в стойку (Ш × В × Г) | 19 дюймов × 1Е × 210 мм |
| Вес | Приблизительно 2,3 кг |
| Обновление | |
| Процесс | Через сеть |
| Соединение | Через сетевой порт |
| Условия эксплуатации | |
| Температура окружающей среды | От +5 до +45 °C |
| Относительная влажность | До 80 % без конденсации |
| Стандарты | CE, RoHS |
