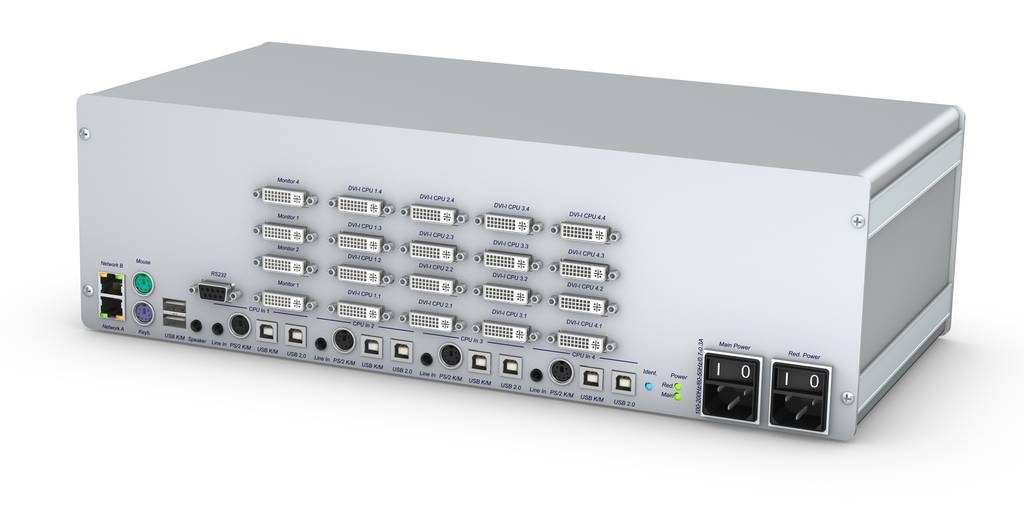

DL-MUX4-MC4
- Бренд: Guntermann & Drunck
- Модель: A2100117
KVM переключатель DL-MUX4-MC4 позволяет управлять работой четырёх компьютеров при помощи одной консоли. Данная модель KVM switch оснащена четырьмя каналами видео и позволяет работать с четырехмониторными системами. KVM коммутатор DL-MUX4-MC4 передаёт сигналы следующих типов:
- сигналы клавиатуры и мыши USB и PS/2
- четыре двухканальных видеопотока форматов DVI и VGA
- аудиосигнал
- данные шины USB 2.0
KVM переключатель производится в четырёх вариантах: для передачи одного, двух, трёх и четырёх каналов видео, соответственно. KVM переключатель DL-MUX4-MC4 предоставляет необходимые возможности для решения критически важных задач, благодаря своей совместимости с сетевыми протоколами, наличию сетевого интерфейса и программной функции DLM-Monitoring. Работоспособная система, построенная на базе данного KVM переключателя, состоит из модуля DL-MUX4-MC4 и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.
Особенности:
Видео
- разрешение передаваемого DVI видеопотока до 2560 х 1600 при дискретности 60 Гц или до 2048 х 2048 при дискретности 60 Гц для каждого канала
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц для каждого канала
- пропускная способность при передаче DVI двухканального видеопотока – до 330 Мб/сек
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита, либо аналоговый
- для одноканального видеопотока возможен режим двунаправленного транслирования
Технические особенности прибора
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Спаренное подключение к сети
- Настройка устройства осуществляется через сетевой интерфейс
- Оснащён резервным блоком питания
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в серверную стойку
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
Обновление программного обеспечения устройства
Флэш-обновление (flashupdate) программных компонентов устройства, а также по сети через соответствующий сетевой интерфейс
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в двух вариантах: для передачи одного и двух каналов видео
- поддержка видеокарт BARCO PVC
- при передаче DVI двухканального видеопотока – до 330 Мб в секунду
Другие сигналы
- KVM switch поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
- KVM switch работает с аудиопотоком и синхронными данными шины USB2.0
Сеть / Связь/ Безопасность
- Прибор оснащён двумя сетевыми портами
- Все настройки системы осуществляются через сетевой интерфейс
- Мониторинг и передача отчётов о состоянии системы через сетевой интерфейс и SNMP
- Отчёты/запросы отчётов о рабочей температуре, напряжении и статусных состояниях (вкл. / выкл.) устройств
- Светодиодный индикатор-идентификатор облегчает поиск конкретного устройства в сложных комплексных системах
- Резервный блок питания
- Журнал событий (logbook): вся история операций в системе записывается устройством и может быть выслана в виде файла формата .csv
DLM мониторинг
- Функция “DLM-Monitoring” осуществляет автоматическую рассылку сообщений о состоянии устройства на серверы Syslog или SNMP.
- Функция мониторинга KVM переключателя DL-MUX настроена на формирование запросов по следующим типам состояний системы:
- Актуальное состояние блоков питания (вкл. / выкл.)
- Данные о рабочей температуре устройства по отношению к температурному порогу (в пределах нормы / сверх лимита)
- Состояние соединительного кабеля (в порядке / повреждён)
- Статусное состояние компьютера (вкл. / выкл.)
- Готовность к передаче видеопотока DVI(готов / нет)
- Состояние полномочий доступа (устанавливается приоритетное право доступа)
- Функция “DLM-Monitoring” позволяет вести упреждающее всестороннее наблюдение за состоянием системы, что существенно снижает затраты на ремонт и техническое обслуживание Вашей оргтехники.
Варианты исполнения модулей системы
Размещение устройства
KVM переключатель DL-MUX поставляется как настольный прибор, также в комплект поставки входит планка для монтажа в серверную дюймовую стойку
Каналы видео
существуют варианты данного устройства, работающие как с одним, так и с двумя, тремя и четырьмя каналами видео: Single-Channel, MC2, MC3, MC4
Расширенные возможности
Поддержка функции DevCon
KVM переключатель DL-MUX использует сеть для связи с устройством «DevCon-Center». Если в вашей системе задействовано более одного комплекта модулей DL-MUX, все устройства могут контролироваться и настраиваться через головной модуль DevCon.
Установка модулей системы
- Соедините ваши ПК с портами на задней панели модуля DL-MUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору (kvm switch) DL-MUX.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
- Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Характеристики:
| Видео | |
| Количество пользователей | 1 |
| Тип видео сигнала | Analog/digital video |
| Разрешение аналоговое | Up to 1920 × 1440 @ 75 Hz or 2k x 2k @ 60 Hz |
| Разрешение цифровое | Btw. 640 × 480 @ 100 Hz and 2560 × 1600 @ 60 Hz / 2k × 2k @ 60Hz |
| Ширина шины аналоговый сигнал | 400 MHz |
| Скорость передачи цифрового сигнала | DVI single-link 165 mbps |
| Стандарты | E-DDC support |
| Глубина цвета | 24 bit |
| Количество видеоисточников на 1 компьютер | 4 |
| Подключение к компьютеру | KVM cable set |
| Количество портов для подключения к компьютеру | 4 |
| Интерфейсы для пользовательской консоли | 4 × DVI-I socket |
| Интерфейсы для подключения компьютера | 4 × DVI-I socket |
| Разъемы для сетевого подключения | 2 × RJ45 socket |
|
Клавиатура/Мышь |
|
| Интрефейсы пользовательской консоли | 2 × Mini-DIN 6 socket |
| 2 × USB-A socket | |
| Интерфейсы для компьютера (KVM) | 1 × Mini-DIN 6 socket |
| 2 × USB-B socket | |
|
Аудио |
|
| Подключение | Analog |
| Полоса пропускания | 22 kHz |
| Интрефейсы пользовательской консоли | 1 × 3.5 mm jack plug (speaker) |
| Интерфейсы для компьютера | 1 × 3.5 mm jack plug (line in) |
|
Передача USB2.0 |
|
| USB питание | High power up to 500 mA |
| USB скорость передачи | Up to 480 Mbps |
| длина передачи | 5 m |
| Интрефейсы пользовательской консоли | 2 × USB-A socket |
| Интерфейсы для компьютера | 2 × USB-B socket (also keyboard/mouse) |
|
Источник питания |
|
| Тип | Internal power pack |
| Соединение | 1 × IEC plug |
| Напряжение | AC100-240V/60-50Hz |
| 0.7-0.3A | |
|
Резервный источник питания |
|
| Тип | Встроенный блок питания |
| Соединение | IEC plug |
| Напряжение | AC100-240V/60-50Hz |
| 0.7-0.3A | |
|
Исполнение |
|
| Материал | Анодированный аллюминий |
| Desktop (W × H × D) | 435 × 132 × 210 mm |
| Rackmount (W × H × D) | 19" × 1 U × 210 mm |
| Вес | Approx. 3.5 kg |
|
Обновление |
|
| Процесс | Over network |
| Соединение | Over network port |
|
Условия Эксплуатации |
|
| Температура | +5 to +45 °C |
| Влажность | < 80% non-condensing |
| Стандарты | CE, RoHs |
