Видео

• разрешение передаваемого DVI видеопотока до 1920 х 1200 при дискретности 60 Гц (пользовательские модули также поддерживают видео формата VGA с разрешением 1280 х 1024 при 85 Гц)
• режим цветности DVI – 24 бита
• автоматическая регулировка видео
• взаимная удалённость компонентов системы до 560 метров
• от персонального компьютера до головного модуля – 140 метров
• от головного модуля до рабочей консоли – 140 метров
• между отдельными головными модулями – (140 х 2) = 280 метров

Аудио

• двунаправленная передача аудиосигналов
• 24-битный цифровой аудиопоток
• Пропускная способность канала 22 кГц при частоте обновления 96 кГц

Технические особенности прибора

• Совместим со стандартными компьютерными интерфейсами ввода/вывода
• Не требует установки дополнительного программного обеспечения
• Возможны 2 варианта исполнения: настольный и 19-дюймовый для монтажа в стойку
• Оборудован защитным звуконепроницаемым алюминиевым кожухом
• Оснащён резервным блоком питания
• Все компоненты системы готовы к работе сразу же после подключения
• Функция Stay-Aliveдля предотвращения обрыва связи с пользовательскими машинами по тайм-ауту
• Опционально комплектуется переключателем электропитания HardbootCCX

Общие системные характеристики прибора

Видео

• KVM переключатель и расширитель KVM объединены в одном устройстве
• система высокодинамичной передачи изображения HDIP (High Dynamic Image Processing) способствует наилучшей передаче видеопотока
• видеосигнал передаётся на расстояние 140 метров между каждыми двумя компонентами системы

Другие сигналы

• работает с двунаправленным аудиопотоком
• поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши

Расширение системы

• максимально поддерживает до 6750 подключенных компьютеров или до 62 рабочих консолей
• возможно подключение переключателя электропитания HardbootCCX
• в случае использования оптоволоконной связи взаимная удаленность компонентов системы может быть увеличена до 10 километров
• прошивка коммутатора настраивается для работы в качестве логической консоли, объединяющей до 16 пользовательских модулей (TSFunction)
• дополнительное включение функции встроенного ПО “Push-Get”, позволяющей принимать любое из транслируемых в системе изображений на любую DVI консоль и также передавать видеосигнал на любой модуль системы
• дополнительное включение функции встроенного ПО “IP-Control-API”, дающей возможность управления коммутатором DVICenter по сети с любой пользовательской DVI консоли

Сеть / Связь

• программная защита прав доступа и возможность редактирования настроек системы
• пользователем могут быть как включены, так и отключены
• авто-распознавание и схематическое отображение всех структурных компонентов системы
• два сетевых порта
• настройки системы производятся через сетевой интерфейс
• централизованное обновление всех компонентов системы DVICenter по сети

Безопасность

• бесперебойная схема работы:  в случае выхода из строя головного модуля устанавливается
• прямая связь между пользовательскими компьютерами и рабочими консолями, в результате чего система продолжает функционировать
• система внешнего подтверждения подлинности сертификатов по протоколам LDAP, ActiveDirectory, TACACS+, Radius
• Аварийная система резервного электропитания

Общие характеристики SNMP мониторинга устройств

• Функция: получение статусной информации от устройства DVICenter. Запрос осуществляется через сетевой интерфейс / SNMP. Эффективность: 1 кластер.
• Возможность удалённого мониторинга KVM коммутатора DVICenter DP64 позволяет отслеживать системный статус всех сетевых устройств компании “Guntermann & Drunck Gmbh”. Сетевой интерфейс каждого устройства предоставит такую информацию, которая далее может быть передана (SNMPtrap) или получена по запросу (SNMPGET). Данная функция мониторинга вместе с SNMP агентом входят в стандартный комплект поставки DVICenter.
• Информационный раздел отображает текущие настройки устройства и его конкретные эксплуатационные показатели на момент осуществления запроса.

Среди прочих, функции мониторинга доступны следующие данные:

• состояние основного устройства электроснабжения
• состояние резервного устройства электроснабжения
• рабочая температура устройства

Статусные изменения в работе прибора (как, например, включение/выключение электропитания) и превышения пороговых значений (например, температуры) отображаются красными тревожными сообщениями в соответствующем приложении сетевого интерфейса прибора. Также на основании заданных параметров устройство оповещает сетевого администратора о возможных неполадках.

Практическое применение устройства

• Благодаря своим динамическим портам, KVM переключатель DVICenter DP64 может применяться в самых разнообразных ситуациях, где большое количество пользовательских компьютеров работает под контролем нескольких рабочих консолей.
• Модульная конфигурация данной системы позволяет приспособить DVICenter DP64 к любым возрастающим производственным потребностям.
• Данное устройство широко применимо, например, в центрах управления, ПТС, студиях и т.д.

Схема подключения устройств в системах, основанных на KVM коммутаторе DVICenter

Условные обозначения:

• Головной модуль DVICenter DP64
• Рабочие консоли DVI-CON
• Вычислительный модуль DVI-CPU

Пример: Компьютеры размещены в специальной серверной комнате, куда рядовой пользователь не имеют доступа. В другом служебном помещении расположен пульт управления всей локальной сетью – консоль сетевого администратора.

Рабочие места могут быть оснащены как цифровыми, так и аналоговыми мониторами. Два главных модуля DVICenter DP64 (основной и служебный) соединяют пользовательские ПК с вычислительным модулем системы. Специальными кабелями CAT-X рабочие места сотрудников объединяются в единую эксплуатационную систему, где каждый ПК соединён с любым другим как бы напрямую.

Модуль DVICenter DP64 позволяет осуществлять настройку любого устройства в данной системе через сетевой интерфейс, отправлять сообщения на сервер Syslog и работать со службами каталогов. Каждый ПК полностью доступен и так же имеет полный доступ ко всем модулям данной системы.

При такой схеме соединения компьютеров становится возможным решение задач любой сложности, что, в свою очередь, говорит о максимально рациональном использовании офисной техники и времени и сил сотрудников.

Варианты исполнения модулей системы

• Размещение устройства

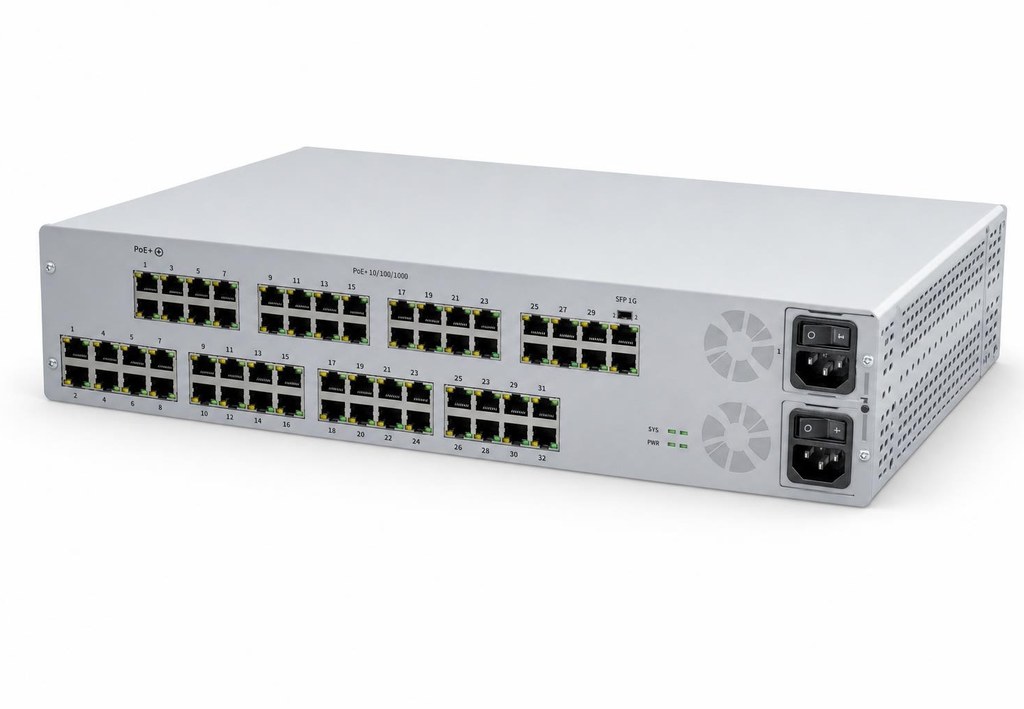

• Матричный KVM коммутатор DVICenter DP64 поставляется как настольный прибор.
• В комплект поставки входит планка для монтажа в 19-дюймовую стойку
