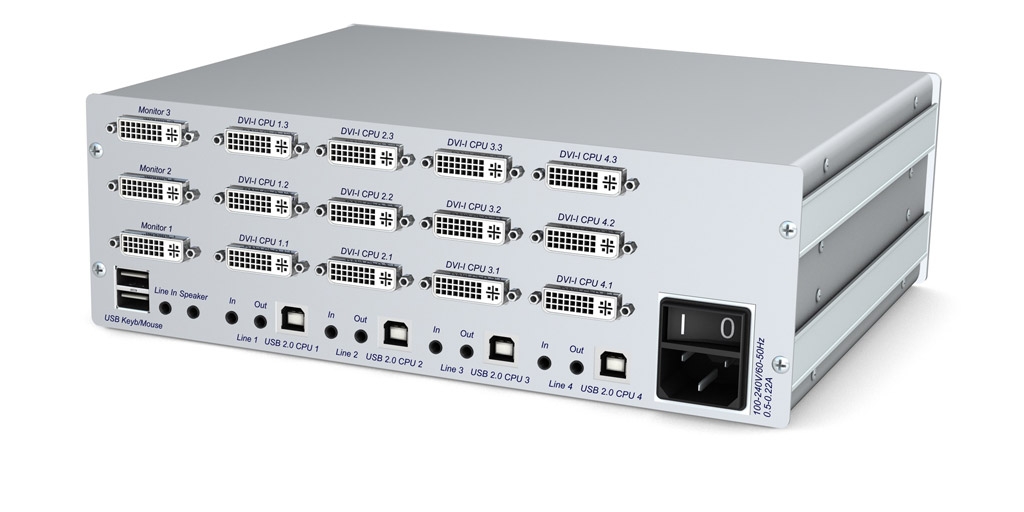

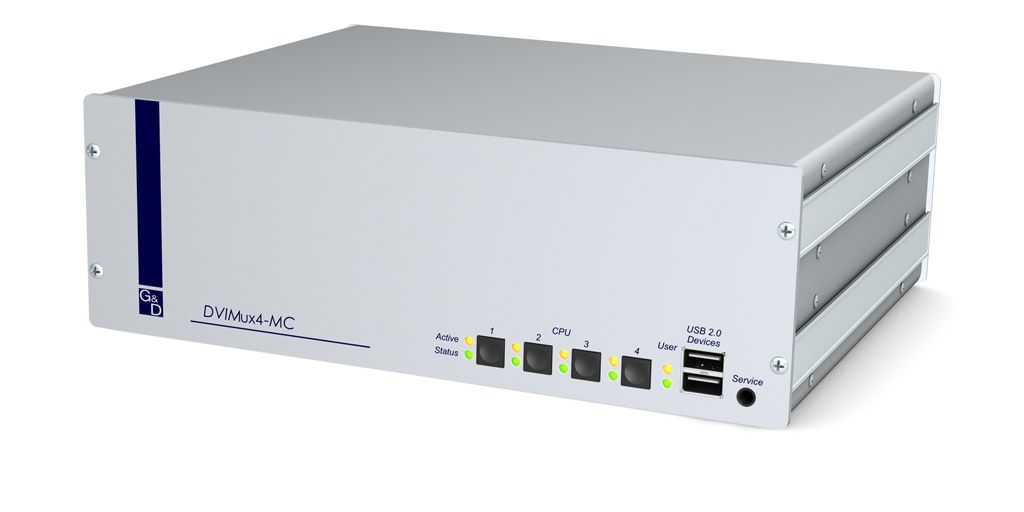

DVIMUX4-MC4-PS/2
- Бренд: Guntermann & Drunck
- Модель: A2100069
Четырехмониторный KVM переключатель DVIMUX4-MC4-PS/2 позволяет управлять действиями четырёх компьютеров при помощи одной рабочей консоли. KVM switch DVIMUX4-MC4-PS/2 коммутирует сигналы следующих типов:
- сигналы клавиатуры и мыши PS/2
- четыре независимых видеопотока форматов DVI и VGA
- аудиосигнал
Прибор доступен в четырёх вариантах: для передачи одного, двух, трёх и четырёх каналов видео, соответственно. Работоспособная система, построенная на базе данного KVM коммутатора, состоит из модуля DVIMUX и обслуживаемого персонального компьютера, соединённых соответствующими кабелями.
Особенности:
Видео
- разрешение передаваемого DVI видеопотока до 1920 х 1200 при дискретности 60 Гц
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц
- пропускная способность при передаче DVI одноканального видеопотока – до 165 Мб/сек
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовый слот серверной стойки
- Собственный модуль энергоснабжения
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
- Обновление программного обеспечения устройства
- Флэш-обновление (flash update) программных компонентов устройства
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в различных вариантах: для передачи одного и нескольких каналов видео
Другие сигналы
- KVM switch работает с аудиопотоком и синхронными данными шины USB 2.0
Разное
- возможна внешняя коммутация устройства через порт RS232
- совместим со всеми операционными системам
- версия данного продукта DVIMUX8 работает с модулями OSD
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rack mount, RM) вариантов системы
- имеются внешние порты PS/2 и USB 2.0
Каналы видео
- версия устройства DVIMUX4 – одноканальный KVM переключатель, MC2, MC3, MC4
- версия устройства DVIMUX8 – одноканальный KVM переключатель, MC2
Расширенные возможности
Устройства серии DVIMUX-DL поставляются полностью укомплектованными. В данный момент для них не доступны никакие системные расширения.
Установка модулей системы
Соедините ваши ПК с портами на задней панели модуля DVIMUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору DVIMUX.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
Рабочая KVM консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DVIMUX».
Характеристики:
| Видео | |
| Количество управляющих консолей | 1 |
| Тип видео сигнала | аналоговый/цифровой видео сигнал |
| Разрешение при передачи аналогового сигнала | Up to 1920 × 1440 @ 75 Hz or 2k x 2k @ 60 Hz |
| Разрешение при передачи цифрового сигнала сигнала | Btw. 640 × 480 @ 100 Hz and 1920 × 1200 @ 60 Hz |
| Стандарт | E-DDC support |
| Глубина цвета | 24 bit |
| Количество источников видео на 1 компьютер | 4 |
| Подключение к компьютеру | Набор KVM кабелей |
| Количество портов для подключения к компьютеру | 4 |
| Интерфейсы для пользовательской консоли | 4 x DVI-I socket |
| Интерфейсы для компьютера | 4 ×(4x DVI-I socket) |
|
Клавиатура/Мышь |
|
| Интерфейсы для пользовательской консоли | 2 × Mini-DIN 6 socket |
| Интерфейсы для компьютера | 4 × (2 × Mini-DIN 6 socket) |
|
Аудио |
|
| Соединение | Analog |
| Полоса пропускания | 22 kHz |
| Интерфейсы для пользовательской консоли | 1 × 3.5 mm jack plug (speaker) |
| (line in + speaker) | |
| Интерфейсы для подключения к компьютеру | 4 × 3.5 mm jack plug |
| (line in) | |
| Блок питания | |
| Тип | встроенный блок питания |
| Connection | 1 × IEC plug |
| Напряжение | AC100-240V/60-50Hz |
| 530-230mA | |
| Исполнение | |
| Материал | Анодированный аллюминий |
| Desktop (W × H × D) | 270 × 132 × 210 mm |
| Rackmount (W × H × D) | 19" × 3 U × 210 mm |
| Вес | Approx. 2.5 kg |
|
Обновление ПО |
|
| Обновление | Local service socket |
| Коннектор | 1 × 2.5 mm jack plug |
|
Условия эксплуатации |
|
| Температура | +5 to +40 °C |
| Влажность | < 80% non-condensing |
| Сертифицирован | RoHs |
Аксессуары
Пульт управления для 4-х портовых KVM переключателей, с возможностью монтажа в столешницу или другое рабочее пространство
Набор для горизонтального крепления приборов шириной 270 мм в 19-дюймовый слот для устройств с повышенной высотой
Аналоги
KVM переключатель на 1 рабочее место до 4х компьтеров с Single Link DVI (1920x1200@60Гц) или VGA (1920x1440@75Гц), а также интерфейсов PS/2 и аудио. Управление через OSD, "hot keys" и I-Key.
KVM переключатель на 1 двухмониторное рабочее место до 4х компьтеров с 2x Single Link DVI (1920x1200@60Гц) или VGA (1920x1440@75Гц), а также интерфейсов PS/2 и аудио. Управление через OSD, "hot keys" и I-Key.
KVM переключатель на 1 трехмониторное рабочее место до 4х компьтеров с 3x Single Link DVI (1920x1200@60Гц) или VGA (1920x1440@75Гц), а также интерфейсов PS/2 и аудио. Управление через OSD, "hot keys".

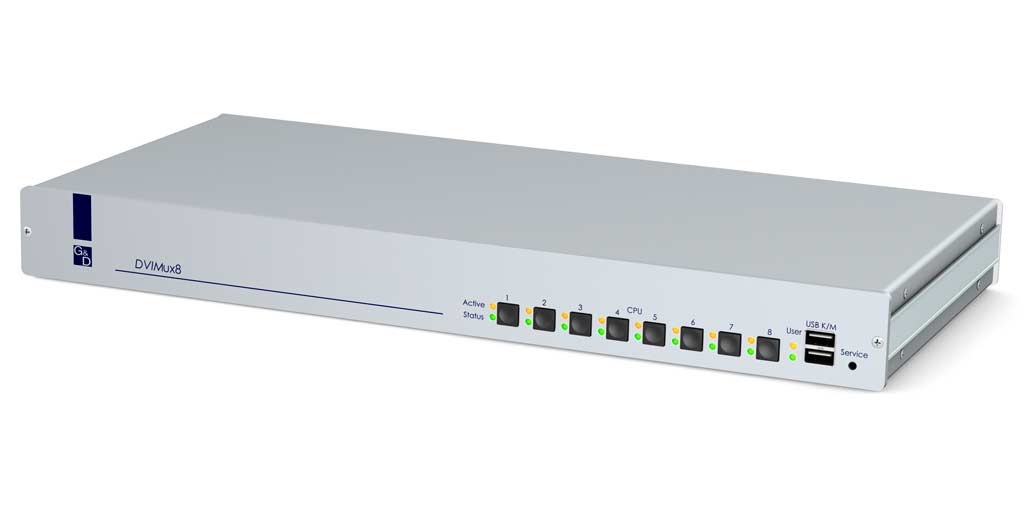

KVM переключатель на 1 рабочее место до 8 компьтеров с Single Link DVI (1920x1200@60Гц) или VGA (1920x1440@75Гц), а также интерфейсов PS/2 и аудио.
