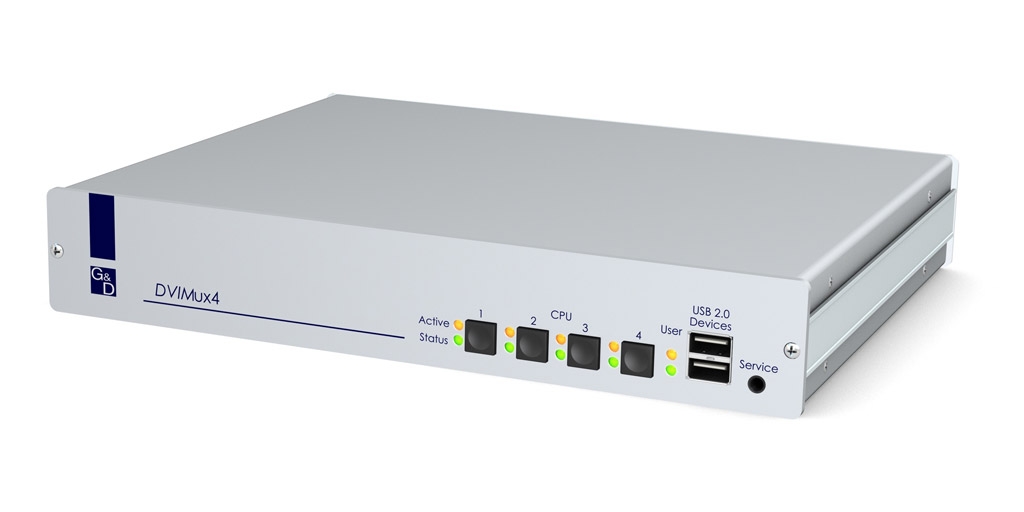

DVIMUX4-PS/2
- Бренд: Guntermann & Drunck
- Модель: A2100053
Особенности:
Видео
- разрешение передаваемого DVI видеопотока до 1920 х 1200 при дискретности 60 Гц
- разрешение передаваемого VGA видеопотока до 1920 х 1440 при дискретности 75 Гц
- пропускная способность при передаче DVI одноканального видеопотока – до 165 Мб/сек
- пропускная способность при передаче VGA видеопотока – до 400 МГц
- режим цветности для цифрового видеопотока – 24 бита
- Совместим только со стандартными компьютерными интерфейсами ввода/вывода
- Не требует установки дополнительного программного обеспечения
- Поставляется в виде настольного прибора с комплектом для монтажа в 19-дюймовый слот серверной стойки
- Собственный модуль энергоснабжения
- Оборудован защитным звуконепроницаемым алюминиевым кожухом
- Все компоненты системы готовы к работе сразу же после подключения
- Обновление программного обеспечения устройства
- Флэш-обновление (flash update) программных компонентов устройства
Общие системные характеристики прибора
Видео
- совмещённая работа с DVI и VGA видеопотоками на входе и выходе
- поддержка Расширенной системы идентификации монитора (E-DDC)
- доступен в различных вариантах: для передачи одного и нескольких каналов видео
Другие сигналы
- работает с аудиопотоком и синхронными данными шины USB 2.0
Разное
- возможна внешняя коммутация устройства через порт RS232
- совместим со всеми операционными системам
- версия данного продукта KVM переключателя DVIMUX8 работает с модулями OSD
Варианты исполнения модулей системы
Внешний вид
- возможна реализация как настольного (desktop, DT), так и монтируемого в стойку (rack mount, RM) вариантов системы
- имеются внешние порты PS/2 и USB 2.0
Каналы видео
- версия устройства KVM DVIMUX4 – одноканальный KVM переключатель, MC2, MC3, MC4
- версия устройства KVM DVIMUX8 – одноканальный KVM переключатель, MC2
Расширенные возможности
Устройства KVM серии DVIMUX-DL поставляются полностью укомплектованными. В данный момент для них не доступны никакие системные расширения.
Установка модулей системы

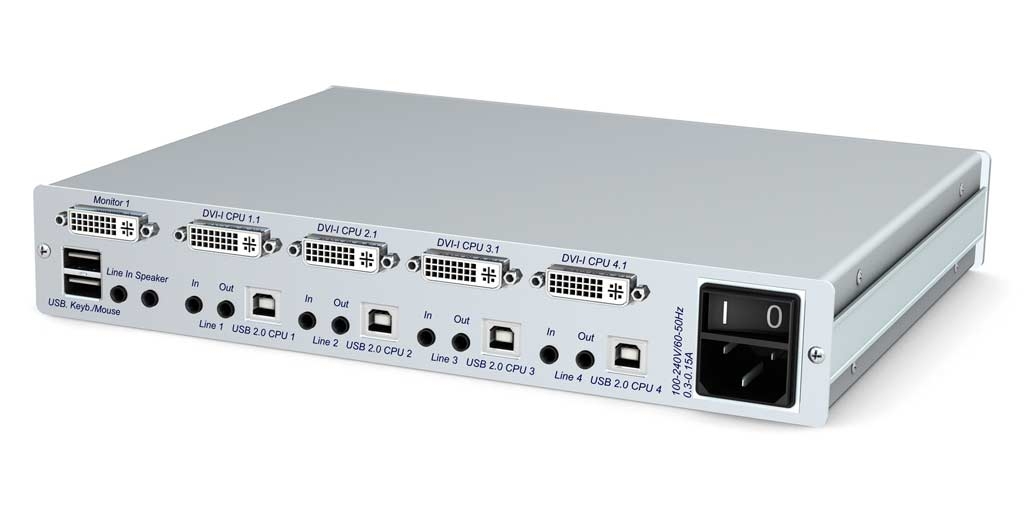

Соедините ваши ПК с портами на задней панели модуля DVIMUX. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты USB к KVM коммутатору DVIMUX.
- Длина кабеля при соединении через порт PS/2: 2 метра или 5 метров
- Длина кабеля при соединении через порт USB: 2 метра или 5 метров
Рабочая консоль подключается посредством соединения клавиатуры, мыши, монитора, динамиков и необходимых устройств USB к соответствующим интерфейсам устройства.
Для получения более подробной информации по данному вопросу, вы всегда можете загрузить бесплатное «Руководство по эксплуатации KVM переключателя DVIMUX».
Характеристики:
| Видео | |
| Количество управляющих консолей | 1 |
| Тип видео сигнала | Аналоговый/цифровой видео сигнал |
| Разрешение при передаче аналогового сигнала | До 1920 × 1440 @ 75 Гц или 2k × 2k @ 60 Гц |
| Разрешение при передаче цифрового сигнала | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарт | Поддержка E-DDC |
| Глубина цвета | 24 бита |
| Количество источников видео на 1 компьютер | 1 |
| Подключение к компьютеру | Набор KVM кабелей |
| Количество портов для подключения к компьютеру | 4 |
| Интерфейсы для пользовательской консоли | Гнездо DVI-I |
| Интерфейсы для компьютера | 4 × гнезда DVI-I |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × гнезда Mini-DIN 6 |
| Интерфейсы для компьютера | 4 × (2 × гнезда Mini-DIN 6) |
| Аудио | |
| Соединение | Аналоговое |
| Полоса пропускания | 22 кГц |
| Интерфейсы для пользовательской консоли | 1 × штепсель аудиоразъёма 3,5 мм (динамик) (линейный вход + динамик) |
| Интерфейсы для подключения к компьютеру | 4 × штепселя аудиоразъёма 3,5 мм (линейный вход) |
| Блок питания | |
| Тип | Встроенный блок питания |
| Подключение | 1 × штепсель IEC |
| Напряжение | Переменный ток 100–240 В / 50–60 Гц |
| Ток | 210–115 мА |
| Исполнение | |
| Материал | Анодированный алюминий |
| Настольное исполнение (Ш × В × Г) | 270 × 44 × 210 мм |
| Монтаж в стойку (Ш × В × Г) | 19 дюймов × 1U × 210 мм |
| Вес | Приблизительно 1,5 кг |
| Обновление программного обеспечения | |
| Обновление | Локальный сервисный разъём |
| Коннектор | 1 × штепсель 2,5 мм |
| Условия эксплуатации | |
| Температура окружающей среды | От +5 до +40 °C |
| Относительная влажность | До 80 % без конденсации |
| Сертификаты соответствия | RoHS |
Аксессуары
I-Key – это программируемые устройства ввода данных с шестнадцатью «I-Key 16» клавишами, содержащими ярлыки операционных алгоритмов.
I-Key – программируемые устройства ввода данных с двадцатью «I-Key 20» клавишами, содержащими ярлыки операционных алгоритмов.
Пульт управления для 4-х портовых KVM переключателей, с возможностью монтажа в столешницу или другое рабочее пространство
Набор для горизонтального крепления приборов шириной 270 мм в 19-дюймовый слот для устройств с повышенной высотой
