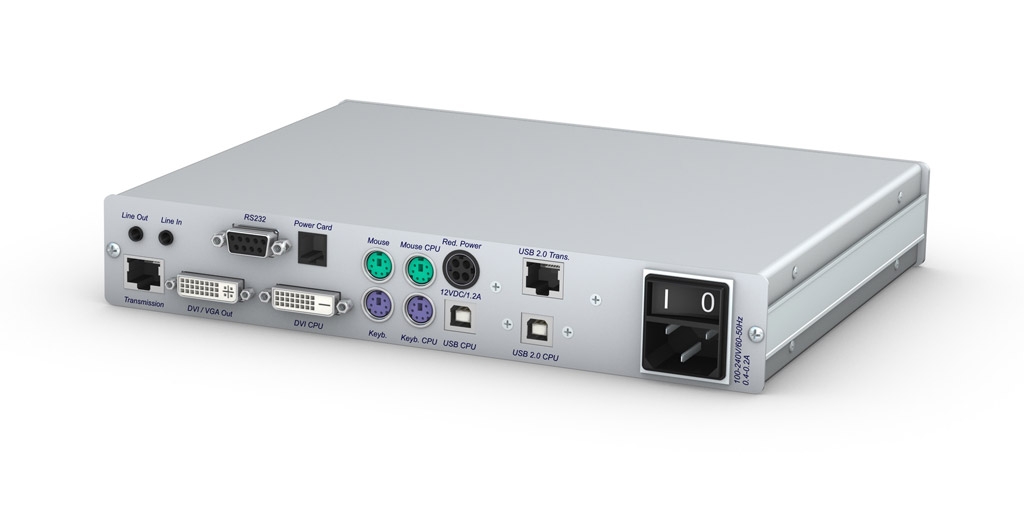

DVIVision-ARU2-CPU
- Бренд: Guntermann & Drunck
- Модель: A1110134
Одномониторный KVM-передатчик DVIVision-ARU2-CPU — это функционально насыщенная модель из линейки KVM-удлинителей DVIVision, предназначенная для передачи полного набора сигналов удалённого рабочего места по двум кабелям витой пары категории CAT-x (CAT5e/CAT6/CAT7) на расстояние до 140 метров. Устройство объединяет в себе поддержку широкого спектра интерфейсов, что делает его универсальным решением для ИТ-инфраструктуры, дата-центров и промышленных систем управления.
Модель DVIVision-ARU2-CPU одновременно передаёт:
- Одноканальный DVI-видеосигнал (Single Link) без потери разрешения и качества;
- Аудиосигнал (цифровой или аналоговый, в зависимости от конфигурации);
- Данные последовательного порта RS-232 для подключения терминалов, оборудования автоматизации и специализированных устройств;
- Сигналы клавиатуры и мыши через интерфейсы USB или PS/2;
- Порт USB 1.1 для базовой периферии;
- Порт USB 2.0 для высокоскоростных устройств — флеш-накопителей, веб-камер, сканеров и др.
Система состоит из пары синхронизированных модулей: передатчика (трансмиттера) и приёмника (ресивера). Оба модуля поддерживают подключение полноценной локальной рабочей консоли, что обеспечивает гибкость при обслуживании: оператор может работать как с удалённым ПК, так и с локальным оборудованием без перекоммутации.
DVIVision совместим с цифровыми (DVI) и аналоговыми (VGA через переходник) мониторами. Линейка оборудования включает одно-, двух- и четырёхмониторные конфигурации, а также различные варианты исполнения: настольные (desktop, DT), стойковые (rackmount, RM) и сдвоенные модули в едином корпусе — идеально подходящие для компактного размещения в серверных шкафах.
Ключевые функции надёжности и удобства:
- Screen-Freeze: при прерывании видеосигнала (из-за обрыва кабеля или сбоя видеокарты) на экране сохраняется последний кадр с визуальным индикатором — полупрозрачной красной рамкой. Функция автоматически отключается при восстановлении сигнала.
- Резервный блок питания обеспечивает стабильную работу даже при нестабильном электропитании.
Для расширения возможностей доступны дополнительные модули:
- DVI-FiberLink (S) — оптоволоконный трансивер, увеличивающий дальность передачи до 10 км по двум одномодовым волокнам (9/125 мкм). Устанавливается между основными KVM-модулями.
- DVI-Power — функция дистанционного управления питанием ПК (включение, выключение, перезагрузка). Требует наличия на KVM-устройстве комбинированного порта Audio-RS-232 и установки специальной микросхемы на управляемый компьютер.
Установка интуитивно проста: передатчик подключается к источнику (ПК) через DVI, аудио, RS-232, USB и PS/2 интерфейсы, а приёмник — к удалённой консоли. Модули соединяются двумя кабелями CAT-x. Важно помнить, что достижение максимальной дистанции и стабильного качества изображения зависит от категории и качества используемого кабеля.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVM удлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей KVM консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места. Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS232.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видео сигнала | Цифровой видеосигнал |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC по DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 1 × разъём DVI-I |
| Интерфейсы для компьютерного модуля | 1 × разъём DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6, 1 × разъём USB-B |
| Аудио | |
| Исполнение | Внутренний |
| Частота дискретизации | 96 кГц |
| Разрешение | 24-битное цифровое |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютерного модуля | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Внутренний |
| Скорость передачи данных | До 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 |
| Прозрачный USB 1.1 | |
| Исполнение | Внутренний |
| Дальность передачи | До 140 м |
| Питание USB | Для устройств высокой мощности до 500 мА |
| Скорость передачи USB | До 12 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 100 м |
| Питание USB | Для устройств высокой мощности до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Передача | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель CAT-x |
| Максимальная дальность передачи | 140 м при максимальном разрешении (в зависимости от кабеля) |
| Подключение | 1 × разъём RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество CAT-x кабелей | 1 |
| Передача аудио и RS-232 | Не требует дополнительных кабелей CAT-x |
| Передача USB 1.1 | Не требует дополнительных кабелей CAT-x |
| Передача USB 2.0 | 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Внутренний блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц, 0,4–0,2 А |
| Вариант с USB 2.0 | 0,4–0,2 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | AC 100–240 В / 50–60 Гц, +12 В постоянного тока / 1,2 А |
| Вариант USB 2.0 | +12 В постоянного тока / 1,2 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты настольного исполнения (Ш × В × Г) | 210 × 44 × 210 мм |
| Вариант с USB 2.0 | 270 × 44 × 210 мм |
| Габариты для монтажа в стойку (Ш × В × Г) | 19" × 1U × 210 мм |
| Вес | Около 1,2 кг |
| Вариант с USB 2.0 | Около 1,5 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём 2,5 мм |
| Условия эксплуатации | |
| Температура | +5…+45 °C |
| Влажность | 20–80 % (без конденсации) |
| Сертификация | CE, RoHS |
