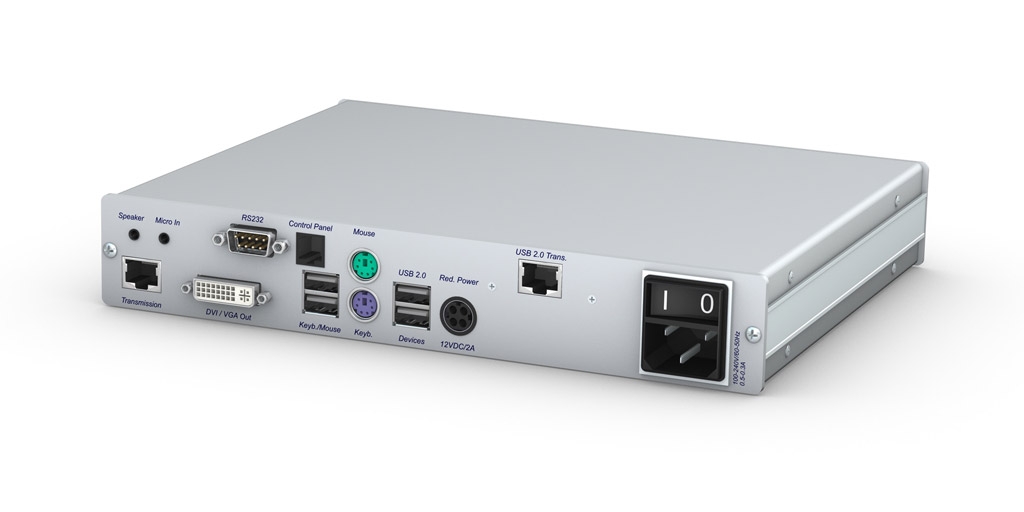

DVIVision-CON
- Бренд: Guntermann & Drunck
- Модель: A1120049
Одномониторный KVM-приёмник DVIVision-CON — это ключевой компонент масштабируемой системы KVM-удлинения DVIVision, разработанной для передачи видеосигнала и сигналов периферии на расстояние до 140 метров по одному кабелю витой пары категории CAT-x (CAT5e/CAT6/CAT7). Модель предназначена для совместной работы с соответствующим KVM-передатчиком и обеспечивает стабильное удалённое управление компьютером без задержек и потерь качества.
Устройство поддерживает передачу:
- Одноканального DVI-видеосигнала (Single Link) с сохранением исходного разрешения;
- Сигналов клавиатуры и мыши через интерфейсы USB или PS/2.
Система DVIVision состоит из пары модулей — передатчика (трансмиттера) и приёмника (ресивера), таких как DVIVision-CON. Оба модуля допускают подключение полноценной локальной рабочей консоли, что позволяет оперативно переключаться между локальным и удалённым режимами работы — особенно удобно при техническом обслуживании серверов или рабочих станций.
Решение совместимо как с цифровыми DVI-мониторами, так и с аналоговыми VGA-дисплеями (при использовании соответствующих переходников). Линейка оборудования включает одно-, двух- и четырёхмониторные конфигурации, а также различные варианты исполнения: настольные (desktop, DT), стойковые (rackmount, RM) и сдвоенные модули в одном корпусе для экономии пространства в серверных шкафах.
Среди встроенных функций повышения надёжности — технология Screen-Freeze: в случае обрыва видеосигнала (например, из-за неисправности кабеля или видеокарты) на экране сохраняется последний кадр с визуальным индикатором — полупрозрачной красной рамкой. Как только соединение восстанавливается, изображение автоматически обновляется. Для обеспечения бесперебойной работы предусмотрен резервный блок питания.
Для расширения функциональности доступны дополнительные решения:
- DVI-FiberLink (S) — оптоволоконный трансивер, увеличивающий дальность передачи до 10 км по двум одномодовым волокнам (9/125 мкм). Устанавливается между основными KVM-модулями.
- DVI-Power — функция дистанционного управления питанием ПК (включение, выключение, перезагрузка). Реализуется только в моделях с комбинированным портом Audio-RS-232 и требует установки специальной микросхемы на управляемый компьютер. За подробностями по активации функции рекомендуется обращаться в отдел продаж.
Монтаж системы прост: приёмник DVIVision-CON подключается к удалённой консоли (монитор, клавиатура, мышь), а передатчик — к источнику (ПК). Модули соединяются одним кабелем CAT-x. Важно учитывать, что достижение максимальной дистанции и стабильного качества изображения зависит от категории, длины и качества используемого кабеля.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видео сигнала | Digital video |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC по DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 1 × разъём DVI-I |
| Интерфейсы для компьютерного модуля | 1 × разъём DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 2 × разъёма USB-A |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Внутренний |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | 2 × разъёма 3,5 мм (наушники, микрофон) |
| Интерфейсы для компьютерного модуля | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Внутренний |
| Скорость передачи данных | До 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | 1 × разъём D-Sub 9 (вилка) |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Внутренний |
| Дальность передачи | До 140 м |
| Питание USB | Для устройств высокой мощности до 500 мА |
| Скорость передачи данных USB | До 12 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 100 м |
| Питание USB | Для устройств высокой мощности до 500 мА |
| Скорость передачи данных USB | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 × разъёма USB-A |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Передача | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель CAT-x |
| Максимальная дальность передачи | 140 м при максимальном разрешении (в зависимости от кабеля) |
| Подключение | 1 × разъём RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество кабелей CAT-x | 1 |
| Передача аудио и RS-232 | Не требует дополнительных кабелей CAT-x |
| Передача USB 1.1 | Не требует дополнительных кабелей CAT-x |
| Передача USB 2.0 | Требуется 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Внутренний блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц 0,4–0,2 А |
| Вариант с USB 2.0 | 0,5–0,3 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | AC 100–240 В / 50–60 Гц +12 В постоянного тока / 1,2 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 2,0 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение) | 210 × 44 × 210 мм |
| Габариты (настольное исполнение с USB 2.0) | 270 × 44 × 210 мм |
| Габариты (для монтажа в стойку) | 19 дюймов × 1U × 210 мм |
| Вес | Около 1,2 кг |
| Вес (вариант с USB 2.0) | Около 1,5 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём 2,5 мм |
| Условия эксплуатации | |
| Температура | От +5 до +45 °C |
| Влажность | 20–80 % (без конденсации) |
| Сертификация | CE, RoHS |
