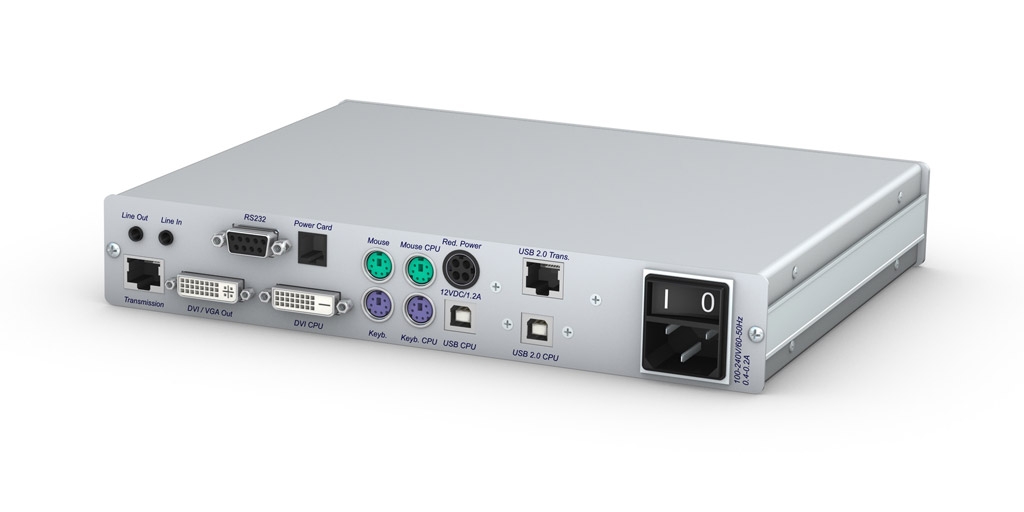

DVIVision-CPU
- Бренд: Guntermann & Drunck
- Модель: A1110063
Одномониторный KVM-передатчик DVIVision-CPU — это базовый компонент масштабируемой KVM-системы DVIVision, предназначенной для надёжного удалённого управления компьютерами и серверами по стандартному кабелю витой пары категории CAT5/6/7. Решение идеально подходит для офисных, промышленных и ИТ-сред, где требуется стабильная передача видео и периферийных сигналов на расстояние до 140 метров без сжатия и потери качества.
Устройство поддерживает удлинение следующих интерфейсов по одному кабелю витой пары:
- Одноканальный видеосигнал DVI (single link) с поддержкой разрешения до 1920 × 1200 @ 60 Гц;
- Клавиатура и мышь через USB или PS/2 (с возможностью гибридного подключения).
Система состоит из двух модулей: передатчика (CPU), подключаемого к управляемому ПК, и приёмника (Console), размещаемого у оператора. Оба модуля могут быть оснащены локальной консолью, что обеспечивает гибкость при развертывании и техническом обслуживании. Архитектура DVIVision поддерживает не только одномониторные, но и двух- и четырёхканальные конфигурации, позволяя масштабировать решение под задачи любого уровня сложности.
Ключевая особенность системы — функция Screen-Freeze: в случае обрыва связи или сбоя видеосигнала на экране сохраняется последний кадр с полупрозрачной красной рамкой, что помогает оператору быстро диагностировать проблему. Изображение автоматически восстанавливается при возобновлении передачи.
Для повышения отказоустойчивости предусмотрен опциональный резервный блок питания. Устройства доступны в трёх форм-факторах: настольном (DT), стоечном (19" RM) и сдвоенном (два независимых модуля в одном корпусе), что упрощает интеграцию в любые инфраструктурные условия.
Система также поддерживает расширение возможностей:
- С помощью вспомогательного модуля DVI-FiberLink (S) радиус действия увеличивается до 10 км по одномодовому оптоволокну (9/125 мкм). Модули DVI-FiberLink устанавливаются между KVM-передатчиком и приёмником, обеспечивая прозрачную передачу сигнала без изменения архитектуры консоли.
- Функция DVI-Power (доступна в версиях с разъёмом Audio/RS-232) позволяет осуществлять удалённое управление питанием подключённого компьютера — включать, выключать или перезагружать его напрямую с рабочего места оператора.
Установка предельно проста: к передатчику подключаются видеовыход, клавиатура, мышь и при необходимости аудио/RS-232; к приёмнику — монитор и периферия. Соединение между модулями осуществляется по существующей структурированной кабельной системе (CAT5/6/7). Важно использовать высококачественные кабели, соответствующие спецификациям CAT6 или выше, для обеспечения максимального расстояния и стабильности сигнала.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVM удлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 1 |
| Тип видеосигнала | Цифровой |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 1 × разъём DVI-I |
| Интерфейсы для компьютерного модуля | 1 × разъём DVI-D |
| Клавиатура / Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Встроенный |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усиление микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | Не указаны |
| Интерфейсы для компьютерного модуля | 2 × разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Встроенный |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | Не указаны |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Встроенный |
| Максимальная дальность передачи | До 140 м |
| Питание USB | Для устройств повышенной мощности до 500 мА |
| Скорость передачи данных | До 12 Мбит/с |
| Интерфейсы для пользовательской консоли | Не указаны |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Максимальная дальность передачи | До 100 м |
| Питание USB | Для устройств повышенной мощности до 500 мА |
| Скорость передачи данных | До 480 Мбит/с |
| Интерфейсы для пользовательской консоли | Не указаны |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Передача данных | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель категории CAT-x |
| Максимальная дальность передачи | До 140 м при максимальном разрешении (в зависимости от качества кабеля) |
| Подключение | 1 × разъём RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество CAT-x кабелей | 1 |
| Передача аудио и RS-232 | Дополнительные кабели не требуются |
| Передача USB 1.1 | Дополнительные кабели не требуются |
| Передача USB 2.0 | Требуется 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц |
| Потребляемый ток | 0,4–0,2 А (стандарт и USB 2.0) |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 1,2 А (стандарт и USB 2.0) |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение, Ш × В × Г) | 210 × 44 × 210 мм |
| Габариты (вариант с USB 2.0) | 270 × 44 × 210 мм |
| Габариты (стойковое исполнение) | 19 дюймов × 1U × 210 мм |
| Масса | Приблизительно 1,2 кг (стандарт) Приблизительно 1,5 кг (USB 2.0) |
| Обновление ПО | |
| Процесс | С помощью мастера обновления через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём 2,5 мм (джек) |
| Условия эксплуатации | |
| Температура | От +5 °C до +45 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
