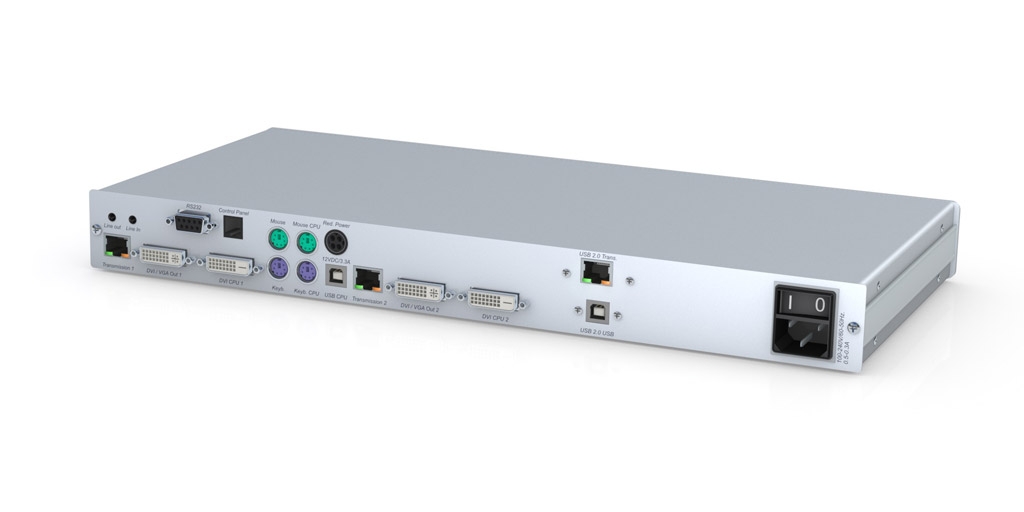

DVIVision-MC2-ARU-CPU
- Бренд: Guntermann & Drunck
- Модель: A1210060
Двухмониторный KVM-передатчик DVIVision-MC2-ARU-CPU — ключевой компонент масштабируемой системы удлинения KVM DVIVision-MC2, предназначенной для стабильной передачи видеосигналов и периферийных данных на расстояние до 140 метров по стандартным кабелям категории CAT5/6/7. Устройство обеспечивает одновременную трансляцию двух видеопотоков формата DVI Single Link, цифрового аудио, данных последовательного порта RS-232, а также сигналов клавиатуры и мыши через интерфейсы USB 1.1 или PS/2.
Система состоит из пары модулей — передатчика (трансмиттера) и приёмника (ресивера), каждый из которых поддерживает подключение полноценной рабочей консоли. Это позволяет организовать гибкую топологию управления: оператор может работать как с локальной, так и с удалённой стороны без потери функциональности.
DVIVision-MC2 совместим как с цифровыми, так и с аналоговыми мониторами и поддерживает многоканальные конфигурации — доступны одно-, двух- и четырёхмониторные версии. Устройства выпускаются в настольном (desktop, DT), стоечном (rackmount, RM) исполнении, а также в сдвоенном формате с двумя независимыми модулями в одном корпусе.
Особое внимание уделено надёжности: встроенная функция Screen-Freeze автоматически «замораживает» последний кадр на экране при обрыве видеосигнала, визуально обозначая сбой полупрозрачной красной рамкой. Изображение восстанавливается сразу после возобновления передачи. Для повышения отказоустойчивости предусмотрен резервный блок питания.
Для расширения возможностей системы доступны дополнительные модули:
- DVI-FiberLink (S) — увеличивает дистанцию передачи до 10 км по одномодовому оптоволокну (9/125 мкм), размещаясь между KVM-передатчиком и приёмником;
- DVI-Power — обеспечивает удалённое управление питанием подключенного компьютера (включение, выключение, перезагрузка), при условии наличия на KVM-удлинителе комбинированного порта Audio-RS-232.
Установка интуитивно проста: ПК подключается к трансмиттеру через DVI, USB/PS/2, аудио и RS-232, а рабочая консоль — к ресиверу. Соединение между модулями осуществляется по витой паре CAT-x. Важно: максимальная дистанция и качество изображения зависят от типа и качества используемого кабеля.
снято с производства. Замена –DVIVision-MC2-ARU2-CPU
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS-232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 2 |
| Тип видео сигнала | Цифровой видеосигнал |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 2 × разъёма DVI-I |
| Интерфейсы для компьютерного модуля | 2 × разъёма DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × Mini-DIN 6 |
| Интерфейсы для компьютера | 2 × Mini-DIN 6, 1 × USB-B |
| Аудио | |
| Исполнение | Внутренний |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютерного модуля | 1 × разъём 3,5 мм (линейный вход/выход) |
| RS-232 | |
| Исполнение | Внутренний |
| Скорость передачи данных | До 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Внутренний |
| Дальность передачи | До 140 м |
| Питание USB | Устройства повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 12 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 100 м |
| Питание USB | Устройства повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 480 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × USB-B |
| Передача | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель CAT-x |
| Максимальная дальность передачи | 140 м при максимальном разрешении (в зависимости от кабеля) |
| Подключение | 2 × разъёма RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество кабелей CAT-x | 2 |
| Передача аудио и RS-232 | Не требует дополнительных кабелей CAT-x |
| Передача USB 1.1 | Не требует дополнительных кабелей CAT-x |
| Передача USB 2.0 | Требуется 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Внутренний блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц, 0,5–0,2 А |
| Вариант с USB 2.0 | 0,6–0,3 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Mini-DIN 4 |
| Напряжение | AC 100–240 В / 50–60 Гц, +12 В постоянного тока / 1,7 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 1,9 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение) | 435 × 44 × 210 мм |
| Габариты (для монтажа в стойку) | 19" × 1U × 210 мм |
| Вес | Около 1,2 кг |
| Вес (с USB 2.0) | Около 1,5 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём 2,5 мм |
| Условия эксплуатации | |
| Температура | +5…+40 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
