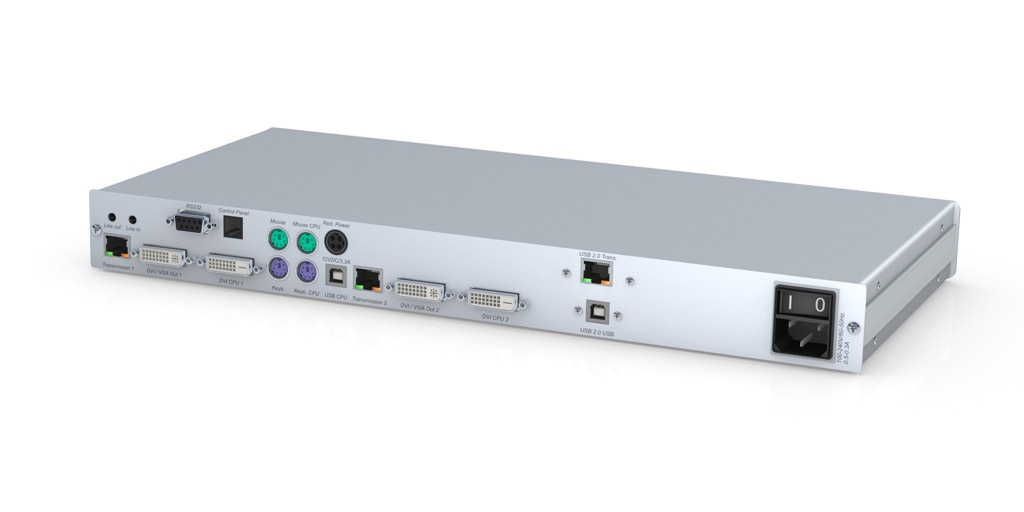

DVIVision-MC2-ARU2-CPU
- Бренд: Guntermann & Drunck
- Модель: A1210079
Двухмониторный KVM-удлинитель DVIVision-MC2-ARU2-CPU — надёжное удалённое управление ПК на расстоянии до 140 метров
Модель DVIVision-MC2-ARU2-CPU — это передающий модуль (трансмиттер) двухканальной системы KVM-удлинения DVIVision-MC2, разработанной для стабильной передачи видеосигнала, периферийных данных и управляющих интерфейсов по стандартным кабелям витой пары категории CAT5/CAT6/CAT7. Система идеально подходит для дата-центров, диспетчерских, медицинских и промышленных объектов, где требуется разнести рабочую станцию и компьютер на значительное расстояние без потери качества.
Устройство одновременно передаёт:
- Один канал DVI Single Link (поддержка цифровых и аналоговых мониторов через DVI-I);
- Аудиосигнал;
- Интерфейсы клавиатуры и мыши (USB и PS/2);
- Данные последовательного порта RS-232;
- Трафик USB 1.1 и USB 2.0, включая HID-устройства и накопители.
Система состоит из пары синхронизированных модулей — передатчика (CPU-side) и приёмника (console-side). Оба модуля могут быть подключены к полноценным консолям, что обеспечивает гибкость при развертывании и техническом обслуживании.
Ключевые функции:
- Screen-Freeze: при обрыве видеосигнала на экране сохраняется последний кадр с полупрозрачной красной рамкой, предотвращая панику оператора. Функция автоматически отключается при восстановлении сигнала.
- Резервный блок питания — повышает отказоустойчивость в критически важных средах.
- Поддержка одно-, двух- и четырёхмониторных конфигураций в рамках одной серии DVIVision-MC2.
Доступны три варианта исполнения корпуса:
- Настольный (DT) — для гибкого размещения на рабочем месте;
- Стойковый (RM) — для установки в 19-дюймовую серверную стойку;
- Сдвоенный — два независимых модуля в одном корпусе, экономящий место и упрощающий кабельную инфраструктуру.
Расширение возможностей:
- Модуль DVI-FiberLink (S) увеличивает дистанцию передачи до 10 км по одномодовому оптоволокну (9/125 мкм), размещаясь между KVM-трансмиттером и ресивером.
- Функция DVI-Power позволяет удалённо управлять питанием ПК (включение/выключение/перезагрузка), при условии наличия на устройстве комбинированного разъёма Audio-RS-232. Подключение требует специальной микросхемы на целевом компьютере.
Максимальная дистанция (140 м) и стабильность передачи зависят от качества кабеля. Рекомендуется использовать сертифицированный кабель CAT6 или CAT7 для разрешений до 1920×1200@60 Гц без артефактов.
Особенности:
Общие системные особенности прибора
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 2 |
| Тип видео сигнала | Цифровой видеосигнал |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц и 1280 × 1024 @ 85 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 2 × разъёма DVI-I |
| Интерфейсы для компьютерного модуля | 2 × разъёма DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × Mini-DIN 6 |
| Интерфейсы для компьютера | 2 × Mini-DIN 6, 1 × USB-B |
| Аудио | |
| Исполнение | Внутренний |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютерного модуля | 1 × разъём 3,5 мм (линейный вход/выход) |
| RS-232 | |
| Исполнение | Внутренний |
| Скорость передачи данных | До 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Внутренний |
| Дальность передачи | До 140 м |
| Питание USB | Устройства повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 12 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенный |
| Дальность передачи | До 100 м |
| Питание USB | Устройства повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 480 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × USB-B |
| Передача | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель CAT-x |
| Максимальная дальность передачи | 140 м при максимальном разрешении (в зависимости от кабеля) |
| Подключение | 2 × разъёма RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество кабелей CAT-x | 2 |
| Передача аудио и RS-232 | Не требует дополнительных кабелей CAT-x |
| Передача USB 1.1 | Не требует дополнительных кабелей CAT-x |
| Передача USB 2.0 | Требуется 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Внутренний блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–240 В / 50–60 Гц, 0,5–0,2 А |
| Вариант с USB 2.0 | 0,6–0,3 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Mini-DIN 4 |
| Напряжение | AC 100–240 В / 50–60 Гц, +12 В постоянного тока / 1,7 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 1,9 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение) | 435 × 44 × 210 мм |
| Габариты (для монтажа в стойку) | 19" × 1U × 210 мм |
| Вес | Около 1,2 кг |
| Вес (с USB 2.0) | Около 1,5 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём 2,5 мм |
| Условия эксплуатации | |
| Температура | +5…+40 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
