Общие системные особенности прибора

Видео

• устройство имеет возможность передавать одноканальный и многоканальный видеопоток
• устройство работает как с цифровыми, так и с аналоговыми мониторами

Принцип работы

• консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)

Другие сигналы

• передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
• поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши


Связь/ Безопасность

• функция “Screen-Freeze”
• резервный блок питания

Функция “Screen-Freeze”

Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.

Примечание

Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.

Варианты исполнения модулей системы
Внешний вид

в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе

Каналы видео

доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision


Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.

Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.

Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.

Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS232 и USB к модулю KVM удлинителя DVIVision.

Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).

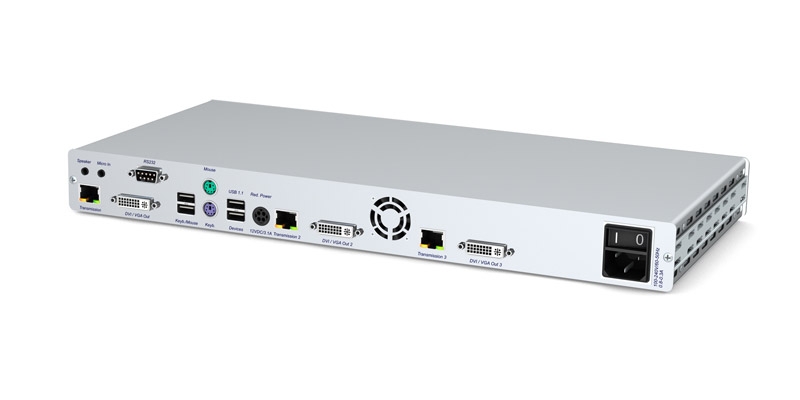

Трехмониторный KVM приемник DVIVision-MC3-CON является частью системы KVM удлинителя DVIVision-MC3. Данная модель KVM удлинителя DVIVision-MC3  предназначена для удлинения по трем кабелям витой пары следующих компьютерных интерфейсов:

• Сигналы клавиатуры и мыши (PS/2 и USB)
• 3 видеопотока формата DVI single link

KVM удлинитель состоит из KVM передатчика (трансмиттер) и KVM приемника (ресивер) - эти модули и облегчают удаленное управление компьютером. Кроме того, как к KVM приемнику, так и KVM передатчику может быть подключена рабочая консоль.

KVM удлинитель DVIVision-MC3 использует в работе кабели CAT-x для передачи сигналов на расстояния до 140 метров. Существуют различные варианты устройства, предназначенные для транслирования одного, двух или четырёх каналов видео.
