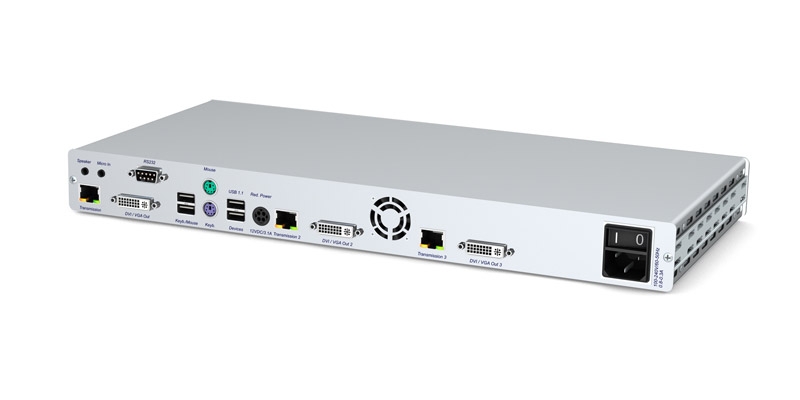

DVIVision-MC3-U-CON
- Бренд: Guntermann & Drunck
- Модель: A1320017
Трехмониторный KVM-приёмник DVIVision-MC3-U-CON — решение с поддержкой USB 1.1 для удалённого управления ПК
DVIVision-MC3-U-CON — это трёхканальный KVM-приёмник, входящий в состав удлинителя DVIVision-MC3. Устройство предназначено для приёма сигналов клавиатуры и мыши (PS/2 и USB), 3 видеоканалов DVI single link и данных USB 1.1, передаваемых по витой паре CAT5/CAT6/CAT7 с расстояния до 140 метров. Модель идеально подходит для дата-центров, серверных и других ИТ-инфраструктур, где требуется одновременный контроль трёх мониторов с одного ПК и подключение USB-устройств на удалённой стороне.
Система включает передающий (трансмиттер) и приёмный (ресивер) модули, обеспечивающие удалённое управление ПК. К каждому из модулей можно подключить локальную рабочую консоль. Устройство поддерживает настольное и стоечное исполнение, а также доступна сдвоенная версия с двумя идентичными модулями в одном корпусе.
Ключевые технические характеристики:
- Поддержка 3 каналов DVI-видео до 1920×1200 при 60 Гц
- Передача по витой паре CAT5/CAT6/CAT7 до 140 м
- Поддержка цифровых и аналоговых мониторов
- Совместимость с USB и PS/2
- Поддержка USB 1.1
- Поддержка резервного питания (опционально)
- Настольное и стоечное исполнение
- Сдвоенная версия с двумя идентичными модулями
- Функция «Screen-Freeze»
- Возможность расширения до 10 км с помощью DVI-FiberLink (S)
Передача видеосигнала и данных:
Устройство принимает несжатые 3 DVI-видеопотока с разрешением до 1920×1200 и частотой обновления 60 Гц. Также обеспечивается прозрачная передача данных USB 1.1. Поддерживается функция «Screen-Freeze» — при потере видеосигнала на экране фиксируется последнее изображение с подсветкой. Качество передачи зависит от типа используемого кабеля CAT-x.
Управление и безопасность:
Оба модуля — трансмиттер и ресивер — оснащены возможностью подключения локальных консолей. Опционально доступна функция DVI-Power для удалённого управления питанием ПК через специальный контроллер. Также возможна интеграция с DVI-FiberLink (S) для увеличения дальности передачи до 10 км по одномодовому оптоволокну.
Установка и подключение:
Подключение выполняется стандартным образом: ПК подключается к передающему модулю, а рабочая станция — к приёмнику. Для соединения модулей используется кабель CAT5/6/7. Устройство легко интегрируется в стоечную инфраструктуру, что делает его удобным решением для дата-центров и серверных помещений.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS-232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 3 |
| Тип видеосигнала | Цифровой видеосигнал |
| Аналоговое разрешение | до 1920 × 1200 при 60 Гц и 1280 × 1024 при 85 Гц |
| Цифровое разрешение | от 640 × 480 при 100 Гц до 1920 × 1200 при 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 3 гнезда DVI-I |
| Интерфейсы для компьютерного модуля | 3 гнезда DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 гнезда Mini-DIN 6 2 гнезда USB-A |
| Интерфейсы для компьютера | 2 гнезда Mini-DIN 6 1 гнездо USB-B |
| Аудио | |
| Исполнение | Внутреннее |
| Частота дискретизации | 96 кГц |
| Разрешение | 24-битное цифровое |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для пользовательской консоли | 2 разъёма 3,5 мм (выход на динамик, вход микрофона) |
| Интерфейсы для компьютерного модуля | 2 разъёма 3,5 мм (линейный вход, линейный выход) |
| RS-232 | |
| Исполнение | Внутреннее |
| Скорость передачи данных | до 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для пользовательской консоли | 1 разъём D-Sub 9 |
| Интерфейсы для компьютера | 1 разъём D-Sub 9 |
| Прозрачный USB 1.1 | |
| Исполнение | Внутреннее |
| Дальность передачи | до 140 м |
| Питание USB | до 500 мА для устройств повышенной мощности |
| Скорость передачи данных | до 12 Мбит/с |
| Интерфейсы для пользовательской консоли | 4 гнезда USB-A |
| Интерфейсы для компьютерного модуля | 1 гнездо USB-B (для клавиатуры/мыши) |
| Передача | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель категории CAT-x |
| Максимальная дальность передачи | до 140 м при максимальном разрешении (в зависимости от типа кабеля) |
| Подключение | 3 гнезда RJ-45 |
| Количество CAT-x кабелей | Дополнительные кабели не требуются |
| Передача аудио и RS-232 | Дополнительные кабели не требуются |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 разъём IEC |
| Напряжение | Переменный ток 100–240 В, 50–60 Гц |
| Потребляемый ток | 0,3–0,8 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Гнездо Mini-DIN 4 |
| Напряжение | Постоянный ток +12 В, 3,1 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты настольного исполнения (Ш × В × Г) | 435 × 44 × 210 мм |
| Габариты стойкового исполнения | 19 дюймов × 1U × 210 мм |
| Масса | Приблизительно 3,3 кг |
| Обновление ПО | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 разъём 2,5 мм (Mini-jack) |
| Условия эксплуатации | |
| Температура окружающей среды | от +5 °C до +40 °C |
| Относительная влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
