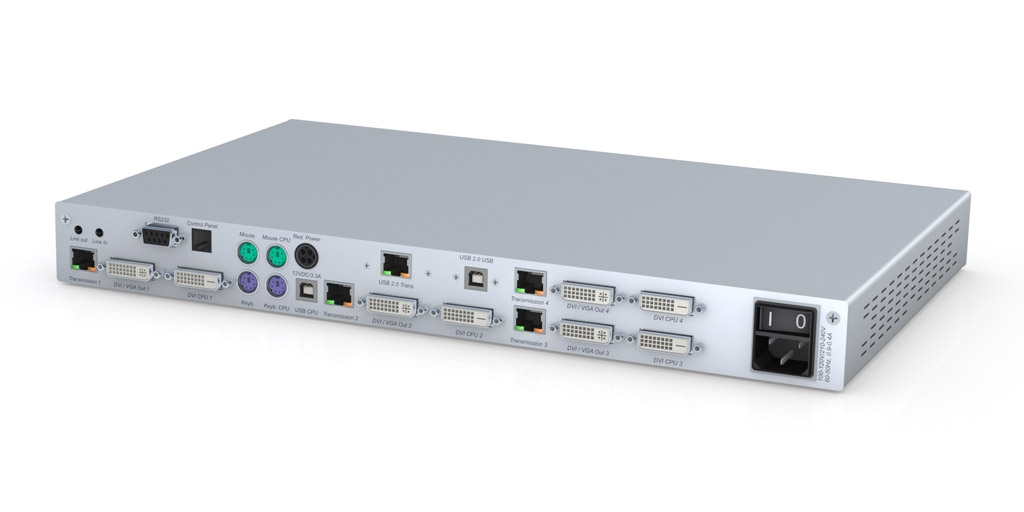

DVIVision-MC4-AR-CPU
- Бренд: Guntermann & Drunck
- Модель: A1410026
Четырёхмониторный KVM-передатчик DVIVision-MC4-AR-CPU — это расширенная версия в составе профессиональной системы удлинения DVIVision-MC4, предназначенная для передачи полного набора интерфейсов удалённого рабочего места по четырём кабелям категории CAT-x. Устройство поддерживает одновременную передачу:
- четырёх видеопотоков DVI Single Link,
- сигналов клавиатуры и мыши через USB и PS/2,
- цифрового аудио,
- данных последовательного порта RS-232.
Система состоит из пары модулей — передатчика (CPU-трансмиттера) и приёмника (ресивера), каждый из которых может быть подключён к полноценной консоли с мониторами, периферией и аудиоустройствами. Такая архитектура обеспечивает гибкость размещения оборудования и удобство администрирования в дата-центрах, диспетчерских и других ИТ-инфраструктурах.
Максимальное расстояние передачи сигналов без компрессии и потерь качества — до 140 метров по медным кабелям CAT5e / CAT6 / CAT7. Устройство совместимо как с цифровыми DVI-мониторами, так и с аналоговыми VGA-дисплеями (при использовании пассивных DVI–VGA переходников). В линейке DVIVision доступны одно-, двух- и четырёхканальные конфигурации, что позволяет точно подобрать решение под задачи пользователя.
Ключевые функции надёжности и безопасности:
- Screen-Freeze: при обрыве видеосигнала система автоматически сохраняет на экране последний кадр с полупрозрачной красной рамкой, сигнализируя об ошибке. Функция отключается сама при восстановлении сигнала.
- Поддержка резервного блока питания для бесперебойной работы в критически важных средах.
Дополнительные возможности расширения:
- DVI-FiberLink (S) — оптоволоконный трансивер, увеличивающий дальность передачи до 10 км по одномодовому волокну (9/125 мкм). Устанавливается между трансмиттером и ресивером как промежуточное звено.
- DVI-Power — функция удалённого управления питанием ПК (включение, выключение, перезагрузка). Требует наличия на модуле разъёма Audio-RS-232 и установки специализированной микросхемы на управляемом компьютере. Подробности — в отделе продаж.
Конструктивные исполнения:
- Настольное (Desktop, DT) — для размещения на рабочем столе,
- Стойковое (Rackmount, RM) — для монтажа в 19-дюймовую серверную стойку,
- Сдвоенный корпус — два независимых модуля DVIVision в одном устройстве для экономии места.
Установка интуитивно проста: компьютер подключается к трансмиттеру через DVI, USB, PS/2, аудио и RS-232, а удалённая консоль — к ресиверу. Модули соединяются стандартными витыми парами CAT5/6/7. для достижения максимальной дистанции и разрешения рекомендуется использовать сертифицированный кабель CAT6 или выше с минимальными потерями и качественным экранированием.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS-232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
| Количество мониторов | 4 |
| Тип видео сигнала | Цифровой видеосигнал |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 4 × разъёма DVI-I |
| Интерфейсы для компьютерного модуля | 4 × разъёма DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × Mini-DIN 6, 2 × USB-A |
| Интерфейсы для компьютера | 2 × Mini-DIN 6, 1 × USB-B |
| Аудио | |
| Исполнение | Внутренний |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютерного модуля | 1 × разъём 3,5 мм |
| RS-232 | |
| Исполнение | Внутренний |
| Скорость передачи данных | До 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Внутренний |
| Дальность передачи | До 140 м |
| Питание USB | Устройства повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 12 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Внутренний |
| Дальность передачи | До 100 м |
| Питание USB | Устройства повышенной мощности до 500 мА |
| Скорость передачи данных USB | До 480 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × USB-B |
| Передача | |
| Тип кабеля связи | Выделенный кабель CAT-x |
| Тип передающего кабеля | Кабель CAT-x |
| Максимальная дальность передачи | 140 м при максимальном разрешении (в зависимости от кабеля) |
| Подключение | 4 × разъёма RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество кабелей CAT-x | 4 |
| Передача аудио и RS-232 | Не требует дополнительных кабелей CAT-x |
| Передача USB 1.1 | Не требует дополнительных кабелей CAT-x |
| Передача USB 2.0 | Требуется 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Внутренний блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–120 В / 210–240 В, 50–60 Гц, 0,9–0,4 А |
| Вариант с USB 2.0 | 0,9–0,4 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 3,2 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 3,4 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение) | 435 × 44 × 285 мм |
| Габариты (для монтажа в стойку) | 19" × 1U × 285 мм |
| Вес | Около 3,0 кг |
| Вес (с USB 2.0) | Около 3,1 кг |
| Обновление | |
| Процесс | С помощью мастера через сервисный разъём приёмника или передатчика |
| Соединение | 1 × разъём 2,5 мм |
| Условия эксплуатации | |
| Температура | +5…+35 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
