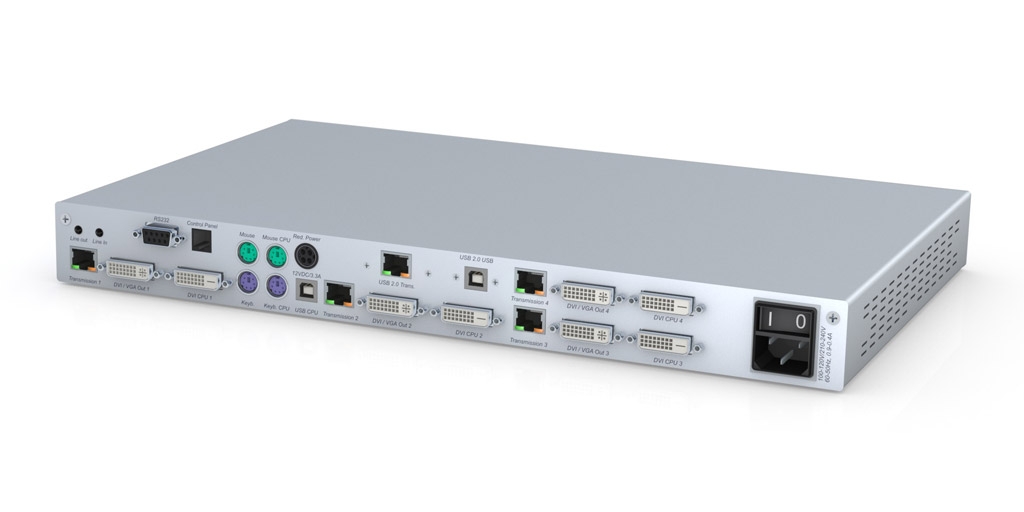

DVIVision-MC4-ARU2-CPU
- Бренд: Guntermann & Drunck
- Модель: A1410034
Четырёхмониторный KVM-передатчик DVIVision-MC4-ARU2-CPU входит в состав модульной системы удлинения сигналов DVIVision-MC4, предназначенной для надёжного удалённого управления компьютером на расстоянии до 140 метров по пяти кабелям витой пары категории CAT-x (CAT5/6/7). Модель поддерживает передачу полного набора интерфейсов: четыре видеопотока DVI Single Link, аудиосигнал, данные последовательного порта RS-232, а также периферийные сигналы — клавиатуру и мышь (через PS/2 и USB), USB 1.1 и USB 2.0.
Система состоит из двух функциональных блоков — KVM-передатчика (трансмиттера) и KVM-приёмника (ресивера). Оба модуля поддерживают подключение полноценной рабочей консоли, что обеспечивает гибкость размещения: пользователь может управлять ПК как локально, так и с удалённого рабочего места.
Устройство совместимо с цифровыми и аналоговыми мониторами, передаёт многоканальный DVI-видеосигнал без потери качества при использовании качественных кабелей CAT-x. Максимальная дистанция передачи — до 140 м, однако фактические параметры зависят от типа и состояния кабельной инфраструктуры.
Ключевые функции надёжности и удобства:
- Screen-Freeze: при обрыве видеосигнала экран автоматически «замораживает» последний кадр с полупрозрачной красной рамкой. Функция деактивируется сразу после восстановления видеопотока.
- Резервный блок питания повышает отказоустойчивость системы в критических сценариях.
Семейство DVIVision-MC4 предлагает гибкие конфигурации: одно-, двух- и четырёхмониторные версии. Корпуса доступны в трёх исполнениях — настольные (Desktop, DT), стойковые (Rackmount, RM) и сдвоенные, содержащие два идентичных модуля в одном шасси.
Для расширения функциональности предусмотрены дополнительные опции:
- DVI-FiberLink (S) — оптоволоконный трансивер, увеличивающий дальность передачи до 10 км по двум одномодовым волокнам (9/125 мкм). Устанавливается между трансмиттером и ресивером.
- DVI-Power — функция удалённого управления питанием компьютера (включение, выключение, перезагрузка). Требует наличия на KVM-модуле комбинированного разъёма Audio-RS-232 и установки специальной микросхемы на управляемом ПК. За подробностями обращайтесь в отдел продаж.
Установка интуитивно проста: трансмиттер подключается к ПК через DVI, аудио, RS-232, USB и PS/2 интерфейсы, а ресивер — к удалённой консоли. Соединение между модулями осуществляется по стандартным кабелям CAT5/6/7.
Особенности:
Видео
- устройство имеет возможность передавать одноканальный и многоканальный видеопоток
- устройство работает как с цифровыми, так и с аналоговыми мониторами
Принцип работы
- консоль со всеми каналами передаваемого видео на обоих рабочих модулях – передающем (KVM передатчик) и принимающем (KVM приемник)
Другие сигналы
- передаёт видео поток DVI на расстояния до 140 метров по кабелям CAT-х без потери качества
- поддерживает разъёмы PS/2 и USB для подключения клавиатуры и мыши
Связь/ Безопасность
- функция “Screen-Freeze”
- резервный блок питания
Функция “Screen-Freeze”
Если монитор прекращает получать видеосигнал вследствие разрыва соединения или проблем с видеокартой компьютера, данная функция «замораживает» на экране последнее поступившее изображение. В этом случае картинка подсвечивается полупрозрачной красной рамкой. Действие функции “Screen-Freeze” прекращается автоматически при возобновлении подачи видео сигнала.
Примечание
Пожалуйста, обратите внимание, что не все типы CAT-х кабелей могут передавать видео на максимальное расстояние и в неизменном разрешении и без потери качества.
Варианты исполнения модулей системы
Внешний вид
в продаже есть как настольные варианты KVM удлинителя (desktop, DT), так и вариант для монтажа в стойку (rackmount, RM), а также сдвоенная версия прибора содержит два идентичных модуля DVIVision в одном корпусе
Каналы видео
доступны одномониторные, двухмониторные и четырехмониторные варианты устройства DVIVision
Расширенные возможности
Увеличенный диапазон охвата системы: DVI-FiberLink (S)
Вспомогательный модуль DVI-FiberLink (S) увеличивает радиус действия KVM удлинителя DVIVision до 10 километров. Система состоит из двух идентичных модулей (трансиверов). Сигнал передаётся по двум одномодовым (9/125μm) оптоволоконным кабелям; пара устройств DVI-FiberLink (S) размещаются между передающим и принимающим модулями KVMудлинителя DVIVision.
Удалённое управление питанием: DVI-Power
Функция “DVI-Power” позволяет пользователю удалённо включать и выключать компьютер (опции перезагрузки и управления электропитанием). Подконтрольный ПК оснащается специальной микросхемой, соединяется предусмотренным способом с рабочей консолью, и оператор получает возможность контролировать удалённый модуль со своего рабочего места.
Данная функция работает лишь в сочетании с версиями KVM удлинителя DVIVision, имеющими разъём Audio-RS-232. Для получения более подробной информации по данному вопросу, обратитесь, пожалуйста, в наш Отдел продаж.
Установка модулей системы
Соедините ваш ПК с передающим модулем (трансмиттером) KVM удлинителя DVIVision. Соответствующими шнурами подключите клавиатуру, мышь, видео и аудио карты и порты RS-232 и USB к модулю KVM удлинителя DVIVision.
Рабочая консоль устанавливается столь же просто: соедините её рабочие интерфейсы через соответствующие разъёмы с принимающим модулем FIBREVision (ресивером). Используйте имеющуюся схему каблирования для соединения трансмиттера с ресивером (CAT-5 / CAT-6 / CAT-7).
Характеристики:
| Видео | |
|---|---|
| Количество мониторов | 4 |
| Тип видео сигнала | Цифровое видео |
| Аналоговое разрешение | До 1920 × 1200 @ 60 Гц |
| Цифровое разрешение | От 640 × 480 @ 100 Гц до 1920 × 1200 @ 60 Гц |
| Стандарты | Поддержка E-DDC для DVI |
| Глубина цвета | 24 бит |
| Интерфейсы для пользовательской консоли | 4 × разъёма DVI-I |
| Интерфейсы для компьютерного модуля | 4 × разъёма DVI-D |
| Клавиатура/Мышь | |
| Интерфейсы для пользовательской консоли | 2 × разъёма Mini-DIN 6 2 × разъёма USB-A |
| Интерфейсы для компьютера | 2 × разъёма Mini-DIN 6 1 × разъём USB-B |
| Аудио | |
| Исполнение | Встроенное |
| Частота дискретизации | 96 кГц |
| Разрешение | 24 бит (цифровое) |
| Полоса пропускания | 22 кГц |
| Усилитель микрофона | 20 дБ |
| Интерфейсы для компьютерного модуля | 1 × разъём 3,5 мм (джек) |
| RS-232 | |
| Исполнение | Встроенное |
| Скорость передачи данных | Макс. 115 200 бит/с |
| Передаваемые сигналы | RxD, TxD, RTS, CTS, DTR, DSR, DCD |
| Интерфейсы для компьютера | 1 × разъём D-Sub 9 (вилка) |
| Прозрачный USB 1.1 | |
| Исполнение | Встроенное |
| Дальность передачи | До 140 м |
| Питание USB | Для устройств с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 12 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B (для клавиатуры/мыши) |
| Прозрачный USB 2.0 | |
| Исполнение | Встроенное |
| Дальность передачи | До 100 м |
| Питание USB | Для устройств с высоким энергопотреблением до 500 мА |
| Скорость передачи USB | До 480 Мбит/с |
| Интерфейсы для компьютерного модуля | 1 × разъём USB-B |
| Передача | |
| Тип кабеля связи | Выделенная линия CAT-x |
| Тип передающего кабеля | Кабель CAT-x |
| Максимальная дальность передачи | 140 м при максимальном разрешении (в зависимости от кабеля) |
| Подключение | 4 × разъёма RJ-45 |
| Подключение с USB 2.0 | 1 × разъём RJ-45 |
| Количество кабелей CAT-x | 4 |
| Передача аудио и RS-232 | Без дополнительного кабеля CAT-x |
| Передача USB 1.1 | Без дополнительного кабеля CAT-x |
| Передача USB 2.0 | 1 дополнительный кабель CAT-x |
| Основной источник питания | |
| Тип | Встроенный блок питания |
| Соединение | 1 × разъём IEC |
| Напряжение | AC 100–120 В / 210–240 В 50–60 Гц 0,9–0,4 А |
| Вариант с USB 2.0 | 0,9–0,4 А |
| Резервный источник питания | |
| Тип | Внешний блок питания |
| Соединение | Разъём Mini-DIN 4 |
| Напряжение | +12 В постоянного тока / 3,2 А |
| Вариант с USB 2.0 | +12 В постоянного тока / 3,4 А |
| Корпус | |
| Материал | Анодированный алюминий |
| Габариты (настольное исполнение, Ш × В × Г) | 435 × 44 × 285 мм |
| Габариты (для монтажа в стойку, Ш × В × Г) | 19 дюймов × 1U × 285 мм |
| Вес | Около 3,0 кг |
| Вариант с USB 2.0 | Около 3,1 кг |
| Обновление | |
| Процесс | Через мастер обновления на сервисном разъёме компьютерного или пользовательского модуля |
| Соединение | 1 × разъём 2,5 мм (джек) |
| Условия эксплуатации | |
| Температура | От +5 до +35 °C |
| Влажность | 20–80 %, без конденсации |
| Сертификация | CE, RoHS |
